ABB REF 542plus Handbuch Seite 158

1MRS757433 Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Ereignismasken E15...E0 und E31...E16
Ereignisse können auch über die Ereignismasken ausgewählt werden. Die Eingabe
erfolgt hier im Hexadezimalcode. In der folgenden Tabelle werden die Ereignisse
von E0 bis E15 aufgeführt. Die Eingaben für die Ereignisse E16 bis E31 sind prin-
zipiell ähnlich. Die Ereignisse E28 bis E31 werden in diesem Funktionsblock nicht
verwendet. Wenn Sie die Markierkästchen in der Liste auswählen, können Sie den
Textfeldern den entsprechenden Hexadezimalcode entnehmen.
Die folgende Tabelle 4.3.2.8.-2 zeigt einen Überblick über die Ereignisse im Funk-
tionsblock Schiefl astschutz.
Tabelle 4.3.2.8.-2 Schaltobjekt 2-2
8 E0 Mittelstellung
8 E1 Schaltstellung auf
Befehlszeitüberschreitung
8 E9
inaktiv
8 E13 Verriegelungsfehler links
8 E15 Blockierung inaktiv
8 E17 Verriegelung inaktiv
8 E21 Angewählt inaktiv
8 E23 Verriegelungsumgehung inaktiv
8 E26 Bestätigung auswählen positiv
8 E28 Ausführungsbestätigung positiv
8 E30 Ausführungsbeendigung positiv
Pins

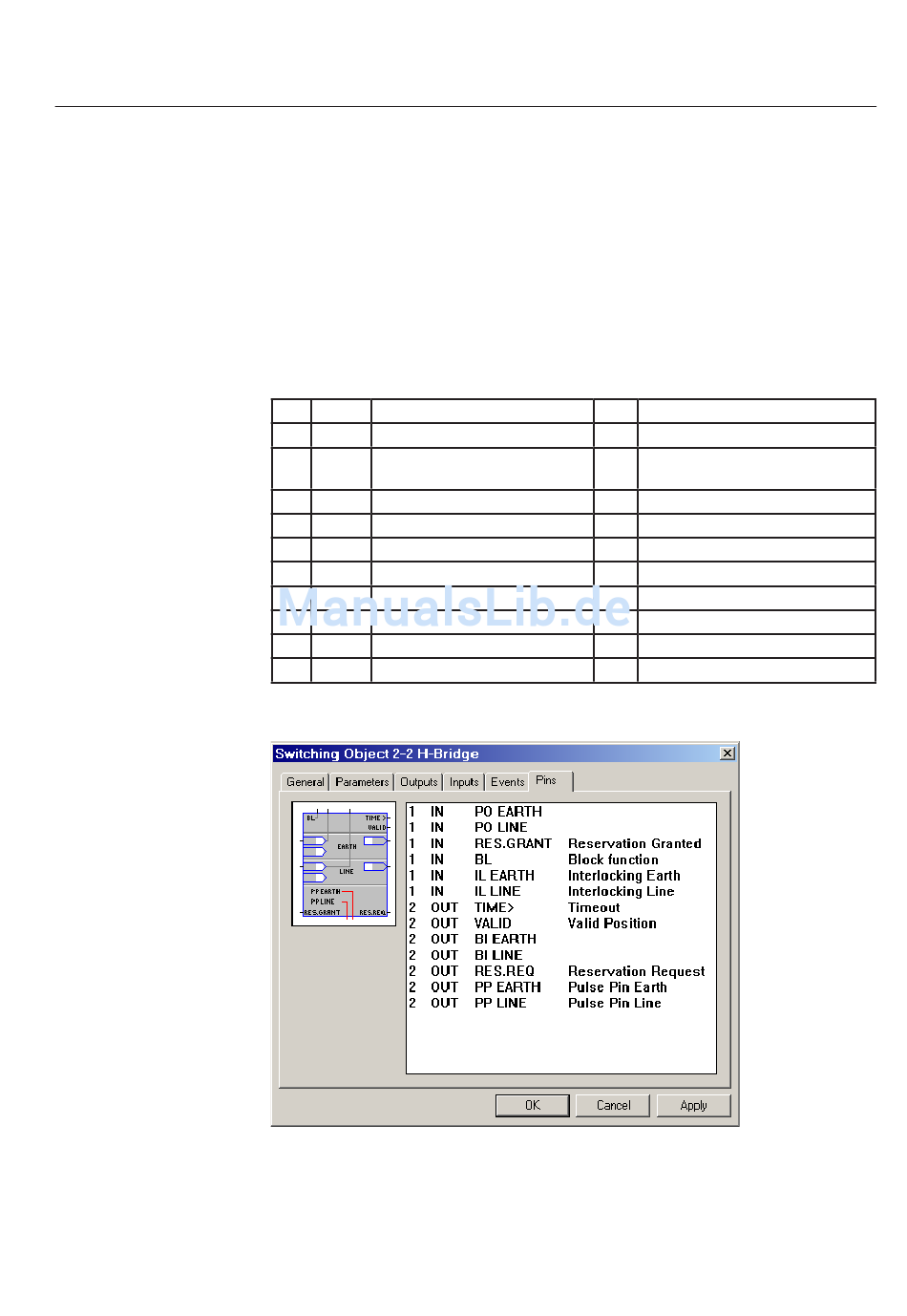

Abb. 4.3.2.8.-7 Registerkarte Pins, Funktionsblock Schaltobjekt 2-2: H-Brücke
REF 542plus
E4 Schaltstellungsfehler
E2 Schaltstellung zu
E10 Befehlszeitüberschreitung aktiv
E14 Verriegelungsfehler rechts
E16 Blockierung aktiv
E18 Verriegelung aktiv
E22 Angewählt aktiv
E24 Verriegelungsumgehung aktiv
E27 Bestätigung auswählen negativ
E29 Ausführungsbestätigung negativ
E31 Ausführungsbeendigung negativ
A051748
157
