REF 542plus
4.3.2.6.
136
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Schaltobjekt 2-1

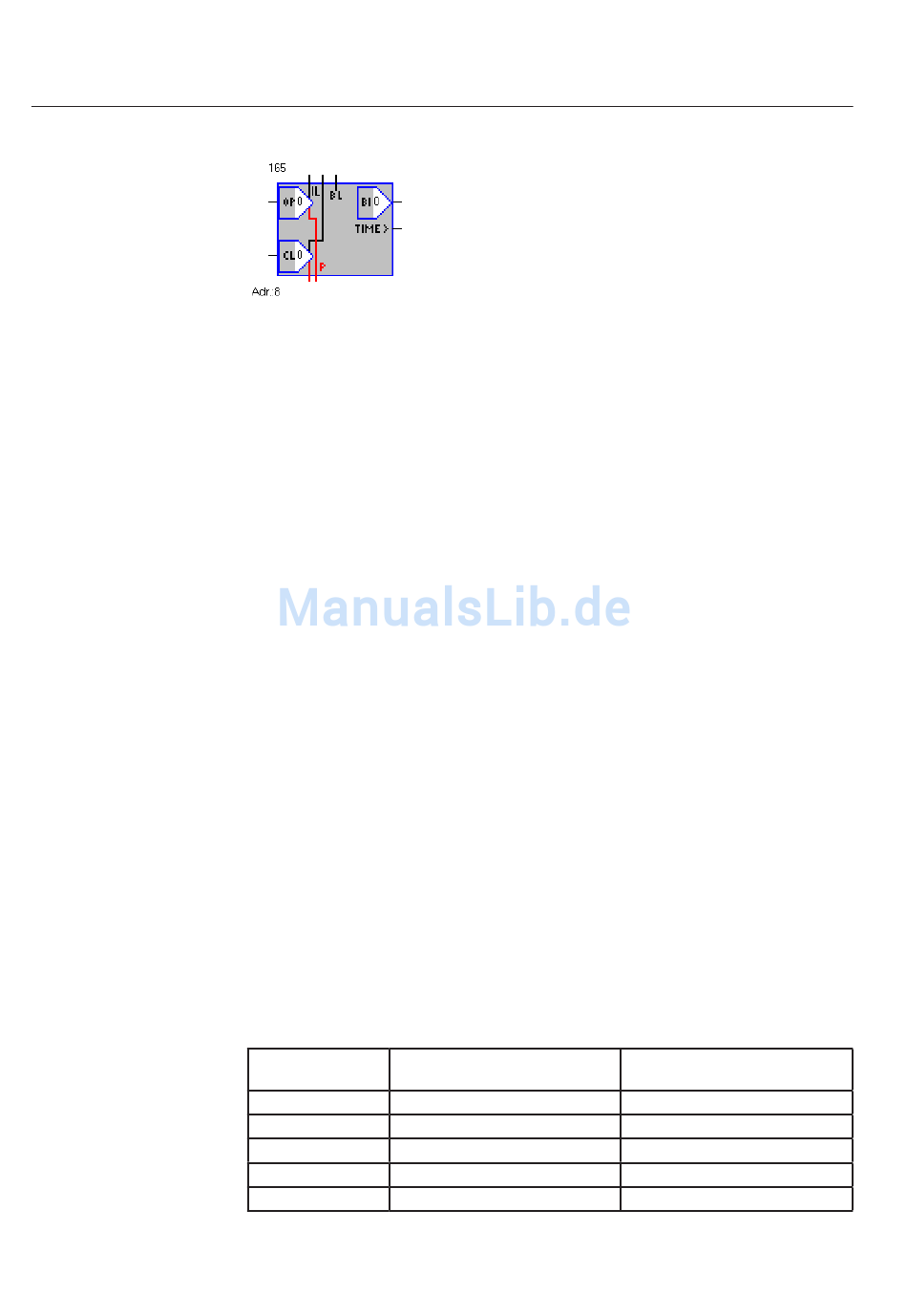

Abb. 4.3.2.6.-1 Funktionsblock Schaltobjekt 2-1
Funktion
Der Funktionsblock Schaltobjekt 2-1 löst zwei physische binäre Ausgänge vom
Funktionsdiagramm aus. Die Ergebnisbestätigung wird über den physischen binä-
ren Eingang empfangen und im Funktionsdiagramm abgenommen.
Verbindungen
Der IL-Eingang ist ein Verriegelungseingang. Ein Schaltvorgang kann nur dann
ausgeführt werden, wenn ein Signal des Typs logisch 1 anliegt.
Der BL-Eingang ist ein Blockierungseingang. Liegt hier ein Signal des Typs lo-
gisch 1 an, werden die Schaltvorgänge des dargestellten Ausgangs blockiert.
Die Eingänge OP und CL sind Signaleingänge für jeweils einen physischen Aus-
gang. Ein logisches Signal an diesen Funktionsblockeingang startet, sofern akti-
viert, einen entsprechenden Schaltvorgang des dargestellten Ausgangsrelais.
Time > ist ein Überwachungsausgang. Kann hier ein Signal des Typs logisch 1 ab-
genommen werden, ist die festgelegte Impulszeit abgelaufen und über den darge-
stellten binären Eingang kann keine Ergebnisbestätigung hinsichtlich des richtigen
Schaltvorgangs mehr empfangen werden.
Der BI-Ausgang ist ein Signalausgang, an dem das binäre Eingangssignal des dar-
gestellten physischen Eingangs abgenommen werden kann.
Die P-Ausgänge sind Impulsausgänge, einer für jeden dargestellten Ausgang. Für
die Dauer des Schaltvorgangs des Ausgangsrelais kann hier ein Signal des Typs
logisch 1 abgenommen werden.
Tabelle 4.3.2.6.-1 Verbindungsbeschriftungen Schaltobjekt 2-1
Parametereinstellbereich des
FUPLA-Anzeige
Konfi gurationsdialogfensters
IL -
IL -
BL -
OP Ausgangsnummer auf
CL Ausgangsnummer zu
1MRS757433
Verbindungsbeschriftung im
Konfi gurationsdialogfenster
IL auf
IL zu
BL
PO auf
PO zu
A051730
