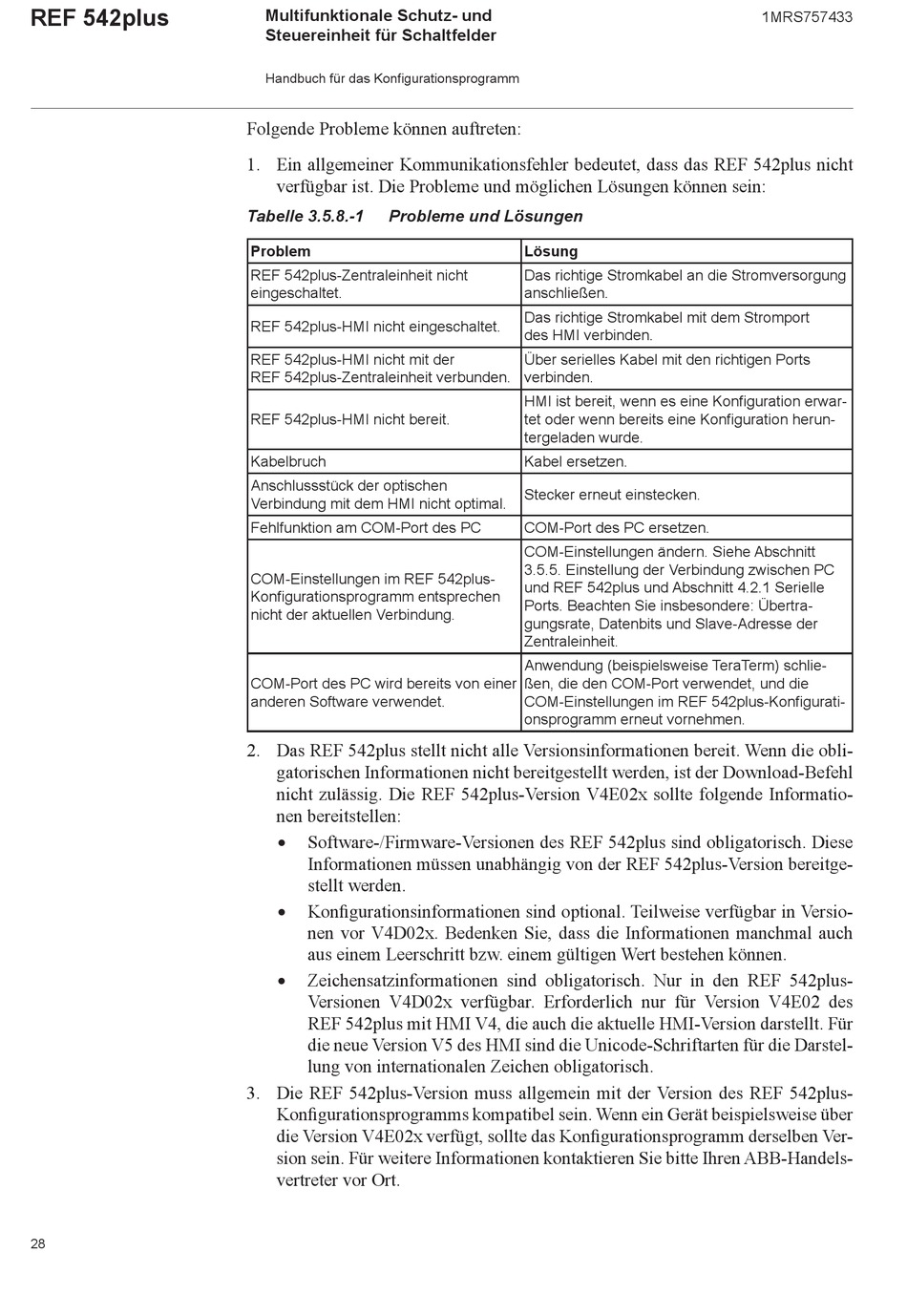

Folgende Probleme können auftreten:
1. Ein allgemeiner Kommunikationsfehler bedeutet, dass das REF 542plus nicht
verfügbar ist. Die Probleme und möglichen Lösungen können sein:
Tabelle 3.5.8.-1 Probleme und Lösungen
Problem
REF 542plus-Zentraleinheit nicht
eingeschaltet.
REF 542plus-HMI nicht eingeschaltet.
REF 542plus-HMI nicht mit der
REF 542plus-Zentraleinheit verbunden.
REF 542plus-HMI nicht bereit.
Kabelbruch
Anschlussstück der optischen
Verbindung mit dem HMI nicht optimal.
Fehlfunktion am COM-Port des PC
COM-Einstellungen im REF 542plus-
Konfi gurationsprogramm entsprechen
nicht der aktuellen Verbindung.
COM-Port des PC wird bereits von einer
anderen Software verwendet.
2. Das REF 542plus stellt nicht alle Versionsinformationen bereit. Wenn die obli-
gatorischen Informationen nicht bereitgestellt werden, ist der Download-Befehl
nicht zulässig. Die REF 542plus-Version V4E02x sollte folgende Informatio-
nen bereitstellen:

Software-/Firmware-Versionen des REF 542plus sind obligatorisch. Diese
Informationen müssen unabhängig von der REF 542plus-Version bereitge-
stellt werden.

Konfi gurationsinformationen sind optional. Teilweise verfügbar in Versio-
nen vor V4D02x. Bedenken Sie, dass die Informationen manchmal auch
aus einem Leerschritt bzw. einem gültigen Wert bestehen können.

Zeichensatzinformationen sind obligatorisch. Nur in den REF 542plus-
Versionen V4D02x verfügbar. Erforderlich nur für Version V4E02 des
REF 542plus mit HMI V4, die auch die aktuelle HMI-Version darstellt. Für
die neue Version V5 des HMI sind die Unicode-Schriftarten für die Darstel-
lung von internationalen Zeichen obligatorisch.
3. Die REF 542plus-Version muss allgemein mit der Version des REF 542plus-
Konfi gurationsprogramms kompatibel sein. Wenn ein Gerät beispielsweise über
die Version V4E02x verfügt, sollte das Konfi gurationsprogramm derselben Ver-
sion sein. Für weitere Informationen kontaktieren Sie bitte Ihren ABB-Handels-
vertreter vor Ort.
Lösung
Das richtige Stromkabel an die Stromversorgung
anschließen.
Das richtige Stromkabel mit dem Stromport
des HMI verbinden.
Über serielles Kabel mit den richtigen Ports
verbinden.
HMI ist bereit, wenn es eine Konfi guration erwar-
tet oder wenn bereits eine Konfi guration herun-
tergeladen wurde.
Kabel ersetzen.
Stecker erneut einstecken.
COM-Port des PC ersetzen.
COM-Einstellungen ändern. Siehe Abschnitt
3.5.5. Einstellung der Verbindung zwischen PC
und REF 542plus und Abschnitt 4.2.1 Serielle
Ports. Beachten Sie insbesondere: Übertra-
gungsrate, Datenbits und Slave-Adresse der
Zentraleinheit.
Anwendung (beispielsweise TeraTerm) schlie-
ßen, die den COM-Port verwendet, und die
COM-Einstellungen im REF 542plus-Konfi gurati-
onsprogramm erneut vornehmen.
