REF 542plus
206
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

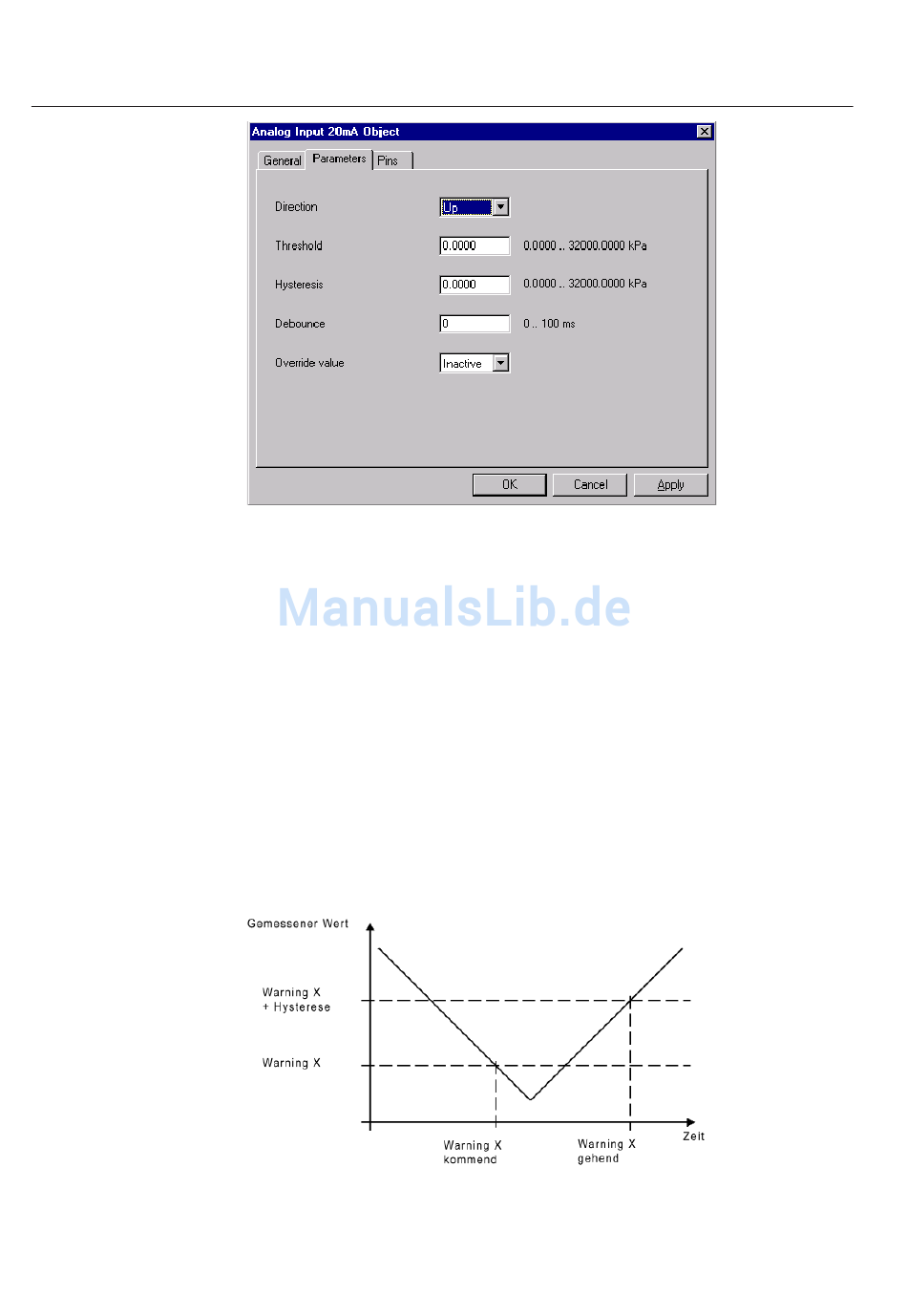

Abb. 4.3.6.3.-3 Registerkarte Parameter, Konfi gurationsdialogfenster analoges
20-mA-Eingangsobjekt
Die Auswahlliste Direction (Richtung): Die Standardrichtung lautet Up (Aufwärts).
Das bedeutet, dass ein Warnsignal aktiviert wird, sobald der gemessene Wert des zu-
geordneten Sensors den konfi gurierten Schwellenwert überschreitet. Die Richtung
Down (Abwärts) wird ausgewählt, sobald das Warnsignal aktiviert wird oder akti-
viert sein sollte, d. h. sobald der gemessene Wert den konfi gurierten Schwellenwert
unterschreitet.
Das Eingabefeld Threshold (Schwellenwert): Hier kann der gewünschte Schwel-
lenwert eingegeben werden. Wenn der gemessene Wert des zugeordneten Sensors
diesen konfi gurierten Schwellenwert über- oder unterschreitet (je nach konfi gurier-
ter Richtung), wird ein Warnsignal generiert.
Das Eingabefeld Hysterese: Hier kann die gewünschte Hysterese eingegeben wer-
den. In den Abbildungen Abb. 4.3.6.3.-4 und Abb. 4.3.6.3.-5 wird dargestellt, wie
die Hysterese in Abhängigkeit der konfi gurierten Richtung arbeitet.
Abb. 4.3.6.3.-4 Hysterese (Richtung: Abwärts)
