4.3.2.4.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Schaltobjekt 1-1

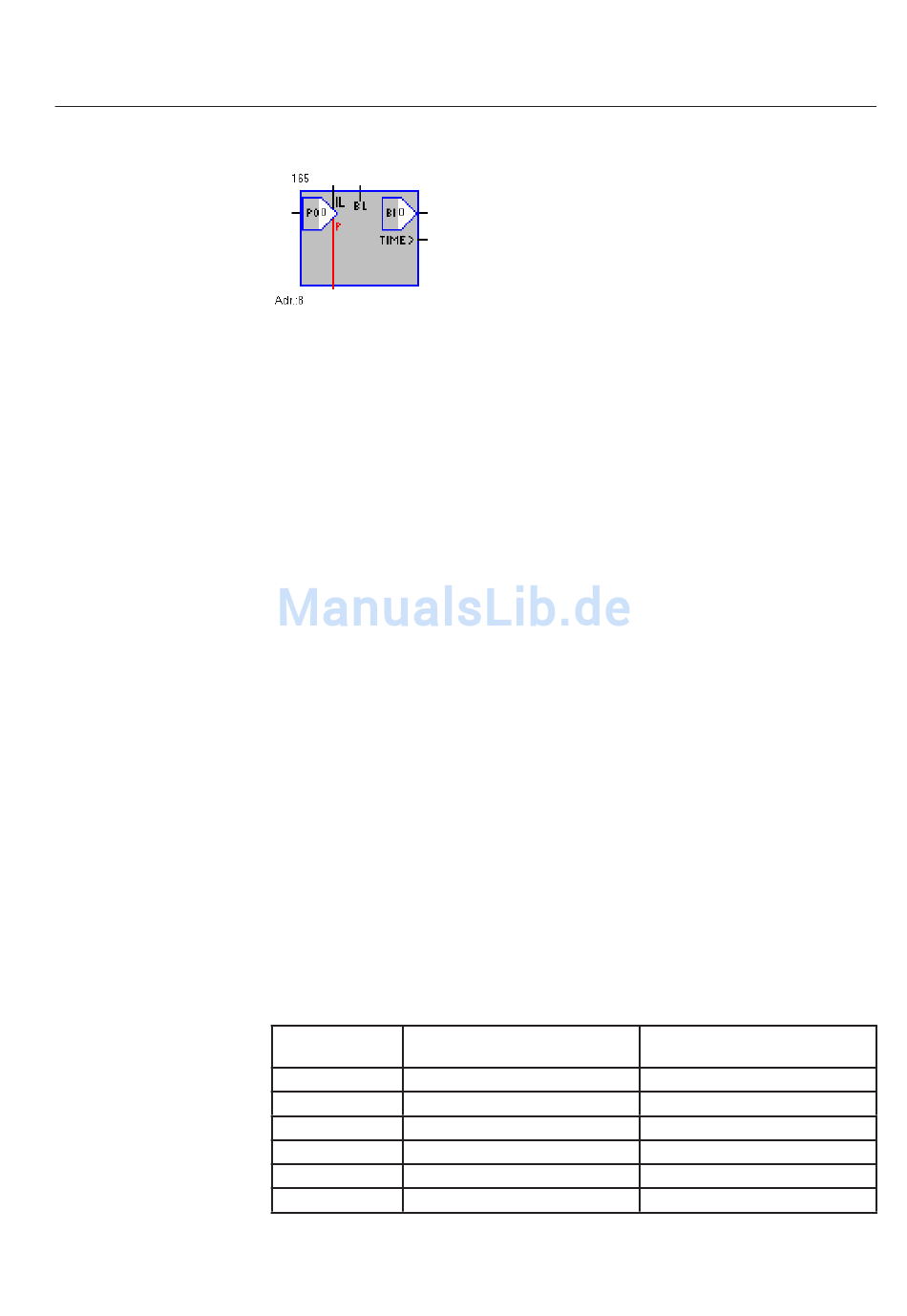

Abb. 4.3.2.4.-1 Funktionsblock Schaltobjekt 1-1
Funktion
Der Funktionsblock Schaltobjekt 1-1 löst einen physischen binären Ausgang vom
Funktionsdiagramm aus. Die Ergebnisbestätigung wird über den physischen binä-
ren Eingang empfangen und im Funktionsdiagramm abgenommen.
Verbindungen
Der IL-Eingang ist ein Verriegelungseingang. Ein Schaltvorgang kann nur dann
ausgeführt werden, wenn hier ein Signal des Typs logisch 1 anliegt.
Der BL-Eingang ist ein Blockierungseingang. Liegt hier ein Signal des Typs lo-
gisch 1 an, werden die Schaltvorgänge des dargestellten Ausgangs blockiert.
Der PO-Eingang ist ein Signalisierungseingang für den physischen Ausgang. Ein
logisches Signal an diesen Funktionsblockeingang startet, sofern aktiviert, einen
entsprechenden Schaltvorgang des dargestellten Ausgangsrelais.
Der P-Ausgang ist ein Impulsausgang. Für die Dauer des Schaltvorgangs des Aus-
gangsrelais kann hier ein Signal des Typs logisch 1 abgenommen werden.
Der BI-Ausgang ist ein Signalausgang, an dem das binäre Eingangssignal des dar-
gestellten physischen Eingangs abgenommen werden kann.
Time > ist ein Überwachungsausgang. Kann hier ein Signal des Typs logisch 1 ab-
genommen werden, ist die festgelegte Impulszeit abgelaufen und über den darge-
stellten binären Eingang kann keine Ergebnisbestätigung hinsichtlich des richtigen
Schaltvorgangs mehr empfangen werden.
Tabelle 4.3.2.4.-1 Verbindungsbeschriftungen Schaltobjekt 1-1
Parametereinstellbereich des
FUPLA-Anzeige
Konfi gurationsdialogfensters
IL -
BL -
PO Ausgangsnummer
TIME> -
BI Eingangsnummer
P -
REF 542plus
Verbindungsbeschriftung im
Konfi gurationsdialogfenster
IL
BL
PO aktiv
Time>
Bl
Impuls
A051726
