4.3.2.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Kommentar
Geben Sie in das Textfeld Comment (Kommentar) einen Kommentar (beispielswei-
se den Zweck) zum Schaltobjekt ein. Der Text wird im FUPLA an der linken oberen
Seite des Schaltobjekts angezeigt.
Einstellbereich: 0 bis 21 Zeichen (Standardzeichensatz)
Standard: [Leer]
Pins
Unter Pins steht eine Liste von auf dem Funktionsblock vorhandenen Verbindungen
nebst Verbindungsnummer zur Verfügung. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Ereignisse
Klicken Sie auf Events (Ereignisse), um ein Dialogfenster zu öffnen. Wählen (ak-
tivieren) Sie die Ereignisse aus, die über den Feldbus an das Stationssteuerungssy-
stem gesendet werden. Die Schaltfl äche ist nur dann verfügbar, wenn in den globa-
len Einstellungen die Ereignisfunktion aktiviert wurde.

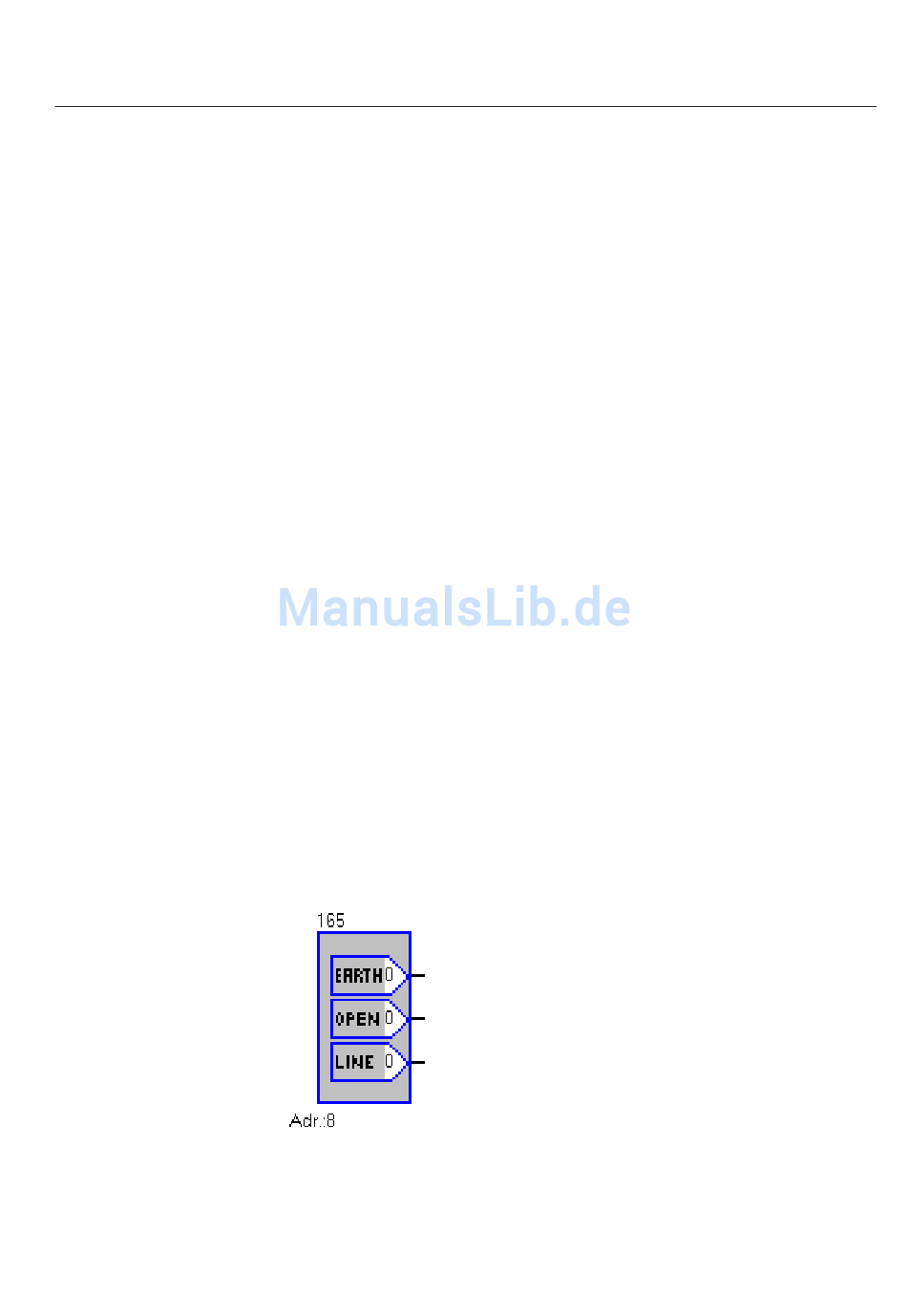

Schaltobjekt 0-3
Abb. 4.3.2.2.-1 Funktionsblock Schaltobjekt 0-3
REF 542plus
A051722
