Feldbusadresse
Die kombinierten Eingängen können, wie in der Abbildung unten dargestellt, über
eine Field bus address (Feldbusadresse) angesprochen werden. Die Abbildung zeigt
ein Konfi gurationsdialogfenster, das sich nach Klicken des FUPLA-Symbols öffnet.
Die Feldbusadresse wird im Konfi gurationsdialogfenster ausgewählt.

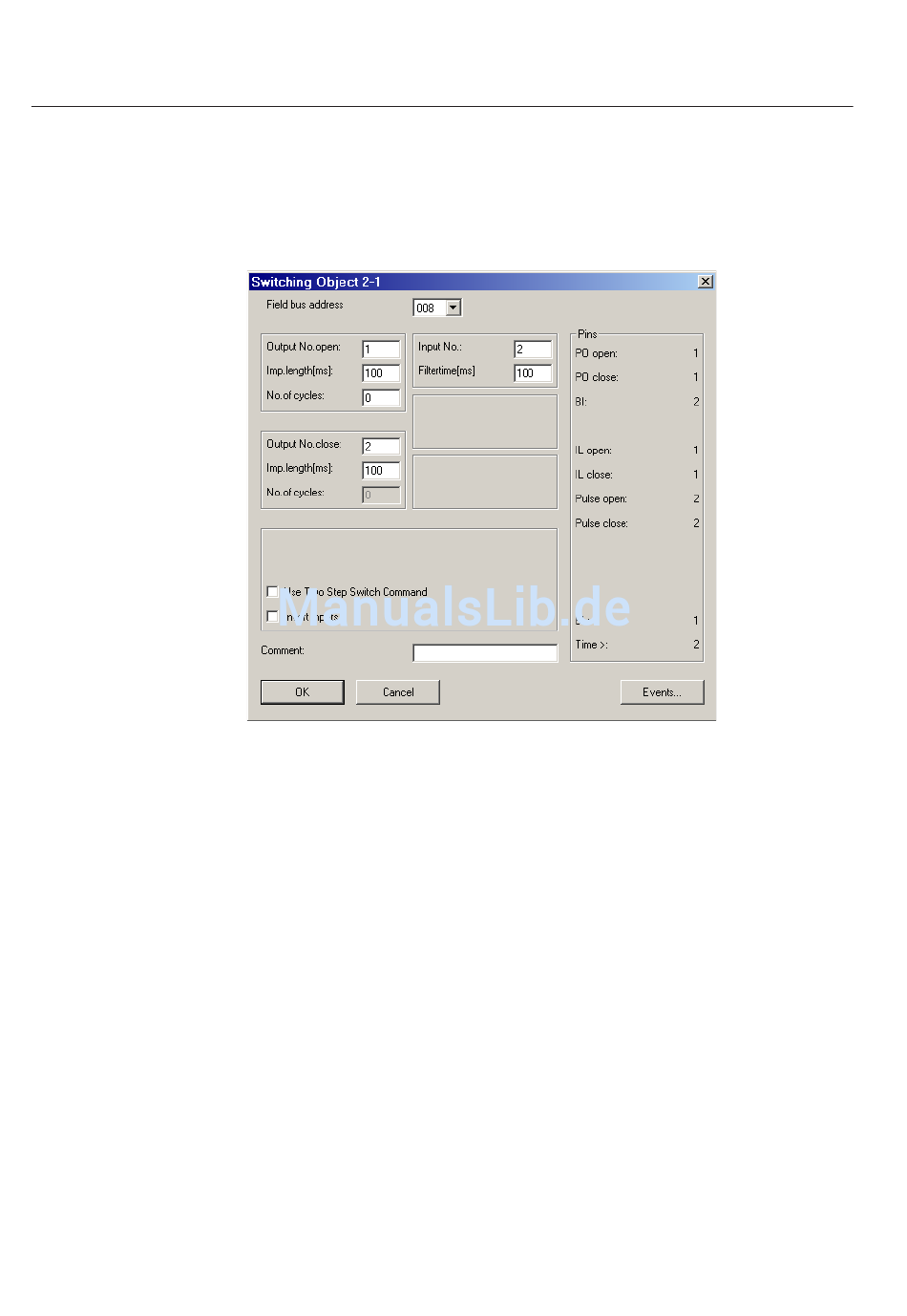

Abb. 4.3.2.-2 Beispiel für das Konfi gurationsdialogfenster eines Schaltobjekts
Des Weiteren gibt es:
Nummer und Art des physischen Eingangs
Geben Sie eine Kanalnummer für die physischen binären Eingänge vom Primärsy-
stem ein.
Einstellbereich: 0 bis [Nummer der binären Eingänge] (Schrittweite: 1)
Standard: 0
Filterzeit [ms]
Geben Sie eine Zeitspanne in ms ein, innerhalb der ein Eingangssignal am binären
Eingang als solches erkannt werden muss. Die hier eingegebene funktionsblockab-
hängige Filterzeit wird sowohl der allgemeinen Filterzeit, die im Konfi gurationsdia-
logfenster für die globalen Einstellungen des REF 542plus angegeben ist, als auch
der Hardware-Filterzeit, die von der Auslegung der binären Eingangs-/Ausgangs-
platine abhängig ist, hinzuaddiert.
Hardware-Filterzeit + allgemeine Filterzeit = Gesamtfi lterzeit
