Handbuch für das Konfi gurationsprogramm
Instanznummer
Wählen Sie im Dropdown-Menü Instance number (Instanznummer) die Nummer
des verwendeten Funktionsblocks aus. Insgesamt stehen 64 Funktionsblöcke und
die einhergehenden Instanzen zur Verfügung.
Einstellbereich: 1 bis 64 [Instanznummer] (Schrittweite: 1)
Standard: 1
Refresh timeout period (Timeout-Zeitraum aktualisieren)
Die festzulegende Zeitdauer für die Erkennung der Informationen vom Host.
Einstellbereich: 0 bis 65000 ms (Schrittweite: 1)
Standard: 1000 Pins
Pins

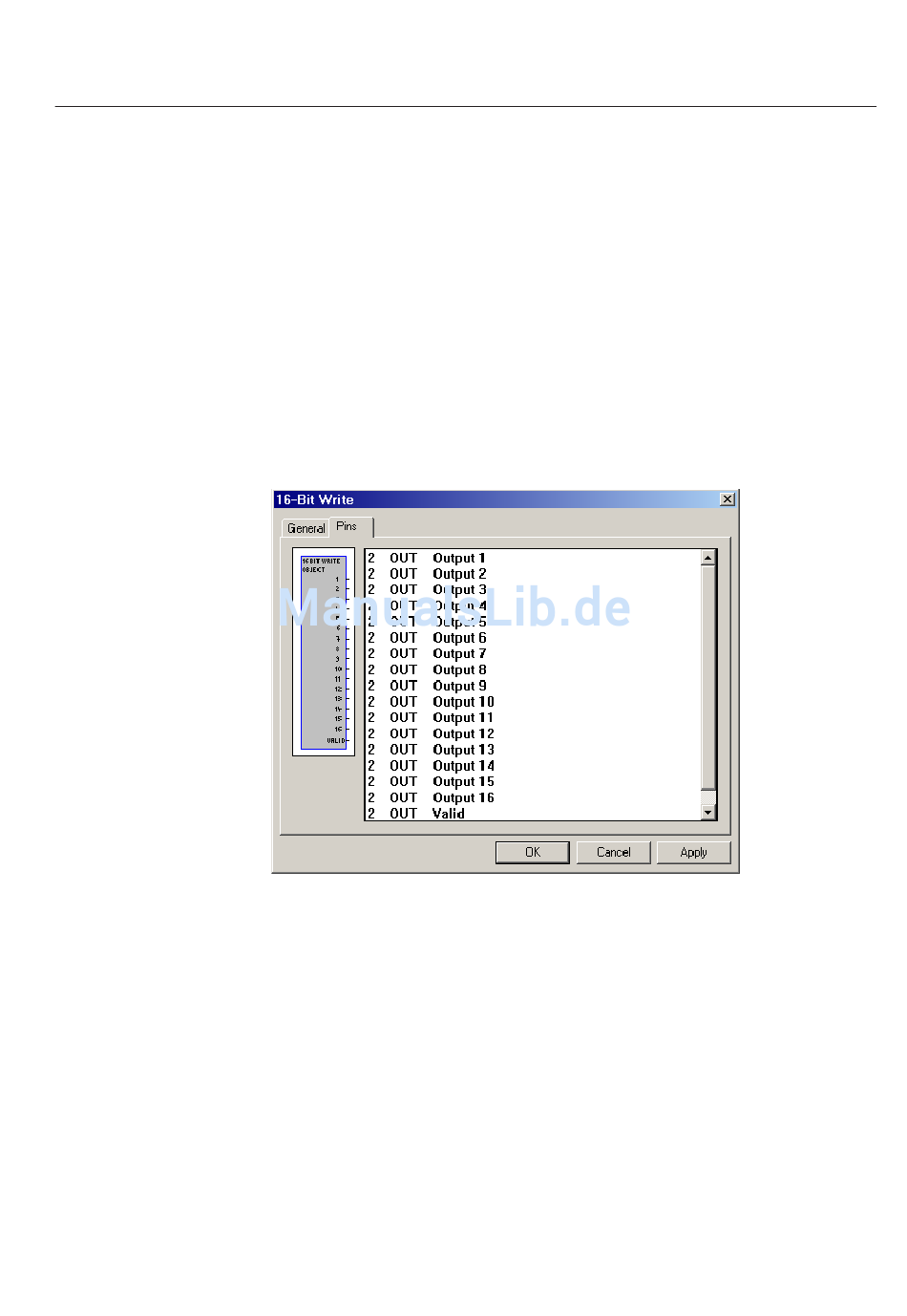

Abb. 4.3.7.2.-3 Registerkarte Pins, Funktionsblock 16-Bit-Schreiben
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.
