REF 542plus
190
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

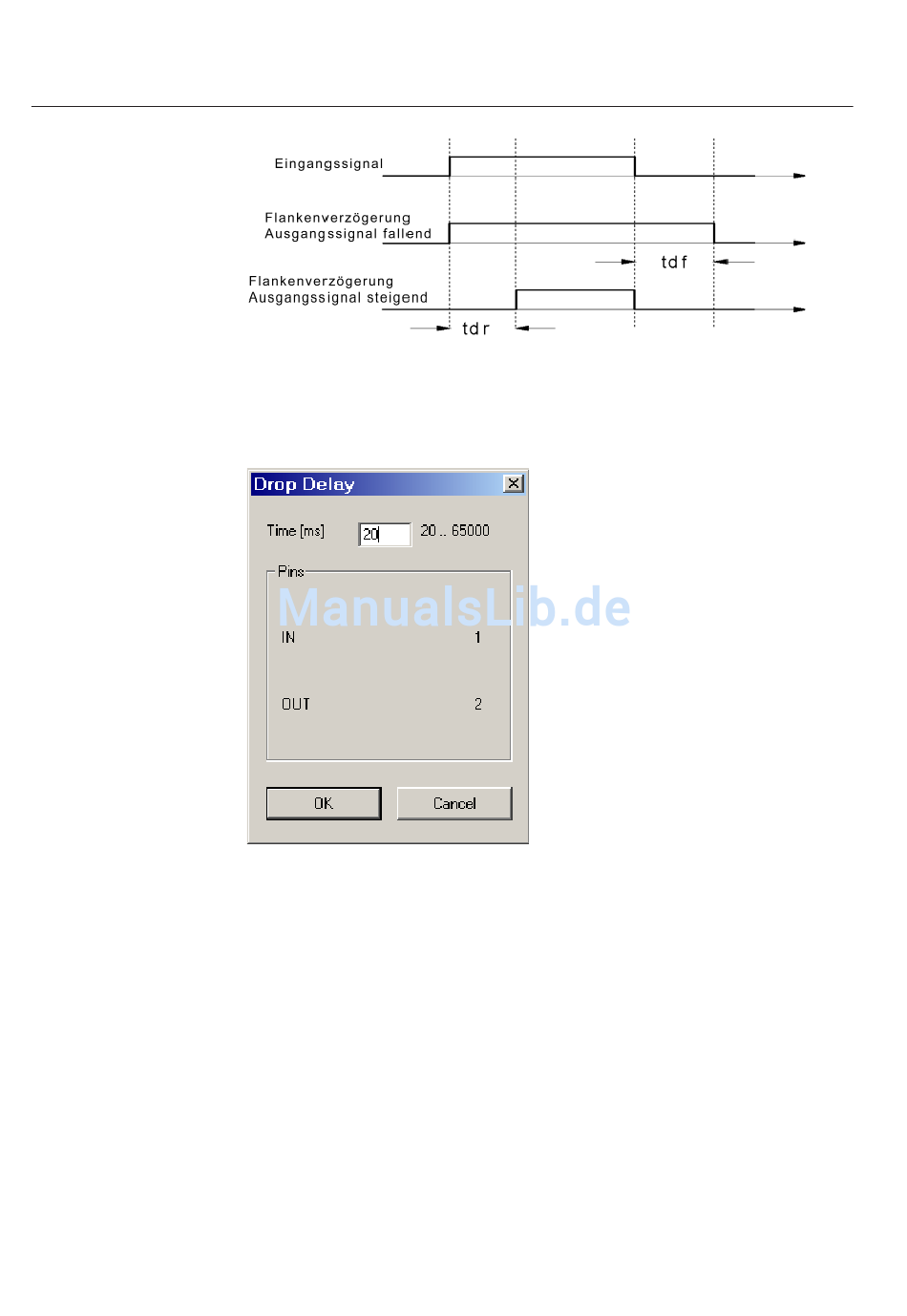

Abb. 4.3.5.8.-2 Ablaufdiagramm der Funktionsblöcke zur Flankenverzögerung
Konfi gurationsdialogfenster
Abb. 4.3.5.8.-3 Konfi gurationsdialogfenster Flankenverzögerung fallend/steigend
Die Einstelloptionen sind in beiden Konfi gurationsdialogfenstern gleich. Lediglich
der Name des Funktionsdialogfensters in der Titelleiste des Fensters ist anders.
Zeit [ms]
Geben Sie in das Textfeld Time (Zeit) [ms] die Verzögerungszeitdauer in ms ein.
Die steigende&fallende Flanke des Ausgangssignals wird für diese Zeitdauer relativ
zum Eingangssignal verzögert. Die Eingangszeitdauer wird im Funktionsdiagramm
unterhalb des FUPLA-Symbols angezeigt.
Einstellbereich: 15 bis 65000 ms (Schrittweite: 1 ms)
Standard: 15
