REF 542plus
144
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Ausgänge

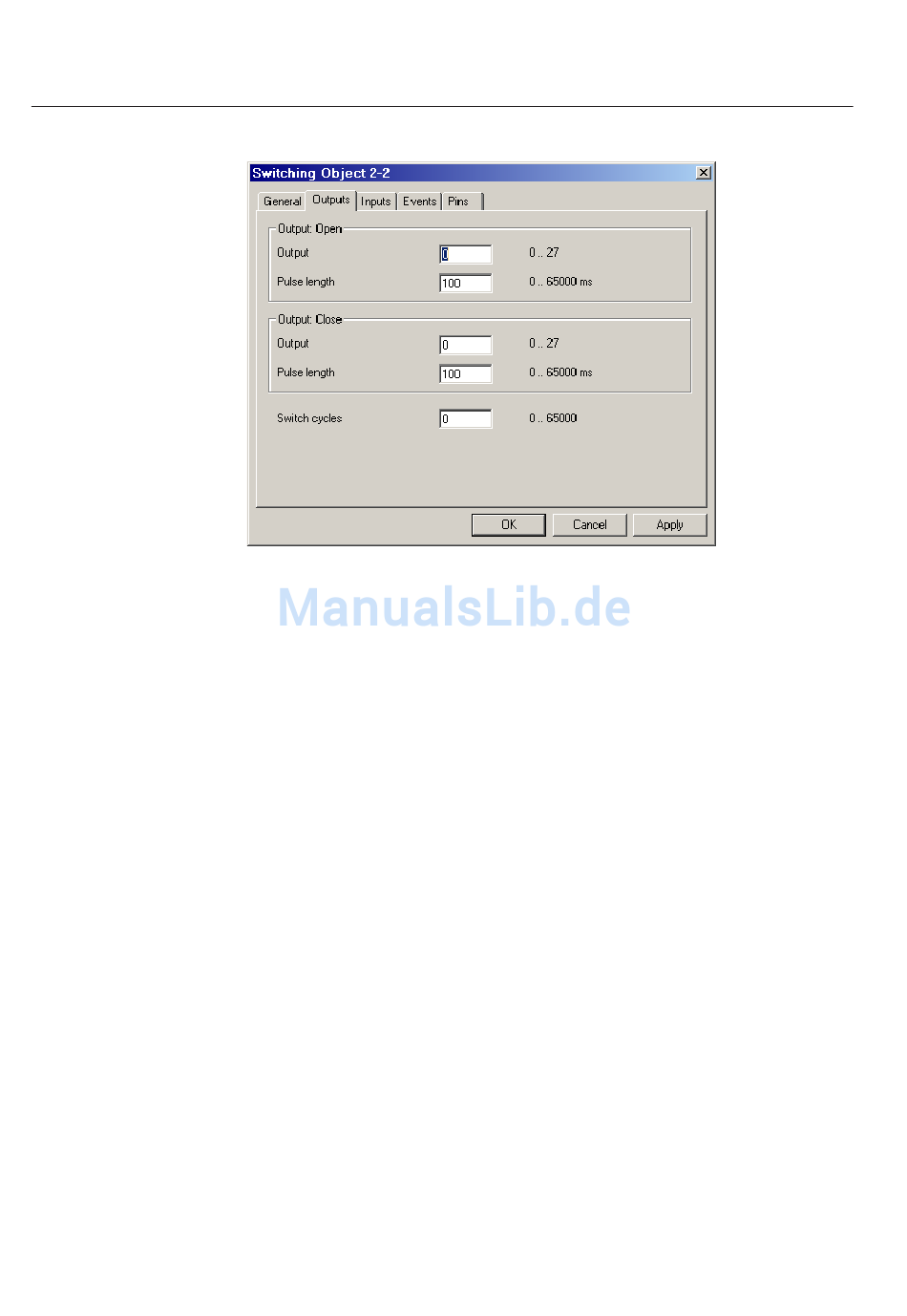

Abb. 4.3.2.7.-3 Registerkarte Outputs (Ausgänge), Funktionsblock Schaltobjekt 2-2
Output: Open (Ausgang: Öffnen)
Ausgang
Geben Sie in das Textfeld Output (Ausgang) die Nummer des physischen Ausgangs
ein, der dargestellt werden soll. Die zugeordnete Nummer (weiß unterstrichen) wird
im Funktionsblock neben der Verbindung angezeigt.
Einstellbereich: 0 bis 27 [Nummer der binären Ausgänge] (Schrittweite: 1)
Standard: 0
Impulslänge [ms]
Geben Sie in der Textfeld Pulse length (Impulslänge) [ms] die maximale Dauer für
den Schaltvorgang des Ausgangsrelais ein. In Funktionsblöcken mit Endanschlägen
endet der Schaltvorgang bei Bedarf früher.
Einstellbereich: 0 bis 65000 (Schrittweite: 1)
Standard: 100
1MRS757433
A051734
