REF 542plus
124
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Funktion
Im Funktionsblock Schaltobjekt 0-3 wird das Signal von drei physischen binären
Eingängen bereitgestellt. Alle Verbindungen werden über eine Feldbusadresse
angesprochen.
Verbindungen
EARTH-, OPEN- und LINE-Ausgang: Verbindungen, an denen die binäre Ein-
gangssignale des dargestellten physischen Eingangs abgenommen werden können.
Tabelle 4.3.2.2.-1 Verbindungsbeschriftungen Schaltobjekt 0-3
Parametereinstellbereich des
FUPLA-Anzeige
Konfi gurationsdialogfenster
EARTH Eingangsnummer Masse
OPEN Eingangsnummer auf
LINE Eingangsnummer Leitung
Typische Anwendung
Position eines Bestätigungssignals von einem manuell betriebenen Schaltgerät, bei-
spielsweise einem 3-Stellungs-Trennschalter.
Konfi guration

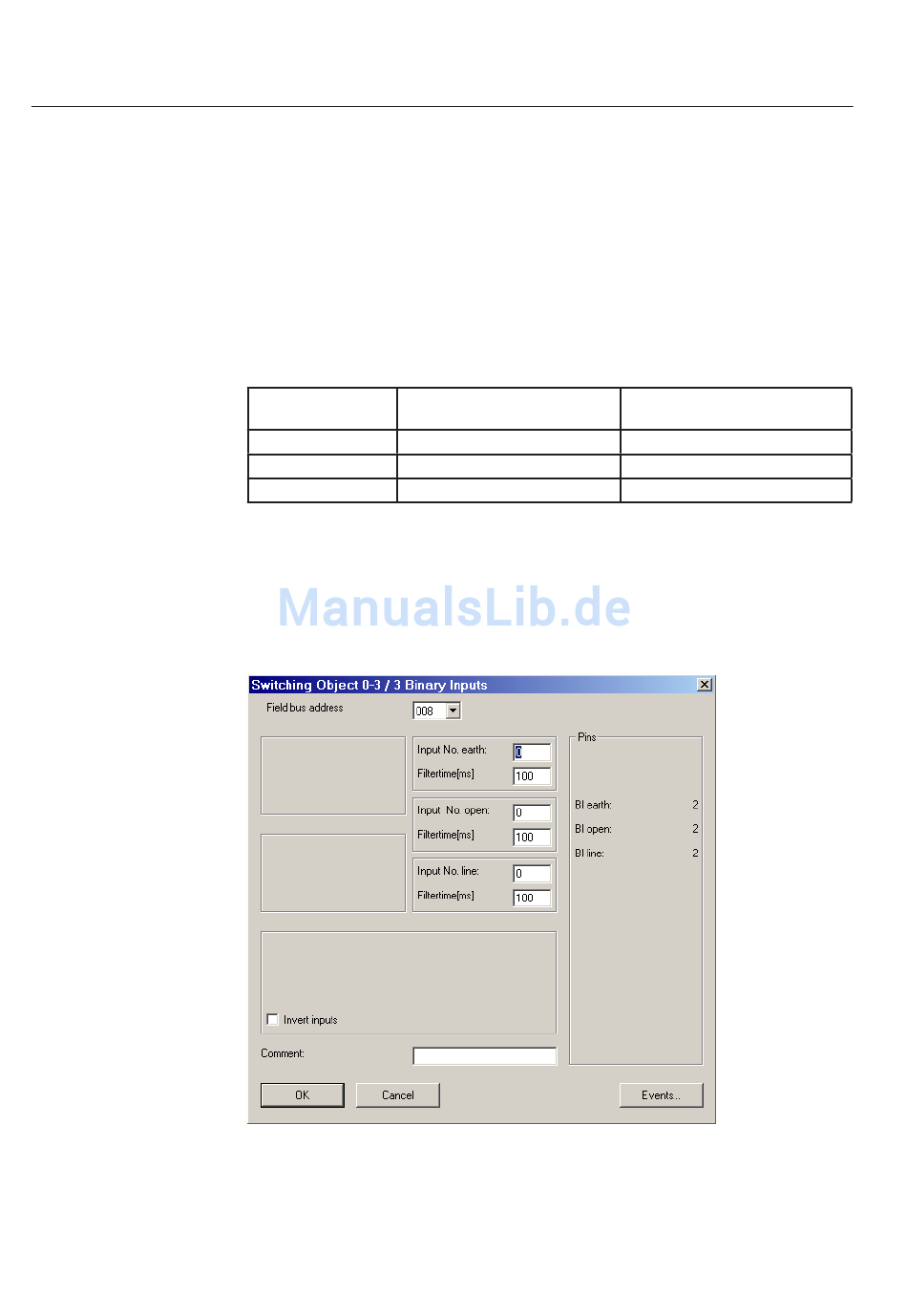

Abb. 4.3.2.2.-2 Konfi gurationsdialogfenster Switching Object (Schaltobjekt) 0-3
1MRS757433
Verbindungsbeschriftung im
Konfi gurationsdialogfenster
Bl Masse
BI auf
Bl Leitung
A051723
