Ereignisse
Klicken Sie auf Events (Ereignisse), um ein Dialogfenster zu öffnen. Wählen (ak-
tivieren) Sie die Ereignisse aus, die über den Feldbus an das Stationssteuerungssy-
stem gesendet werden. Die Schaltfl äche ist nur dann verfügbar, wenn in den globa-
len Einstellungen die Ereignisfunktion aktiviert wurde.
Schaltobjekt 1-0

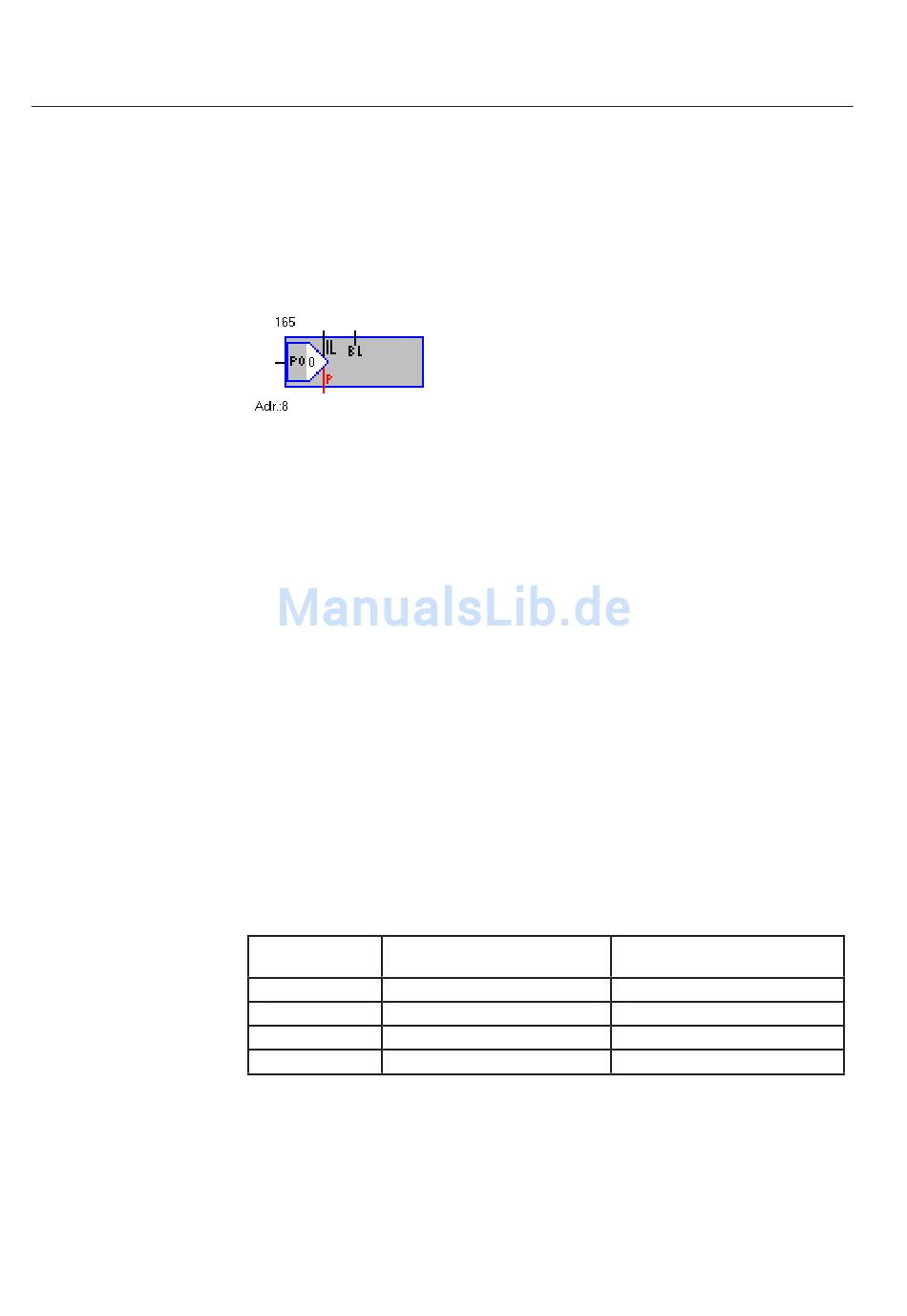

Abb. 4.3.2.3.-1 Funktionsblock Schaltobjekt 1-0
Funktion
Das Schaltobjekt 1-0 löst einen physischen binären Ausgang vom Funktionsdia-
gramm aus.
Verbindungen
Der IL-Eingang ist ein Verriegelungseingang. Ein Schaltvorgang kann nur dann
ausgeführt werden, wenn ein Signal des Typs logisch 1 anliegt.
Der BL-Eingang ist ein Blockierungseingang. Liegt hier ein Signal des Typs lo-
gisch 1 an, werden die Schaltvorgänge des dargestellten Ausgangs blockiert.
Der PO-Eingang ist ein Signalisierungseingang für den physischen Ausgang. Ein
Signal des Typs logisch 1 zeigt, sofern aktiviert, einen Schaltvorgang des Ausgangs-
relais an.
Der P-Ausgang ist ein Impulsausgang. Für die Dauer des Schaltvorgangs des Aus-
gangsrelais kann hier ein Signal des Typs logisch 1 abgenommen werden.
Tabelle 4.3.2.3.-1 Verbindungsbeschriftungen Schaltobjekt 1-0
Parametereinstellbereich des
FUPLA-Anzeige
Konfi gurationsdialogfenster
PO Ausgangsnummer
IL -
P -
BL -
Typische Anwendung
Als Ausgang für die Kontaktsignalisierung beispielsweise des allgemeinen Starts
zu verwenden.
1MRS757433
Verbindungsbeschriftung im
Konfi gurationsdialogfenster
PO aktiv
IL
Impuls
BL
A051724
