ABB REF 542plus Handbuch Seite 172

1MRS757433 Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Konfi guration

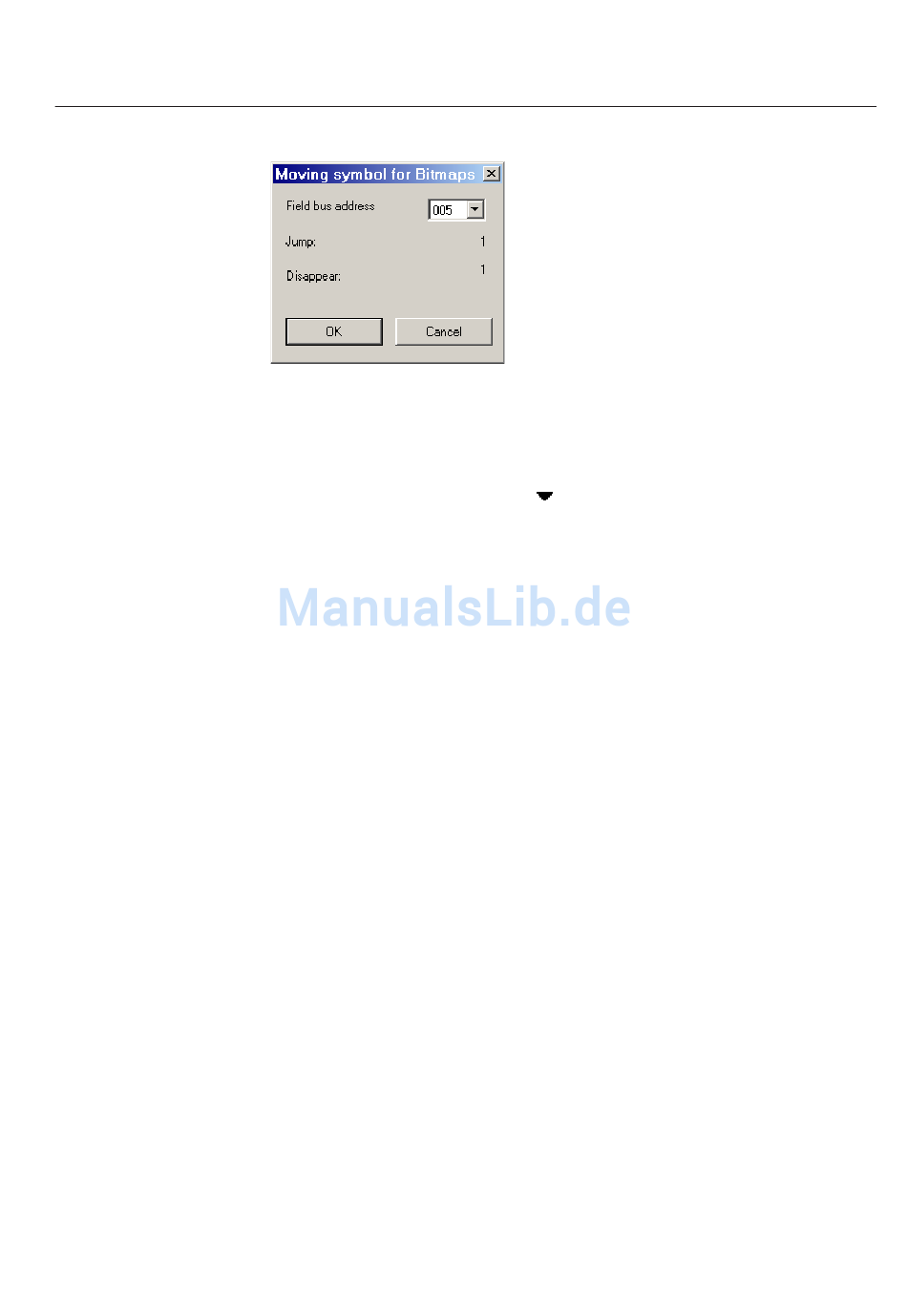

Abb. 4.3.2.10.-2 Konfi gurationsdialogfenster Funktionsblock Darstellungsmodul
Feldbusadresse
Klicken Sie auf die Schaltfl äche <
zu öffnen, die im Funktionsdiagramm verwendet werden. Wählen Sie die Feldbus-
adresse des Schaltobjekts aus, dessen Symbol auf dem LCD-Bildschirm verschoben
werden soll.
Jump/Disappear (Verschieben/Ausblenden)
Hier werden die Verbindungen des Funktionsblocks mit der verbundenen Verbin-
dungsnummer angezeigt. Eingänge sind nicht möglich. Verfügt der Funktionsblock
noch nicht über Verbindungen, wird die Verbindungsnummer 1 angezeigt. Diese
Nummer zeigt einen Eingang an.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
>, um eine Liste mit den Feldbusadressen
REF 542plus
A051760
171
