8.4.4 Sollwert (1.2.2)

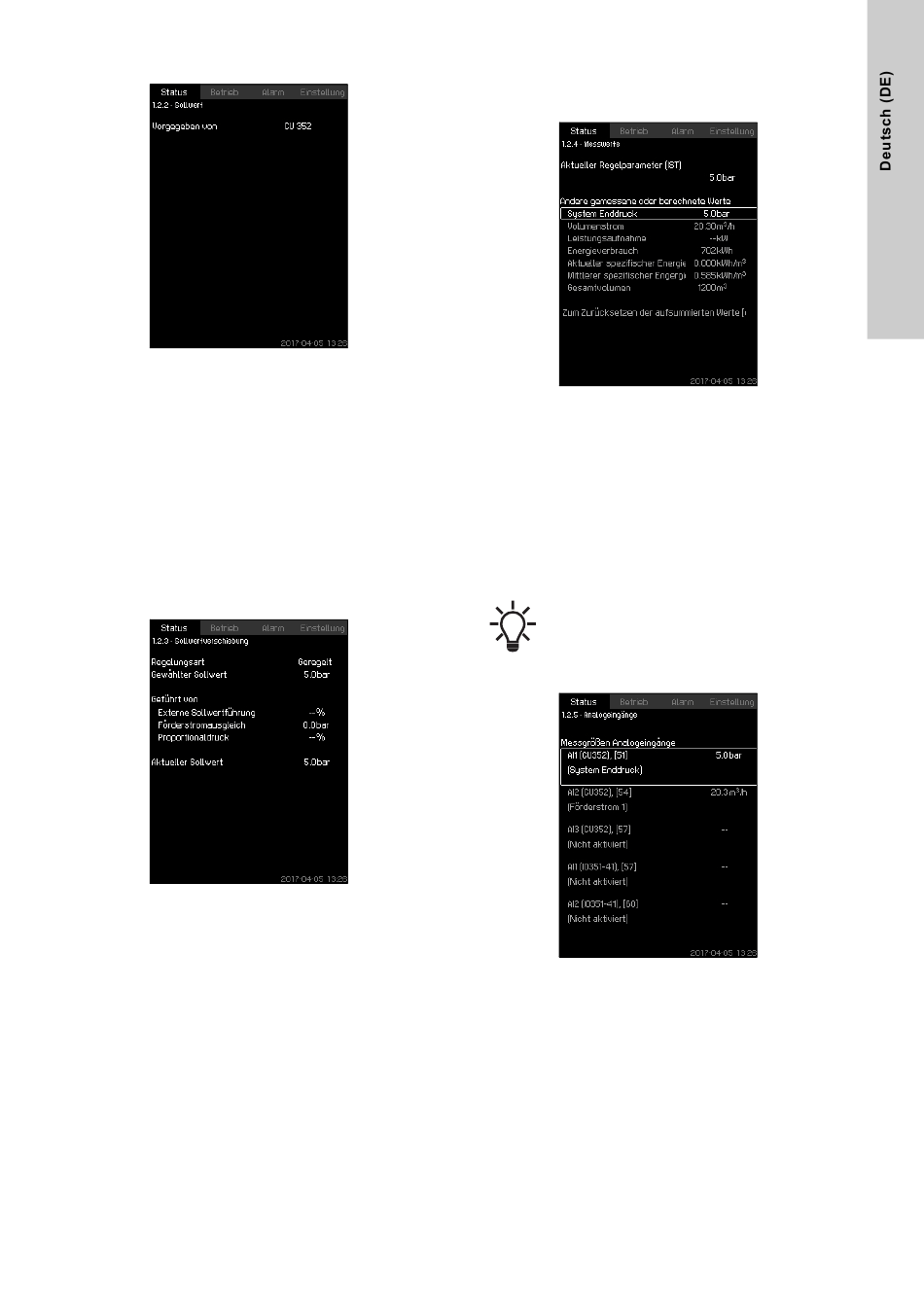

Abb. 10 Sollwert
Beschreibung
Auf dieser Bildschirmseite wird der ausgewählte Sollwert ange-
zeigt und angegeben, ob dieser von der CU 352 oder einem
externen Bus vorgegeben wird.
Es werden außerdem alle sieben in der CU 352 eingestellten
Sollwerte sowohl für den geregelten als auch den ungeregelten
Betrieb angezeigt. Ebenso wird der ausgewählte Sollwert ange-
zeigt.
Da es sich um einen Statusbildschirm handelt, können keine Ein-
stellungen vorgenommen werden.
Die Sollwerte können im Menü "Betrieb" oder "Einstellung" geän-
dert werden. Siehe Abschnitt
8.7.3 Alternative Sollwerte

8.4.5 Sollwertverschiebung (1.2.3)

Abb. 11 Sollwertverschiebung
Beschreibung
Der ausgewählte Sollwert kann durch bestimmte Parameter ver-
ändert werden. Die Parameter werden als Prozentwert zwischen
0 und 100 % oder als Druck in bar angezeigt. Sie können den
Sollwert nur reduzieren, denn zur Berechnung wird die Führungs-
größe (Prozentwert) durch 100 geteilt und mit dem ausgewählten
Sollwert multipliziert:
Aktueller Sollwert (SOLL) = ausgewählter Sollwert x Führungs-
größe (1) x Führungsgröße (2) usw.
Auf der Bildschirmseite werden die Parameter, die den ausge-
wählten Sollwert verändern, und die Führungsgröße bzw. der
Prozentwert angezeigt.
Einige der möglichen Parameter können auf der Bildschirmseite
8.7.5 Externe Sollwertführung (4.1.3)
Parameter "Förderstromausgleich" wird in Form eines EIN/AUS-
Druckbands als Prozentwert des auf der Bildschirmseite
8.7.24 Stoppfunktion (4.3.1)
vorgegebenen Sollwerts eingestellt.
Der Parameter wird auf der
Bildschirmseite
8.7.10 Proportionaldruck (4.1.7)
eingestellt.
(4.1.2).
eingestellt werden. Der
als Prozentwert
Zuletzt wird der aus der Sollwertverschiebung resultierende aktu-
elle Sollwert (SOLL) angezeigt.

8.4.6 Messwerte (1.2.4)

Abb. 12 Messwerte
Beschreibung
Auf dieser Bildschirmseite wird eine Übersicht der gemessenen
und berechneten Parameter angezeigt. Bei MPC-E-Anlagen, die
mit einem Durchflussmesser ausgerüstet sind, wird der spezifi-
sche Energieverbrauch als Durchschnittswert und aktueller Wert
(gemittelt über die letzte Minute) angezeigt. Der Durchschnitts-
wert basiert auf dem aufsummierten Förderstrom, der als
Gesamtvolumen angezeigt wird. Das Gesamtvolumen und der
Durchschnittswert des spezifischen Energieverbrauchs können
auf dieser Bildschirmseite zurückgesetzt werden.
Die Zeilen "Leistungsaufnahme" und "Energiever-
brauch" werden nur bei MPC-E-Anlagen angezeigt.
8.4.7 Analogeingänge (1.2.5)
Abb. 13 Analogeingänge
Beschreibung
Diese Bildschirmseite gibt einen Überblick über die Analogein-
gänge und die an jedem Eingang gemessenen Werte. Siehe
Abschnitte
8.7.30 Analogeingänge
8.7.31 Analogeingänge (4.3.8.1 - 4.3.8.7)
8.7.32 Messgrößen Analogeingänge (4.3.8.1.1 -
(4.3.8),
und
4.3.8.7.1).
19
