Menüleiste
Symbolleiste
Fabric-
Baumstruktur
Grafikfenster
Datenfenster
Registerkarten für Datenfenster

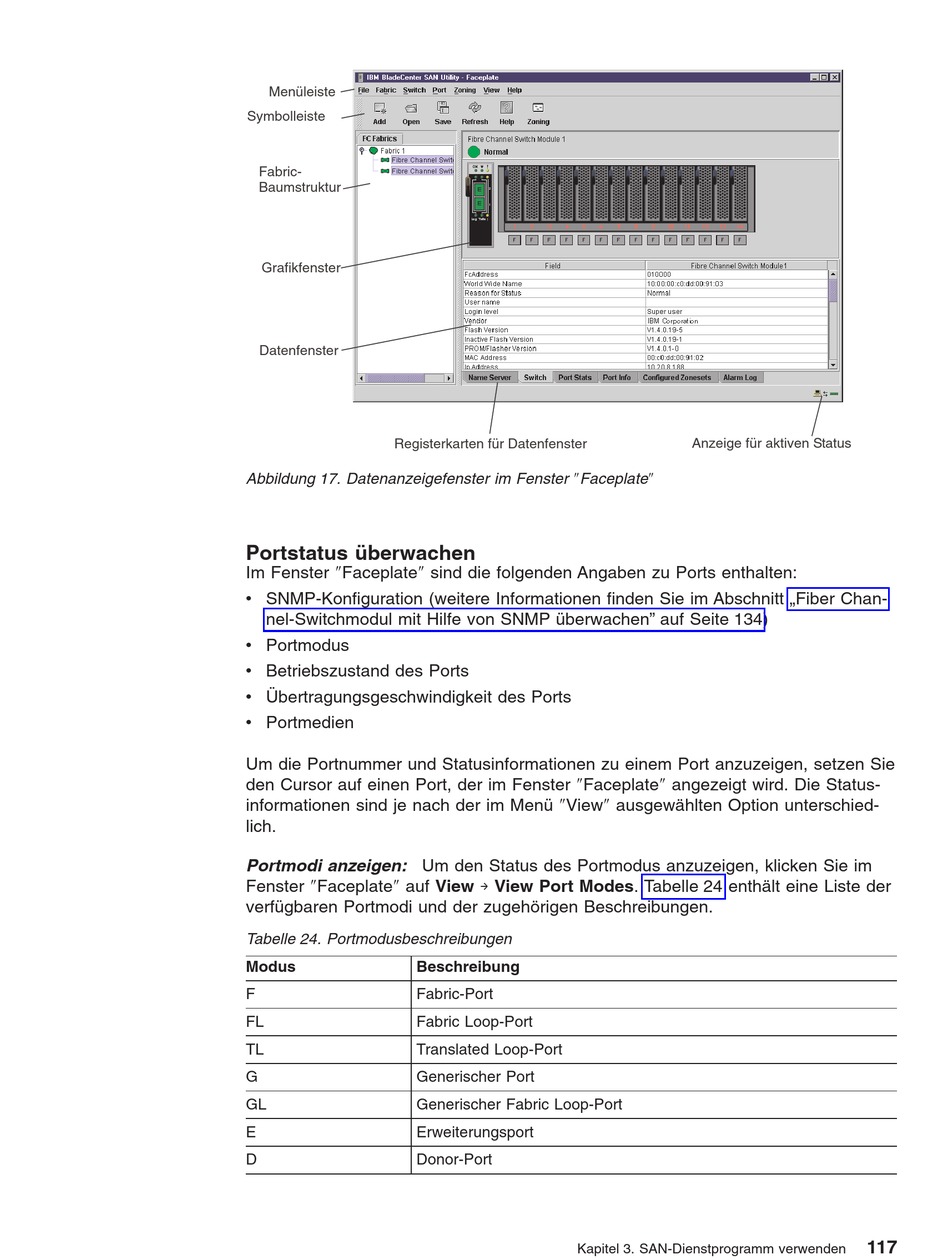

Abbildung 17. Datenanzeigefenster im Fenster "Faceplate"
Portstatus überwachen
Im Fenster "Faceplate" sind die folgenden Angaben zu Ports enthalten:
v SNMP-Konfiguration (weitere Informationen finden Sie im Abschnitt „Fiber Chan-
nel-Switchmodul mit Hilfe von SNMP überwachen" auf Seite 134)
v Portmodus
v Betriebszustand des Ports
v Übertragungsgeschwindigkeit des Ports
v Portmedien
Um die Portnummer und Statusinformationen zu einem Port anzuzeigen, setzen Sie
den Cursor auf einen Port, der im Fenster "Faceplate" angezeigt wird. Die Status-
informationen sind je nach der im Menü "View" ausgewählten Option unterschied-
lich.
Portmodi anzeigen: Um den Status des Portmodus anzuzeigen, klicken Sie im
Fenster "Faceplate" auf View → View Port Modes. Tabelle 24 enthält eine Liste der
verfügbaren Portmodi und der zugehörigen Beschreibungen.
Tabelle 24. Portmodusbeschreibungen
Modus
Beschreibung
F
Fabric-Port
FL
Fabric Loop-Port
TL
Translated Loop-Port
G
Generischer Port
GL
Generischer Fabric Loop-Port
E
Erweiterungsport
D
Donor-Port
Anzeige für aktiven Status
Kapitel 3. SAN-Dienstprogramm verwenden
117
