Symbolleiste

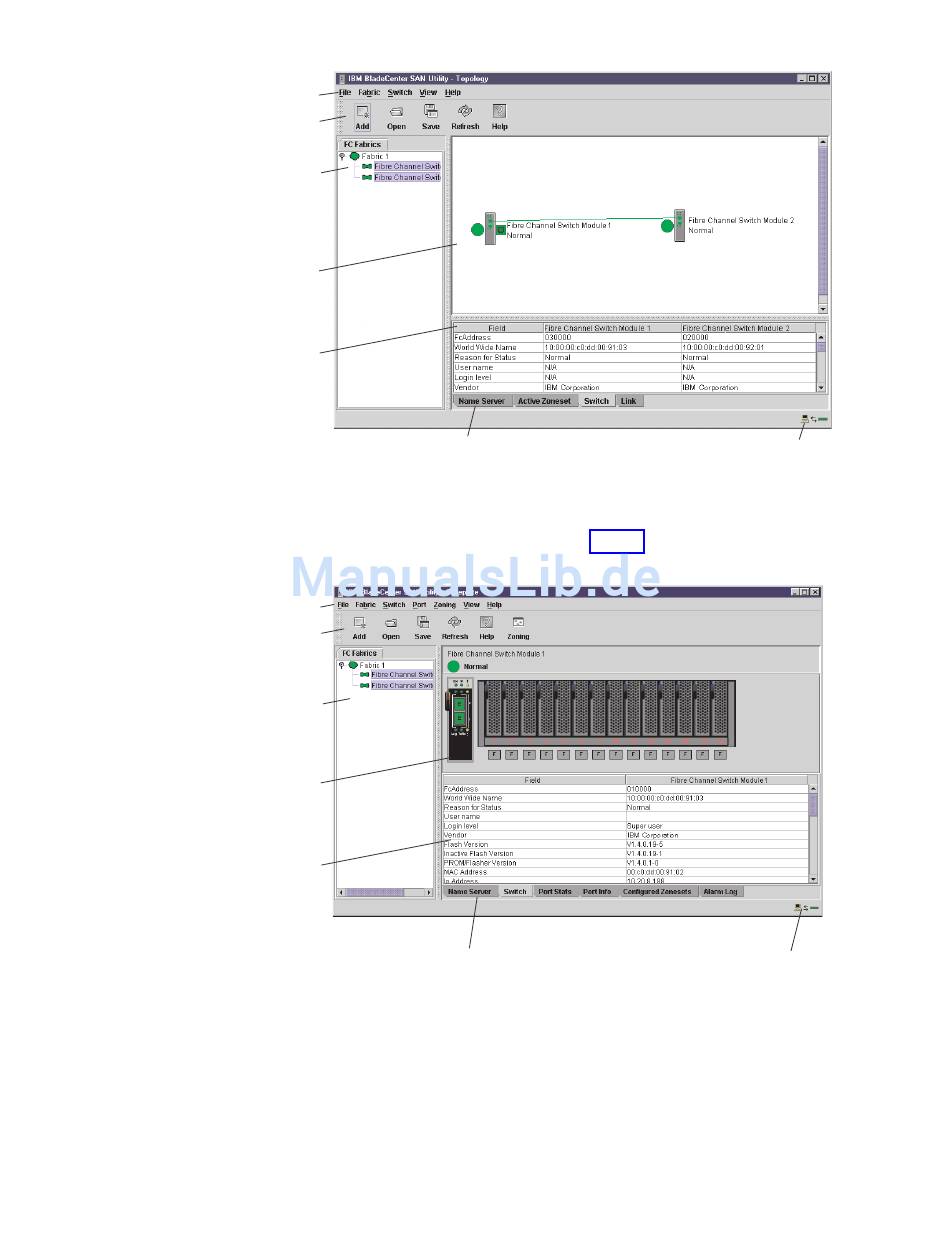

Abbildung 1. Fenster "Topology"
Im Fenster "Faceplate" werden die Vorderseite eines einzelnen Switchmoduls und
die zugehörigen aktiven Ports angezeigt (siehe Abb. 2).
Symbolleiste
Abbildung 2. Fenster "Faceplate"
74
Bladecenter Fiber Channel-Switchverwaltung: Benutzerhandbuch
Menüleiste
Fabric-
Baumstruktur
Grafikfenster
Datenfenster
Registerkarten für Datenfenster
Menüleiste
Fabric-
Baumstruktur
Grafikfenster
Datenfenster
Registerkarten für Datenfenster
Anzeige für aktiven Status
Anzeige für aktiven Status
