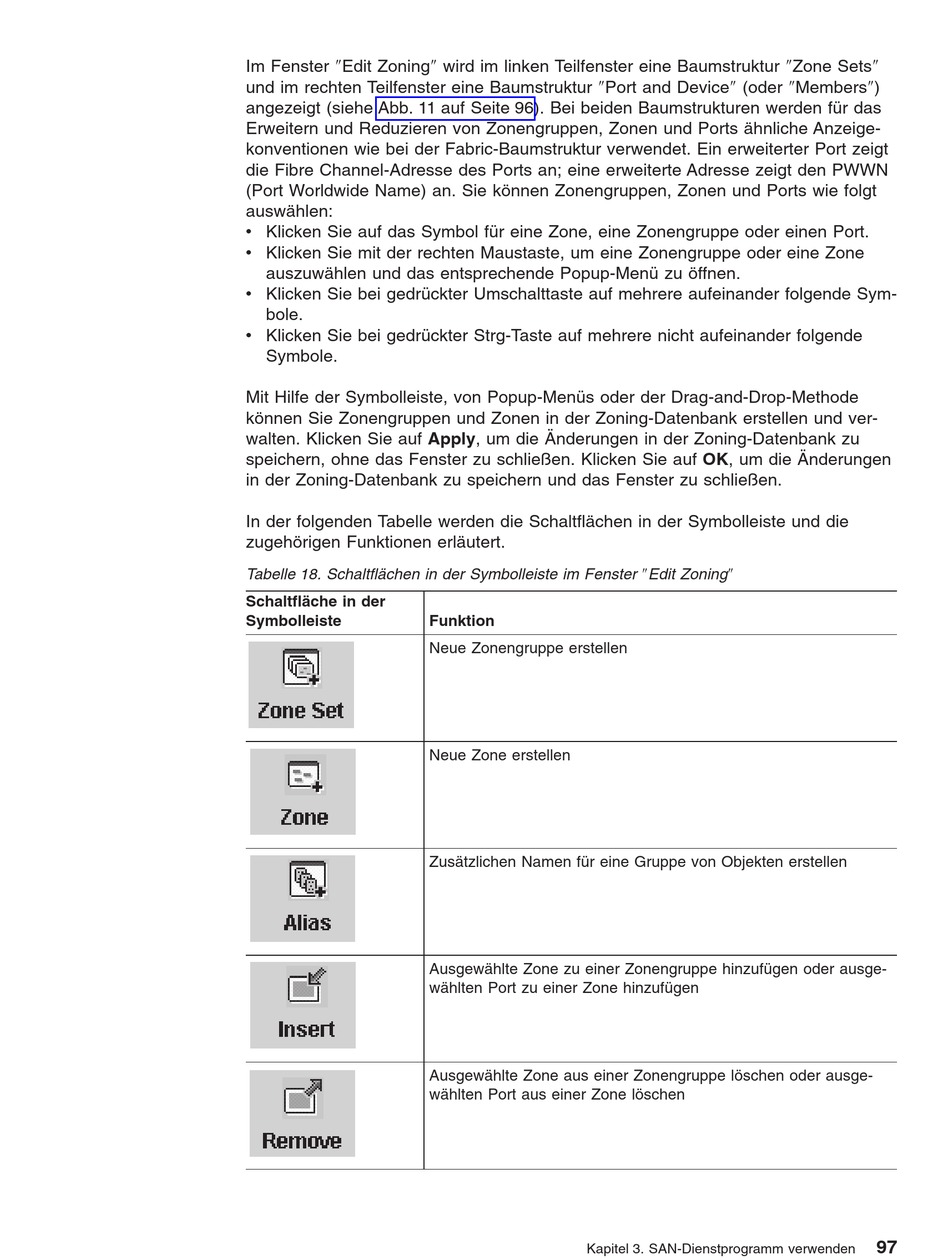

Im Fenster "Edit Zoning" wird im linken Teilfenster eine Baumstruktur "Zone Sets"
und im rechten Teilfenster eine Baumstruktur "Port and Device" (oder "Members")
angezeigt (siehe Abb. 11 auf Seite 96). Bei beiden Baumstrukturen werden für das
Erweitern und Reduzieren von Zonengruppen, Zonen und Ports ähnliche Anzeige-
konventionen wie bei der Fabric-Baumstruktur verwendet. Ein erweiterter Port zeigt
die Fibre Channel-Adresse des Ports an; eine erweiterte Adresse zeigt den PWWN
(Port Worldwide Name) an. Sie können Zonengruppen, Zonen und Ports wie folgt
auswählen:
v Klicken Sie auf das Symbol für eine Zone, eine Zonengruppe oder einen Port.
v Klicken Sie mit der rechten Maustaste, um eine Zonengruppe oder eine Zone
auszuwählen und das entsprechende Popup-Menü zu öffnen.
v Klicken Sie bei gedrückter Umschalttaste auf mehrere aufeinander folgende Sym-
bole.
v Klicken Sie bei gedrückter Strg-Taste auf mehrere nicht aufeinander folgende
Symbole.
Mit Hilfe der Symbolleiste, von Popup-Menüs oder der Drag-and-Drop-Methode
können Sie Zonengruppen und Zonen in der Zoning-Datenbank erstellen und ver-
walten. Klicken Sie auf Apply, um die Änderungen in der Zoning-Datenbank zu
speichern, ohne das Fenster zu schließen. Klicken Sie auf OK, um die Änderungen
in der Zoning-Datenbank zu speichern und das Fenster zu schließen.
In der folgenden Tabelle werden die Schaltflächen in der Symbolleiste und die
zugehörigen Funktionen erläutert.
Tabelle 18. Schaltflächen in der Symbolleiste im Fenster "Edit Zoning"
Schaltfläche in der
Symbolleiste
Funktion
Neue Zonengruppe erstellen
Neue Zone erstellen
Zusätzlichen Namen für eine Gruppe von Objekten erstellen
Ausgewählte Zone zu einer Zonengruppe hinzufügen oder ausge-
wählten Port zu einer Zone hinzufügen
Ausgewählte Zone aus einer Zonengruppe löschen oder ausge-
wählten Port aus einer Zone löschen
Kapitel 3. SAN-Dienstprogramm verwenden
97
