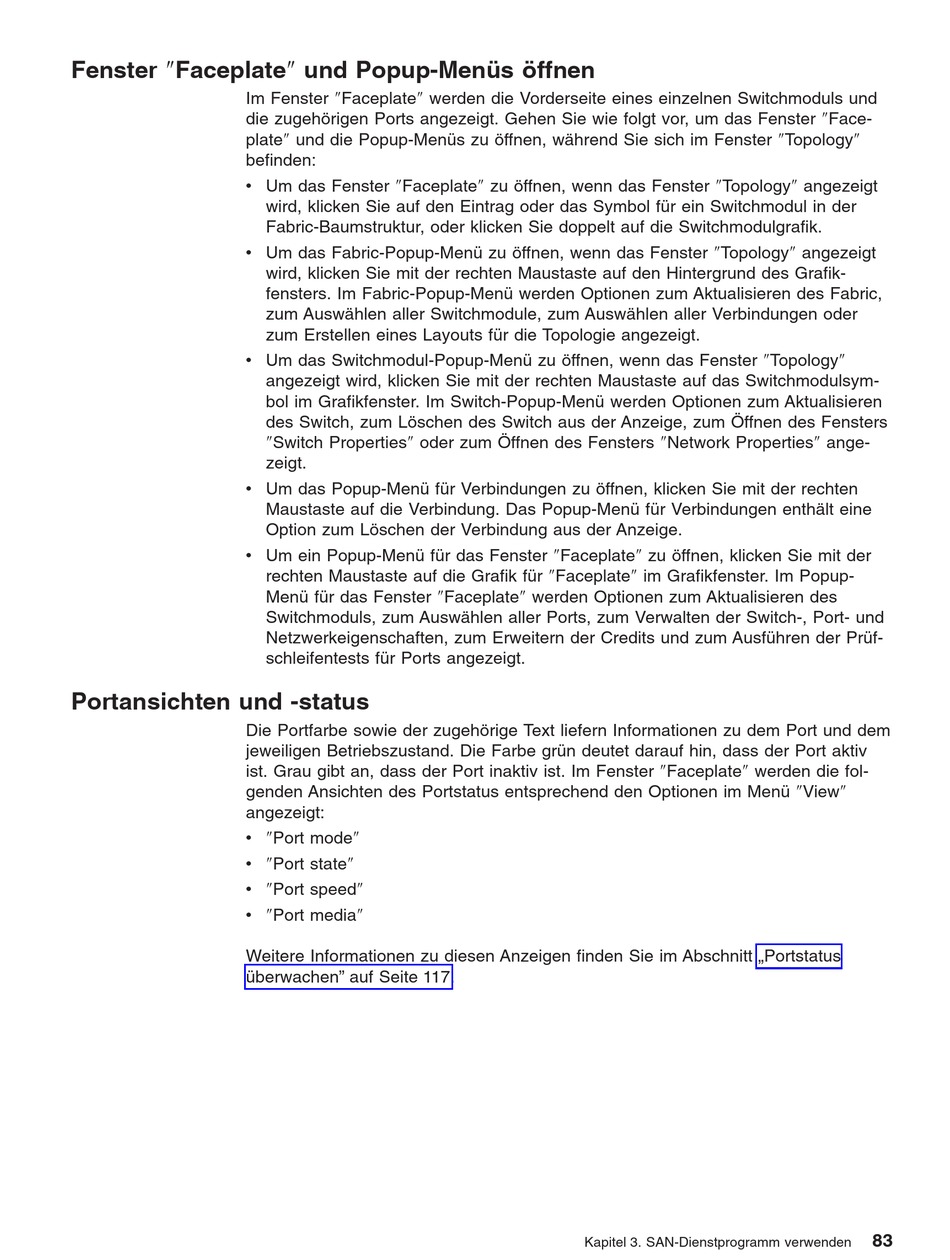

Fenster "Faceplate" und Popup-Menüs öffnen
Im Fenster "Faceplate" werden die Vorderseite eines einzelnen Switchmoduls und
die zugehörigen Ports angezeigt. Gehen Sie wie folgt vor, um das Fenster "Face-
plate" und die Popup-Menüs zu öffnen, während Sie sich im Fenster "Topology"
befinden:
v Um das Fenster "Faceplate" zu öffnen, wenn das Fenster "Topology" angezeigt
v Um das Fabric-Popup-Menü zu öffnen, wenn das Fenster "Topology" angezeigt
v Um das Switchmodul-Popup-Menü zu öffnen, wenn das Fenster "Topology"
v Um das Popup-Menü für Verbindungen zu öffnen, klicken Sie mit der rechten
v Um ein Popup-Menü für das Fenster "Faceplate" zu öffnen, klicken Sie mit der
Portansichten und -status
Die Portfarbe sowie der zugehörige Text liefern Informationen zu dem Port und dem
jeweiligen Betriebszustand. Die Farbe grün deutet darauf hin, dass der Port aktiv
ist. Grau gibt an, dass der Port inaktiv ist. Im Fenster "Faceplate" werden die fol-
genden Ansichten des Portstatus entsprechend den Optionen im Menü "View"
angezeigt:
v "Port mode"
v "Port state"
v "Port speed"
v "Port media"
Weitere Informationen zu diesen Anzeigen finden Sie im Abschnitt „Portstatus
überwachen" auf Seite 117.
wird, klicken Sie auf den Eintrag oder das Symbol für ein Switchmodul in der
Fabric-Baumstruktur, oder klicken Sie doppelt auf die Switchmodulgrafik.
wird, klicken Sie mit der rechten Maustaste auf den Hintergrund des Grafik-
fensters. Im Fabric-Popup-Menü werden Optionen zum Aktualisieren des Fabric,
zum Auswählen aller Switchmodule, zum Auswählen aller Verbindungen oder
zum Erstellen eines Layouts für die Topologie angezeigt.
angezeigt wird, klicken Sie mit der rechten Maustaste auf das Switchmodulsym-
bol im Grafikfenster. Im Switch-Popup-Menü werden Optionen zum Aktualisieren
des Switch, zum Löschen des Switch aus der Anzeige, zum Öffnen des Fensters
"Switch Properties" oder zum Öffnen des Fensters "Network Properties" ange-
zeigt.
Maustaste auf die Verbindung. Das Popup-Menü für Verbindungen enthält eine
Option zum Löschen der Verbindung aus der Anzeige.
rechten Maustaste auf die Grafik für "Faceplate" im Grafikfenster. Im Popup-
Menü für das Fenster "Faceplate" werden Optionen zum Aktualisieren des
Switchmoduls, zum Auswählen aller Ports, zum Verwalten der Switch-, Port- und
Netzwerkeigenschaften, zum Erweitern der Credits und zum Ausführen der Prüf-
schleifentests für Ports angezeigt.
Kapitel 3. SAN-Dienstprogramm verwenden
83
