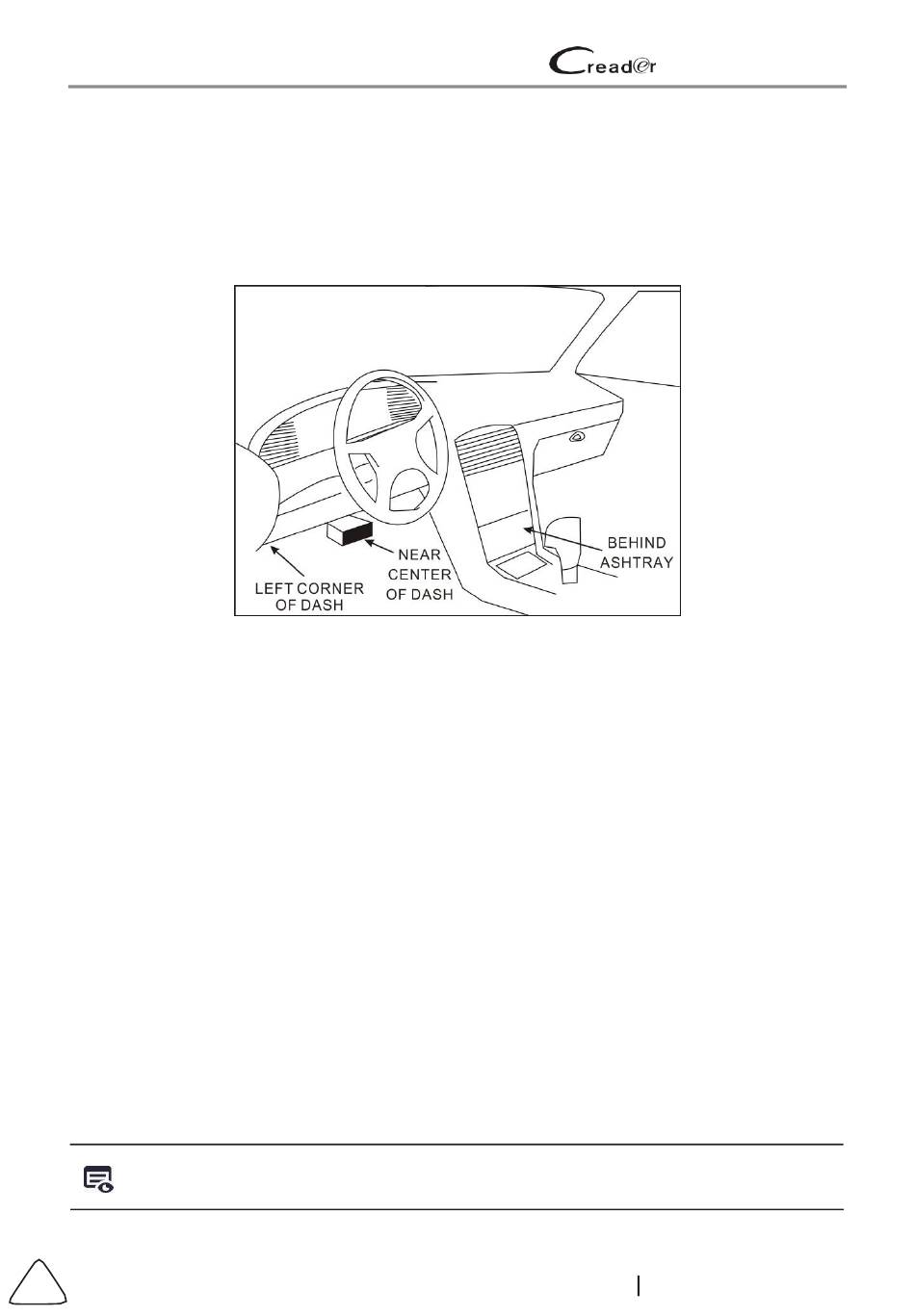

die meisten Fahrzeuge. Wenn sich der Data Link Connector nicht unter dem
Dashboard befindet, sollte dort ein Etikett angebracht sein, das die Position
angibt. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich
der DLC hinter dem Aschenbecher und der Aschenbecher muss entfernt
werden, um an den Anschluss zu gelangen. Wenn der DLC nicht gefunden
werden kann, finden Sie den Standort im Servicehandbuch des Fahrzeugs.
2.5 OBD II-Terminologie
Die folgenden Begriffe und ihre Definitionen beziehen sich auf OBD II-
Systeme. Lesen und verweisen Sie diese Liste nach Bedarf, um das
Verständnis der OBD II-Systeme zu erleichtern.
Antriebsstrang-Steuermodul (PCM) -- Das PCM ist der von OBD II
akzeptierte Begriff für den „Bordcomputer" des Fahrzeugs. Neben der
Steuerung des Motormanagements und der Emissionssysteme ist das PCM
auch an der Steuerung des Antriebsstrangs (Getriebe) beteiligt. Die meisten
PCMs haben auch die Fähigkeit, mit anderen Computern im Fahrzeug zu
kommunizieren (ABS, Ride Control, Karosserie usw.).
Monitore -- Monitore sind in das PCM einprogrammierte „Diagnoseroutinen".
Das PCM verwendet diese Programme, um Diagnosetests durchzuführen und
den Betrieb der emissionsrelevanten Komponenten oder Systeme des
Fahrzeugs zu überwachen, um sicherzustellen, dass sie korrekt und innerhalb
der Herstellerspezifikationen des Fahrzeugs funktionieren. Derzeit werden bis
zu fünfzehn Monitore in OBD II-Systemen verwendet. Weitere Monitore
werden im Zuge der Weiterentwicklung des OBD II-Systems hinzugefügt.
Hinweis: Nicht alle Fahrzeuge unterstützen alle fünfzehn Monitore.
Aktivierungskriterien -- Auch Aktivierungsbedingungen genannt. Sie sind das
10
