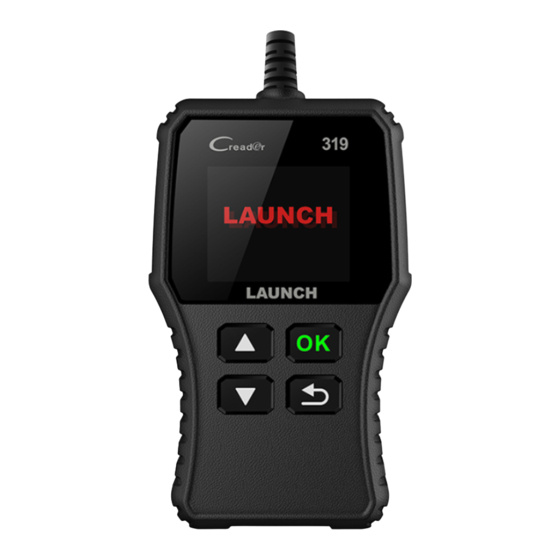

- Seite 1 LAUNCH TECH START CReader 319-Benutzer Starten Sie das Creader 319-Handbuch...
- Seite 2 LAUNCH gibt, die die Nutzung durch den Kunden regelt. Lizenz. Bedingt durch die Einhaltung der Bedingungen dieser Vereinbarung, LAUNCH TECH. CO., LTD. oder ihre Tochtergesellschaft, die die Materialien anstelle von LAUNCH lizenziert, gewährt dem Kunden eine nicht ausschließliche und nicht übertragbare Lizenz zur Nutzung der Materialien und des Dokuments, für die der Kunde die erforderlichen Lizenzgebühren...
- Seite 3 LAUNCH TECH START CReader 319- Benutzer in menschenlesbarer Form, es sei denn, dies ist nach geltendem Recht ungeachtet dieser Einschränkung ausdrücklich gestattet; (iv) die Materialien ohne die ausdrückliche schriftliche Genehmigung von zu verwenden oder zuzulassen, um Dienstleistungen für Dritte zu erbringen, sei es auf Dienstleistungsbüro- oder Timesharing-Basis oder auf andere Weise START;...
- Seite 4 Verbrauchsmaterialien ergeben, die nicht als LAUNCH-Originalprodukte oder von LAUNCH genehmigte Produkte bezeichnet werden. zSicherheitshinweise und Warnungen Um Verletzungen oder Schäden an Fahrzeugen und/oder dem Creader 319 zu vermeiden, lesen Sie bitte zuerst diese Bedienungsanleitung sorgfältig durch und beachten Sie mindestens die folgenden Sicherheitsvorkehrungen, wenn Sie an einem Fahrzeug arbeiten: z Führen Sie Fahrzeugprüfungen immer in einer sicheren Umgebung durch.
- Seite 5 Verbinden oder trennen Sie keine Testgeräte, während die Zündung eingeschaltet ist oder der Motor läuft. z Halten Sie den Creader 319 trocken, sauber, frei von Öl/Wasser oder Fett. Verwenden Sie bei Bedarf ein mildes Reinigungsmittel auf einem sauberen Tuch, um die Außenseite des Creader 319 zu reinigen.
- Seite 6 LAUNCH TECH START CReader 319- Benutzer 2.2 Diagnosefehlercodes (DTCs) OBD II-Diagnosefehlercodes sind Codes, die vom Bordcomputer-Diagnosesystem als Reaktion auf ein im Fahrzeug festgestelltes Problem gespeichert werden. Diese Codes identifizieren einen bestimmten Problembereich und sollen Ihnen einen Anhaltspunkt dafür geben, wo ein Fehler in einem Fahrzeug auftreten könnte. OBD II- Diagnosefehlercodes bestehen aus einem fünfstelligen alphanumerischen Code.
- Seite 7 LAUNCH TECH START CReader 319- Benutzer 2.3 Position des Data Link Connector (DLC) Der DLC (Data Link Connector oder Diagnostic Link Connector) ist der standardisierte 16-Hohlraum- Anschluss, an dem Diagnosecode-Lesegeräte mit dem Bordcomputer des Fahrzeugs verbunden sind. Der DLC befindet sich bei den meisten Fahrzeugen normalerweise 12 Zoll von der Mitte der Instrumententafel (Armaturenbrett) entfernt unter oder um die Fahrerseite herum.
- Seite 8 LAUNCH TECH START CReader 319- Benutzer Strategie. Kontinuierliche Überwachungen – Einige der Fahrzeugkomponenten oder -systeme werden kontinuierlich durch das OBD II-System des Fahrzeugs getestet, während andere nur unter bestimmten Fahrzeugbetriebsbedingungen getestet werden. Die unten aufgelisteten kontinuierlich überwachten Komponenten sind immer bereit: 1ÿ...
- Seite 9 LAUNCH TECH START CReader 319- Benutzer Monitore ständig evaluieren, werden sie die ganze Zeit als „Bereit“ gemeldet. Wenn das Testen eines bestimmten unterstützten nicht kontinuierlichen Monitors nicht abgeschlossen wurde, wird der Monitorstatus als „Nicht abgeschlossen“ oder „Nicht bereit“ gemeldet. Damit das OBD-Überwachungssystem bereit wird, sollte das Fahrzeug unter verschiedenen normalen Betriebsbedingungen gefahren werden.
- Seite 10 LAUNCH TECH START CReader 319- Benutzer zwingen das Fahrzeug, seine Onboard-Diagnose auszuführen. Eine Art Fahrzyklus muss durchgeführt werden, nachdem DTCs aus dem Speicher des PCM gelöscht oder die Batterie abgeklemmt wurde. Durch das Durchlaufen des kompletten Fahrzyklus eines Fahrzeugs werden die Bereitschaftsüberwachungen „eingestellt“, sodass zukünftige Fehler erkannt werden können.
- Seite 11 LAUNCH TECH START CReader 319-Benutzer 3. Produktbeschreibungen...
- Seite 12 -20°C ~70°C / -4°F~158°F ~70°C @ RH60% 7) Außenmaße: 121 x 82 x 26 mm LBH 8) Gewicht: < 500 3.3 Stromversorgung Die Stromversorgung des Creader 319 erfolgt über den Data Link Connector (DLC) des Fahrzeugs. Befolgen Sie die nachstehenden Schritte, um es einzuschalten: 1) Finden Sie DLC im Fahrzeug Für einige Fahrzeuge ist möglicherweise eine DLC-Abdeckung aus Kunststoff erhältlich, die Sie benötigen...
- Seite 13 START CReader 319- Benutzer Mit dem Creader 319 können Sie die folgenden Anpassungen und Einstellungen vornehmen: 1) Sprache auswählen: Wählt die gewünschte Sprache aus. Wählen Sie [Sprache] und drücken Sie [OK] Der Bildschirm zeigt die Benutzeroberfläche wie unten gezeigt an: Abbildung 3-3 Sie können die Taste [ ] [ ] drücken, um eine beliebige Sprache auszuwählen, und mit [[ok]] bestätigen.
- Seite 14 LAUNCH TECH START CReader 319- Benutzer Fahrzeuge, einschließlich Control Area Network (CAN). Die EPA verlangt, dass alle in den Vereinigten Staaten verkauften Fahrzeuge (Autos und leichte Lastwagen) ab Baujahr 1996 OBD II-konform sein müssen, und dazu gehören alle amerikanischen, asiatischen und europäischen Fahrzeuge.
- Seite 15 LAUNCH TECH START CReader 319- Benutzer 4.2 Diagnose Wählen Sie [Diagnose] im Hauptmenü und drücken Sie [ok ], dann wird der Bildschirm angezeigt Überwachen Sie die Statusschnittstelle wie folgt Abbildung 4-3 Drücken ], um zum Hauptmenü der Diagnose zurückzukehren, wird der Bildschirm...
- Seite 16 LAUNCH TECH START Manuel d'utilisation Creader Abbildung Mit den Tasten [ ] [ ] können Sie den ersten Buchstaben ändern. Es kann zwischen „P“, „B“, „C“ und „U“ umgeschaltet werden. Und drücke [ ] bewegt den Cursor zum nächsten. Und dann Drücken Sie die Taste [ ] [ ], um die Nummer einzugeben.
