Inhaltszusammenfassung für LAUNCH TECH Creader Professional MOT III
- Seite 1 Version: V1.00.000 Überarbeitungsdatum: 28.07.2020...
- Seite 2 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Urheberrechtsinformation Copyright © 2020 by LAUNCH TECH. CO., LTD. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Zustimmung von LAUNCH TECH. CO., LTD. reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopieren, Aufzeichnungen oder auf andere Weise verbreitet werden.
-
Seite 3: Wichtige Sicherheitshinweise
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Website unter www.cnlaunch.com besuchen oder an LAUNCH TECH schreiben. CO., LTD.,Launch Industrial Park, nördlich der Wuhe Avenue, Banxuegang, Bantian, Longgang, Shenzhen, Guangdong, P. R. China, um die schriftliche Genehmigung zur Verwendung der Materialien in diesem Handbuch für andere Zwecke oder für alle anderen Fragen im Zusammenhang mit diesem Handbuch... - Seite 4 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Trennen Sie die Stromversorgung nicht abrupt, wenn das Tool formatiert wird oder gerade hochgeladen oder heruntergeladen wird. Andernfalls kann es zu Programmfehlern kommen. Löschen Sie keine unbekannten Dateien und ändern Sie nicht den Namen von Dateien oder Verzeichnissen, die nicht von Ihnen erstellt wurden.
- Seite 5 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch und sicher ist, um eine Beschädigung der Testausrüstung oder das Erzeugen falscher Daten zu vermeiden. Autobatterien enthalten Schwefelsäure, die für die Haut schädlich ist. Während des Betriebs sollte ein direkter Kontakt mit den Autobatterien vermieden werden.
-
Seite 6: Inhaltsverzeichnis
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch INHALT Einleitung......................... 8 Produktproil ......................8 Eigenschaften ..................... 8 Sich mit dem Creader Professional MOT III vertraut machen ......9 Spezifikationen ....................10 Lieferumfang: ....................11 Vorbereitungen ...................... 12 Aufladen des Akkus..................12 Ein-/Ausschalten .................... - Seite 7 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Feedback....................... 40 Software Update ....................41 Profil („Profile“) ...................... 42 Mein Anschluss ....................42 Anschluss aktivieren ..................42 Firmware Fix ..................... 42 Mein Bericht ...................... 43 Diagnose Feedback ..................43 Profil („Profile“) ....................44 Passwort ändern ....................
-
Seite 8: Einleitung

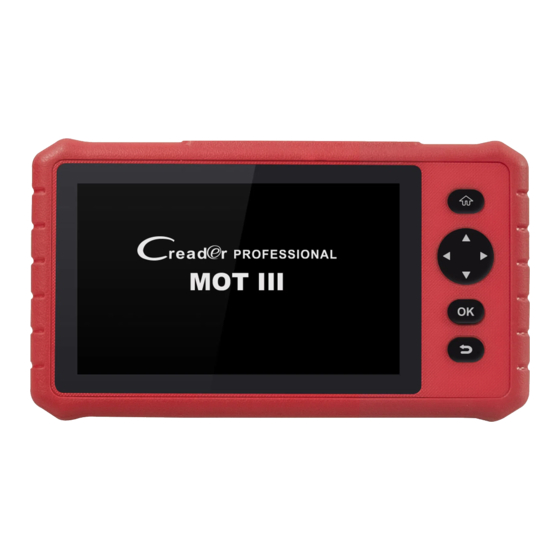

LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 1 Einleitung 1.1 Produktproil Creader Professional MOT III ist ein elegantes Android-basiertes Werkzeug zur Diagnose von Fahrzeugproblemen. Es zeichnet sich durch eine hohe Genauigkeit der Testergebnisse und eine breite Palette Fahrzeugen aus, die durch die fortschrittliche Diagnosetechnologie von LAUNCH abgedeckt werden. -
Seite 9: Sich Mit Dem Creader Professional Mot Iii Vertraut Machen
3. Anwendungen: Unterstützung angepasster androidbasierter Anwendungen für die Installation. 1.3 Sich mit dem Creader Professional MOT III vertraut machen Das Creader Professional MOT III System besteht aus zwei Teilen: Creader Professional MOT III-Tablet und VCI-Anschluss. Creader Professional MOT III-Tablet Ladeanschluss Anschluss an die Stromversorgung zum Aufladen. -
Seite 10: Spezifikationen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Drücken Sie die Navigationstaste, um zum Navigationstaste Zielelement oder zur Zieloption zu gelangen. OK-Taste Drücken Sie die OK-Taste, um die Optionen oder Auswahlen zu bestätigen Zurück-Taste Drücken Sie darauf, um zum vorherigen Bildschirm zurückzukehren. -
Seite 11: Lieferumfang
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Android 7.0 Betriebssystem Prozessor Quad core 1,5 GHz Arbeitsspeicher 2 GB Speicherplatz 32 GB 7 Zoll IPS-Bildschirm mit einer Auflösung von 1024 LCD-Bildschirm x 600 Pixel Wi-Fi/WLAN: WLAN 802.11 b/g/n Anschlussmöglichkei ... -
Seite 12: Vorbereitungen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 16-poliges Verlängerungskabel Kurzanleitung für den Einstieg Kennwortumschlag Hinweis: Einige Zubehörteile können je nach Verkaufsregion variieren, bitte wenden Sie sich an die örtliche Vertretung für Informationen zum Lieferumfang. 2 Vorbereitungen 2.1 Aufladen des Akkus... -
Seite 13: Ausschalten
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Hinweis: Wenn Sie dieses Werkzeug zum ersten Mal verwenden oder das Werkzeug über einen längeren Zeitraum nicht benutzt wird, könnte es sich nicht einschalten. Laden Sie das Gerät mindestens 5 Minuten lang auf und versuchen Sie, es wieder einzuschalten. -
Seite 14: Bildschirmhelligkeit Einstellen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch HOME Tippen Sie auf , um zum Android-Startbildschirm zu navigieren. Kürzlich Tippen Sie auf , um die kürzlich verwendeten gestartete Anwendungen anzuzeigen. Anwendungen Screenshot Tippen Sie auf , um einen Screenshot zu machen. -
Seite 15: Netzwerkeinstellung
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 3 Netzwerkeinstellung Das Tablet verfügt über integriertes WLAN, mit dem Sie online gehen können. Sobald Sie online sind, können Sie das Tool registrieren, im Internet surfen, Apps abrufen, E-Mails versenden, die Ferndiagnose starten und nach Software- Updates suchen usw. -
Seite 16: Erstmalige Benutzung
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 4 Erstmalige Benutzung 4.1 Diagnose-Ablaufdiagramm Für neue Benutzer: Folgen Sie bitte dem in Abb. 4-1 gezeigten Ablaufdiagramm, um sich mit dem Produkt vertraut zu machen und es zu benutzen. Abb. 4-1 4.2 Erstmalige Benutzung Tippen Sie bei der ersten Verwendung auf das Anwendungssymbol auf dem Startbildschirm, um es zu starten und den Hauptmenü-Bildschirm aufzurufen. -
Seite 17: Benutzerregistrierung
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 4.2.1 Benutzerregistrierung Tippen Sie oben rechts im Hauptmenü auf Anmelden („Login“): Abb. 4-2 1. Wenn Sie ein neuer Benutzer sind, tippen Sie auf Neuanmeldung („New Registration“). Siehe Abb. 4-3. Abb. 4-3 Hinweis: Um einen besseren Service zu erhalten, müssen Sie reale Informationen bereitstellen. - Seite 18 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch B. VCI-Anschluss aktivieren: Geben Sie in Abb. 4-4 die Seriennummer und den Aktivierungscode ein, die Sie im Kennwortumschlag finden können. Produkt- Produkt- Aktivierungsco Abb. 4-5 Hinweis: Um die Aktivierung zu beenden und später durchzuführen, tippen Sie auf Überspringen („Skip“).
-
Seite 19: Funktionsmenü
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Passwort ein und tippen Sie anschließend auf die Schaltfläche Anmelden („Login“), um das Hauptmenü direkt aufzurufen. Hinweis: Das Tablet verfügt über eine automatische Speicherfunktion. Sobald der Benutzername und das Kennwort korrekt eingegeben wurden, speichert das System es automatisch. -
Seite 20: Verbindung Mit Dem Fahrzeug
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Der Spannungsbereich der Fahrzeugbatterie sollte 9 bis 18 V DC betragen. Der Gashebel sollte nicht betätigt werden. Wählen Sie den VCI-Anschluss Wenn mit dem Tablet Fahrzeuge getestet werden sollen, die mit einer... -
Seite 21: Bluetooth-Einstellung
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch über ein standardisiertes DLC. Ein Fahrzeug, das nicht mit einem OBD II-Managementsystem ausgestattet ist, ermöglicht die Datenübertragung über eine DLC-Verbindung und liefert einigen Fällen eine Stromversorgung über Zigarettenanzünderbuchse oder über eine... - Seite 22 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch („Settings“) -> Bluetooth), schieben Sie den Bluetooth-Schalter auf ON und das Tablet beginnt mit der Suche nach allen verfügbaren Bluetooth-Geräten, tippen Sie zum Koppeln auf den gewünschten Anschluss. Standardmäßig lautet der Bluetooth-Name 98**********00 (wobei ***** für 8 Ziffern steht.).
-
Seite 23: Diagnose Starten
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 5 Diagnose starten Folgen Sie den folgenden Schritten, um eine neue Diagnose zu starten. Tippen Sie auf Diagnostik („Diagnostic“) und dann auf ein entsprechendes Diagnosesoftware-Logo. Nutzen Sie die Demo als Beispiel, um zu demonstrieren, wie ein Fahrzeug diagnostiziert wird. -
Seite 24: Fehlerbericht Anzeigen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Diese Funktion variiert von Fahrzeug zu Fahrzeug. Sie können schnell auf alle elektronischen Steuergeräte des Fahrzeugs zugreifen und einen detaillierten Bericht über den Fahrzeugzustand erstellen. Tippen Sie auf Statusbericht („Health Report“). Das System beginnt mit dem Scannen der ECUs. -
Seite 25: Dtc Löschen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Abb. 5-4 Nummer Funktion Zeigt das getestete System mit Fehlercodes an. Tippen Sie auf ein bestimmtes System, um eine detaillierte Erklärung zu dem jeweiligen Fehlercode anzuzeigen. Siehe Abb. 5-5. Steht für die Gesamtzahl der getesteten Systeme. -
Seite 26: Systemscan
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Hinweis: Durch das Löschen von DTCs werden die Probleme, die zum Ausgeben des Codes geführt haben, nicht behoben. Wenn keine korrekten Reparaturen durchgeführt werden, um das Problem zu beheben, durch das der oder die Fehlercodes ausgelöst wurden, erscheinen die Fehlercodes erneut und die Kontrollleuchte leuchtet... - Seite 27 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch („System Selection“). Der folgende Bildschirm wird angezeigt: Abb. 5-6 Bewegen Sie den Bildschirminhalt nach unten, um die weiteren Fahrzeugsysteme der nächsten Seite anzuzeigen. Tippen Sie auf das gewünschte System (z.B. ECM), um zur Seite mit den Testfunktionen zu gelangen.
-
Seite 28: Fehlercode Lesen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 5.3.1 Versionsinformation Mit dieser Funktion werden die Versionsinformationen des Systemmodus, der Fahrzeug-VIN, der Software und des Steuergeräts ausgelesen. Tippen Sie in Abb. 5-8 auf Versionsinformationen („Version Information“). Der Bildschirm wird wie in Abb. 5-9 angezeigt. -
Seite 29: Fehlerspeicher Löschen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Abb. 5-9 Bildschirmschaltflächen: Suche: Markieren Sie ein bestimmtes DTC-Element und tippen Sie darauf, um online nach weiteren Informationen zum ausgewählten DTC zu suchen. Bericht („Report“): Speichern der aktuellen Daten im Textformat. Alle Berichte werden unter dem Tab Diagnosebericht („Diagnostic Report“) im Menü... -
Seite 30: Datenstrom Lesen
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Tippen Sie auf Ja („Yes“). Das System löscht automatisch den aktuell vorhandenen Fehlercode. Hinweis: Nach dem Löschen sollten Sie die Fehlercodes erneut abrufen oder die Zündung einschalten und die Codes erneut abrufen. Sollten dann immer noch Fehlercodes im System sein, bitte beheben Sie den Code (=troubleshoot), indem Sie die Diagnoseanleitung der Fabrik verwenden, dann löschen Sie den Code und überprüfen Sie noch einmal. - Seite 31 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Seite auswählen („Select Page“): Tippen Sie darauf, um alle Elemente der aktuellen Seite auszuwählen. Um ein bestimmtes Datenstromelement auszuwählen, aktivieren Sie das Kontrollkästchen vor dem Elementnamen. Auswahl aufheben („Unselect“): Tippen Sie darauf, um die Auswahl aller Datenstromelemente aufzuheben.
- Seite 32 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch auf die am besten geeignete Weise anzeigen können. Graph - Zeigt die Parameter in Wellenformdiagrammen an. Abb. 5-12 Werte („Value“) - Dies ist der Standardmodus, in dem die Parameter in Texten und in Listenform angezeigt werden.
- Seite 33 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Abb. 5-13 Aufzeichnen („Record“): Tippen Sie darauf, um die Aufzeichnung von Diagnosedaten für die zukünftige Wiedergabe und Analyse zu starten. Die Dateinamen der gespeicherten Dateien werden nach den folgenden Regeln festgelegt: Es beginnt mit dem Fahrzeugtyp und dann mit der Startzeit des Datensatzes und endet mit .x431 (Um zwischen Dateien zu unterscheiden,...
-
Seite 34: Reset
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 6 Reset Der Reset-Bereich wurde speziell entwickelt, um Ihnen einen schnellen Zugriff Fahrzeugsysteme für verschiedene geplante Service- Wartungsarbeiten zu ermöglichen. Alle Reset-Vorgänge werden durch exekutive Befehle gesteuert. Befolgen Sie einfach die Anweisungen auf dem Bildschirm, um geeignete Ausführungsoptionen auszuwählen, korrekte Werte... - Seite 35 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch werden, muss die ABS-Bremsentlüftungsfunktion ausgeführt werden, um das ABS zu entlüften. AFS (Adaptive Front-lighting System) Reset Diese Funktion wird verwendet, um das adaptive Scheinwerfersystem zu initialisieren. Entsprechend der Umgebungslichtintensität kann das adaptive...
- Seite 36 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch e) Die DPF-Regenerations-MIL ist eingeschaltet und die Wartung wird ausgeführt. f) Das DPF-Regenerierungssteuermodul wird ersetzt. Elektronische Feststellbremse zurücksetzen 1. Wenn der Bremsbelag die Bremsbelagverschleißanzeige abschleift, sendet die Bremsbelagverschleißanzeige ein Warnsignal an den Bordcomputer mit dem Hinweis den Bremsbelag auszutauschen.
- Seite 37 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Autobatterie ausgeschaltet wurde), führt dies zu Schaltverzögerungen oder Aufprallproblemen. In diesem Fall muss diese Funktion ausgeführt werden, damit das Getriebe automatisch entsprechend den Fahrbedingungen kompensieren kann, um eine komfortablere und bessere Schaltqualität zu...
- Seite 38 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch werden, damit der Zylinder die Einspritzventile besser identifizieren kann, um die Kraftstoffeinspritzung genau zu steuern. Reset der Öl-Service-Leuchte Diese Funktion kann in den folgenden Fällen ausgeführt werden: 1. Wenn die Servicelampe leuchtet, müssen Sie das Fahrzeug warten. Nach dem Service müssen Sie die Fahrleistung oder die Fahrzeit zurücksetzen,...
- Seite 39 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Funktion zum Zurücksetzen des Reifendrucks ausgeführt werden, um den Reifendruck zurückzusetzen und den Reifendruck MIL abzuschalten. 2.Die Reifendruckrücksetzung muss nach den Wartungsarbeiten in den folgenden Fällen durchgeführt werden: Der Reifendruck ist zu niedrig, der Reifen ist undicht, das Reifendrucküberwachungsgerät wird ausgetauscht...
-
Seite 40: Feedback
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 7 Feedback Mit der Feedback-Funktion können Sie Diagnoseprobleme zur Analyse und Fehlerbehebung an uns senden. -
Seite 41: Software Update
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 8 Software Update Wenn eine neuere Version der Diagnosesoftware erkannt wird, erscheint eine entsprechende Meldung auf dem Bildschirm. Tippen Sie auf Jetzt Aktualisieren („Update now“), um in das Aktualisierungszentrum zu gelangen. Tippen Sie auf Aktualisieren („Update“), um den Download zu starten. Sobald der Download abgeschlossen ist, werden die Softwarepakete automatisch installiert. -
Seite 42: Profil („Profile")
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 9 Profil („Profile“) dieser Funktion können Benutzer VCI-Connector Diagnoseberichte überwachen. Zudem können persönliche Informationen verwaltet werden. 9.1 Mein Anschluss Diese Option wird verwendet, um alle Ihre aktivierten Anschlüsse zu verwalten. Wenn mehrere VCI-Anschlüsse für dieses Tool aktiviert sind, wird eine Liste der Anschlüsse auf dem Bildschirm angezeigt. -
Seite 43: Mein Bericht
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Softwarefehler zu beheben. Trennen Sie während des „Firmware Fix“ nicht die Stromversorgung und wechseln Sie nicht zu anderen Schnittstellen. 9.4 Mein Bericht Mit dieser Option wird der Diagnosebericht angezeigt, der bei der Fahrzeugdiagnose erstellt wurde. -
Seite 44: Profil („Profile")
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Mit diesem Element können Sie uns Ihre Diagnoseprobleme zur Analyse und Fehlerbehebung mitteilen. 9.6 Profil („Profile“) Verwenden Sie dieses Element, um persönliche Informationen anzuzeigen und zu konfigurieren. 9.7 Passwort ändern Mit diesem Element können Sie Ihr Login-Passwort ändern. -
Seite 45: Einstellungen („Settings")
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 10 Einstellungen („Settings“) Mit dieser Funktion können Benutzer Ihre persönlichen Informationen verwalten, Systemeinstellungen konfigurieren Fahrzeugprobleme oder Diagnoseberichte zur Analyse an uns senden. 10.1 Maßeinheiten Das System unterstützt die Einstellung der Maßeinheit. Das metrisches System und das englische System sind verfügbar. -
Seite 46: Sonstiges
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 11 Sonstiges 11.1 Datensynchronisation Mit einem USB-Kabel können Sie Mediendateien und APK auf einen PC oder von einem PC auf das Tablet übertragen. 11.1.1 Verbindung zum PC herstellen 1. Schließen Sie das Tablet mit einem USB-Kabel an Ihren PC an. -
Seite 47: Faq
LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch 12 FAQ 1. Wie verringert man den Stromverbrauch des Gerätes? Bitte schalten Sie den Bildschirm aus, während das Tablet inaktiv ist. Stellen Sie eine kürzere Standby-Zeit ein. Verringern Sie die Helligkeit des Bildschirms. - Seite 48 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Vorsicht: Das Zurücksetzen des Tablets kann zu Datenverlust führen. Bitte stellen Sie sicher, dass wichtige Daten gesichert wurden, bevor Sie diese Funktion verwenden. Gehen Sie folgendermaßen vor, um das Tablet zurückzusetzen: 1. Tap Einstellungen („Settings“) --> Zurücksetzen („Back & Reset“);...
- Seite 49 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Gewährleistung DIESE GARANTIE IST AUSDRÜCKLICH AUF PERSONEN BESCHRÄNKT, DIE LAUNCH-PRODUKTE ZUM ZWECKE DES WEITERVERKAUFS ODER ZUR VERWENDUNG IM RAHMEN DES NORMALEN GESCHÄFTSBETRIEBS DES KÄUFERS ERWERBEN. LAUNCH gewährt ab dem Zeitpunkt der Lieferung an den Benutzer ein Jahr Garantie auf Material- und Verarbeitungsfehler auf die elektronischen Produkte.
- Seite 50 LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch Wenn Sie während der Bedienung des Gerätes Fragen haben, rufen Sie bitte diese Telefonnummer +86-755-84557891 an. Wenn für Ihr Gerät ein Reparaturservice erforderlich ist, senden Sie es mit einer Kopie des Kaufbelegs und einem Hinweis auf das Problem an den Hersteller zurück.
