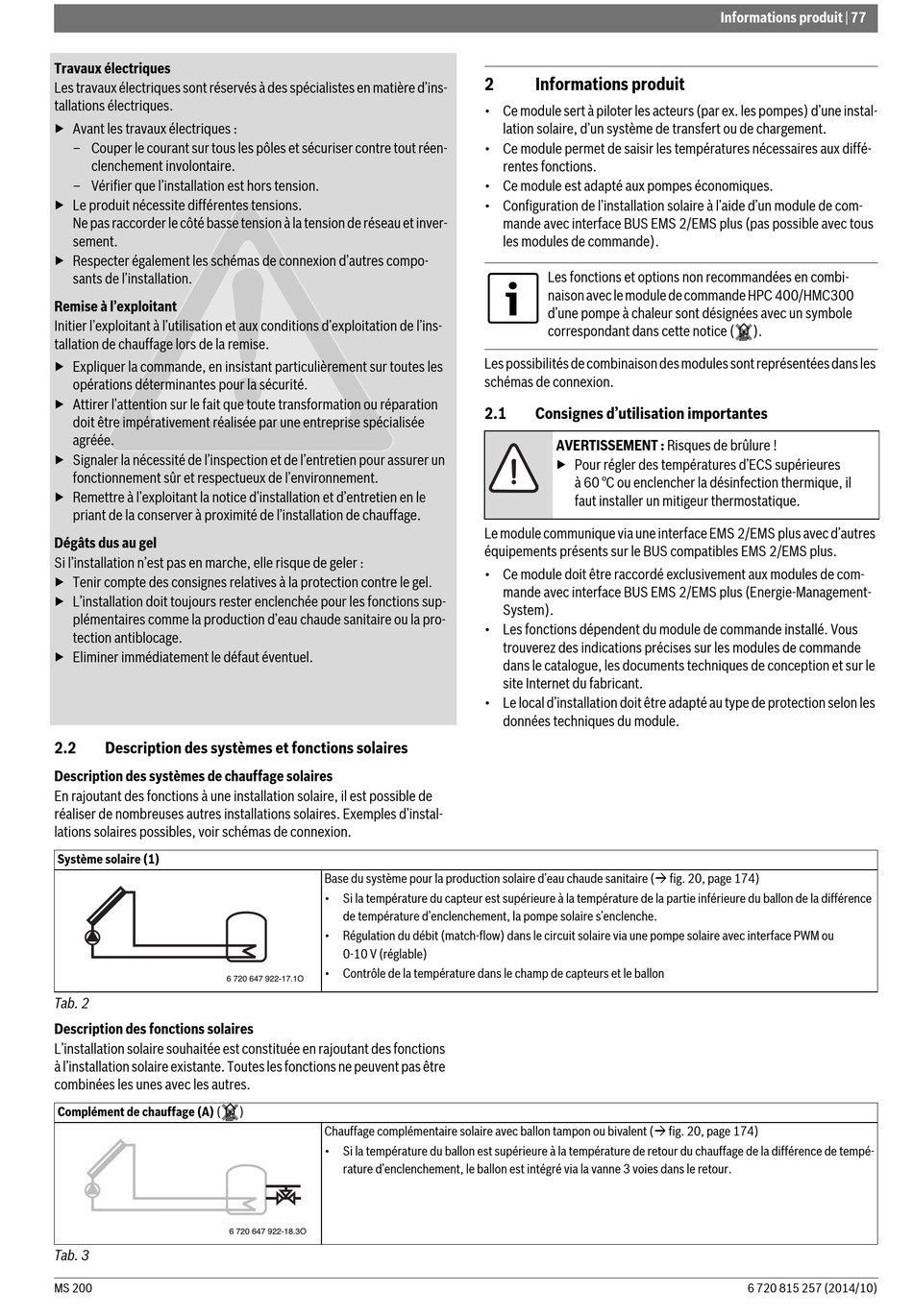

Informations Produit; Consignes D'utilisation Importantes; Description Des Systèmes Et Fonctions Solaires - Bosch MS 200 Installationsanleitung

Travaux électriques
Les travaux électriques sont réservés à des spécialistes en matière d'ins-
tallations électriques.
▶ Avant les travaux électriques :
– Couper le courant sur tous les pôles et sécuriser contre tout réen-
clenchement involontaire.
– Vérifier que l'installation est hors tension.
▶ Le produit nécessite différentes tensions.
Ne pas raccorder le côté basse tension à la tension de réseau et inver-
sement.
▶ Respecter également les schémas de connexion d'autres compo-
sants de l'installation.
Remise à l'exploitant
Initier l'exploitant à l'utilisation et aux conditions d'exploitation de l'ins-
tallation de chauffage lors de la remise.
▶ Expliquer la commande, en insistant particulièrement sur toutes les
opérations déterminantes pour la sécurité.
▶ Attirer l'attention sur le fait que toute transformation ou réparation
doit être impérativement réalisée par une entreprise spécialisée
agréée.
▶ Signaler la nécessité de l'inspection et de l'entretien pour assurer un
fonctionnement sûr et respectueux de l'environnement.
▶ Remettre à l'exploitant la notice d'installation et d'entretien en le
priant de la conserver à proximité de l'installation de chauffage.
Dégâts dus au gel
Si l'installation n'est pas en marche, elle risque de geler :
▶ Tenir compte des consignes relatives à la protection contre le gel.
▶ L'installation doit toujours rester enclenchée pour les fonctions sup-
plémentaires comme la production d'eau chaude sanitaire ou la pro-
tection antiblocage.
▶ Eliminer immédiatement le défaut éventuel.
2.2 Description des systèmes et fonctions solaires
Description des systèmes de chauffage solaires
En rajoutant des fonctions à une installation solaire, il est possible de
réaliser de nombreuses autres installations solaires. Exemples d'instal-
lations solaires possibles, voir schémas de connexion.
Système solaire (1)
Tab. 2
Description des fonctions solaires
L'installation solaire souhaitée est constituée en rajoutant des fonctions
à l'installation solaire existante. Toutes les fonctions ne peuvent pas être
combinées les unes avec les autres.
Complément de chauffage (A) (
Tab. 3
MS 200
Base du système pour la production solaire d'eau chaude sanitaire ( fig. 20, page 174)
• Si la température du capteur est supérieure à la température de la partie inférieure du ballon de la différence
de température d'enclenchement, la pompe solaire s'enclenche.
• Régulation du débit (match-flow) dans le circuit solaire via une pompe solaire avec interface PWM ou
0-10 V (réglable)
• Contrôle de la température dans le champ de capteurs et le ballon
6 720 647 922-17.1O
)
Chauffage complémentaire solaire avec ballon tampon ou bivalent ( fig. 20, page 174)
• Si la température du ballon est supérieure à la température de retour du chauffage de la différence de tempé-
rature d'enclenchement, le ballon est intégré via la vanne 3 voies dans le retour.
6 720 647 922-18.3O
2

Informations produit

• Ce module sert à piloter les acteurs (par ex. les pompes) d'une instal-
lation solaire, d'un système de transfert ou de chargement.
• Ce module permet de saisir les températures nécessaires aux diffé-
rentes fonctions.
• Ce module est adapté aux pompes économiques.
• Configuration de l'installation solaire à l'aide d'un module de com-
mande avec interface BUS EMS 2/EMS plus (pas possible avec tous
les modules de commande).
Les fonctions et options non recommandées en combi-
naison avec le module de commande HPC 400/HMC300
d'une pompe à chaleur sont désignées avec un symbole
correspondant dans cette notice (
Les possibilités de combinaison des modules sont représentées dans les
schémas de connexion.
2.1

Consignes d'utilisation importantes

AVERTISSEMENT : Risques de brûlure !
▶ Pour régler des températures d'ECS supérieures
à 60 °C ou enclencher la désinfection thermique, il
faut installer un mitigeur thermostatique.
Le module communique via une interface EMS 2/EMS plus avec d'autres
équipements présents sur le BUS compatibles EMS 2/EMS plus.
• Ce module doit être raccordé exclusivement aux modules de com-
mande avec interface BUS EMS 2/EMS plus (Energie-Management-
System).
• Les fonctions dépendent du module de commande installé. Vous
trouverez des indications précises sur les modules de commande
dans le catalogue, les documents techniques de conception et sur le
site Internet du fabricant.
• Le local d'installation doit être adapté au type de protection selon les
données techniques du module.
Informations produit | 77
).
