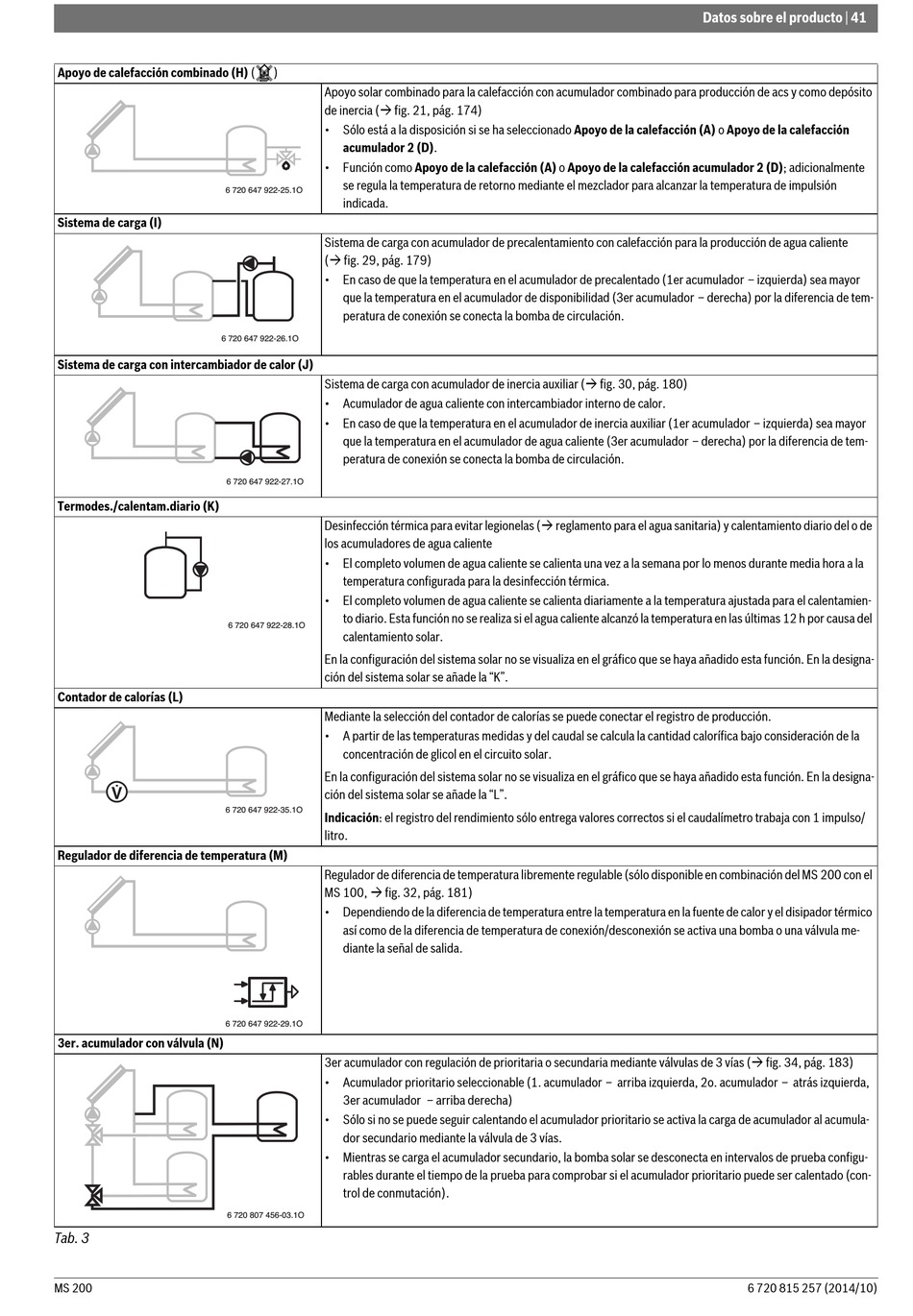

Apoyo de calefacción combinado (H) (
6 720 647 922-25.1O
Sistema de carga (I)
6 720 647 922-26.1O
Sistema de carga con intercambiador de calor (J)
6 720 647 922-27.1O
Termodes./calentam.diario (K)
Contador de calorías (L)
V
6 720 647 922-35.1O
Regulador de diferencia de temperatura (M)
6 720 647 922-29.1O
3er. acumulador con válvula (N)
Tab. 3
MS 200
)
Apoyo solar combinado para la calefacción con acumulador combinado para producción de acs y como depósito
de inercia ( fig. 21, pág. 174)
• Sólo está a la disposición si se ha seleccionado Apoyo de la calefacción (A) o Apoyo de la calefacción
acumulador 2 (D).
• Función como Apoyo de la calefacción (A) o Apoyo de la calefacción acumulador 2 (D); adicionalmente
se regula la temperatura de retorno mediante el mezclador para alcanzar la temperatura de impulsión
indicada.
Sistema de carga con acumulador de precalentamiento con calefacción para la producción de agua caliente
( fig. 29, pág. 179)
• En caso de que la temperatura en el acumulador de precalentado (1er acumulador – izquierda) sea mayor
que la temperatura en el acumulador de disponibilidad (3er acumulador – derecha) por la diferencia de tem-
peratura de conexión se conecta la bomba de circulación.
Sistema de carga con acumulador de inercia auxiliar ( fig. 30, pág. 180)
• Acumulador de agua caliente con intercambiador interno de calor.
• En caso de que la temperatura en el acumulador de inercia auxiliar (1er acumulador – izquierda) sea mayor
que la temperatura en el acumulador de agua caliente (3er acumulador – derecha) por la diferencia de tem-
peratura de conexión se conecta la bomba de circulación.
Desinfección térmica para evitar legionelas ( reglamento para el agua sanitaria) y calentamiento diario del o de
los acumuladores de agua caliente
• El completo volumen de agua caliente se calienta una vez a la semana por lo menos durante media hora a la
temperatura configurada para la desinfección térmica.
• El completo volumen de agua caliente se calienta diariamente a la temperatura ajustada para el calentamien-
to diario. Esta función no se realiza si el agua caliente alcanzó la temperatura en las últimas 12 h por causa del
6 720 647 922-28.1O
calentamiento solar.
En la configuración del sistema solar no se visualiza en el gráfico que se haya añadido esta función. En la designa-
ción del sistema solar se añade la "K".
Mediante la selección del contador de calorías se puede conectar el registro de producción.
• A partir de las temperaturas medidas y del caudal se calcula la cantidad calorífica bajo consideración de la
concentración de glicol en el circuito solar.
En la configuración del sistema solar no se visualiza en el gráfico que se haya añadido esta función. En la designa-
ción del sistema solar se añade la "L".
Indicación: el registro del rendimiento sólo entrega valores correctos si el caudalímetro trabaja con 1 impulso/
litro.
Regulador de diferencia de temperatura libremente regulable (sólo disponible en combinación del MS 200 con el
MS 100,  fig. 32, pág. 181)
• Dependiendo de la diferencia de temperatura entre la temperatura en la fuente de calor y el disipador térmico
así como de la diferencia de temperatura de conexión/desconexión se activa una bomba o una válvula me-
diante la señal de salida.
3er acumulador con regulación de prioritaria o secundaria mediante válvulas de 3 vías ( fig. 34, pág. 183)
• Acumulador prioritario seleccionable (1. acumulador – arriba izquierda, 2o. acumulador – atrás izquierda,
3er acumulador – arriba derecha)
• Sólo si no se puede seguir calentando el acumulador prioritario se activa la carga de acumulador al acumula-
dor secundario mediante la válvula de 3 vías.
• Mientras se carga el acumulador secundario, la bomba solar se desconecta en intervalos de prueba configu-
rables durante el tiempo de la prueba para comprobar si el acumulador prioritario puede ser calentado (con-
trol de conmutación).
6 720 807 456-03.1O
