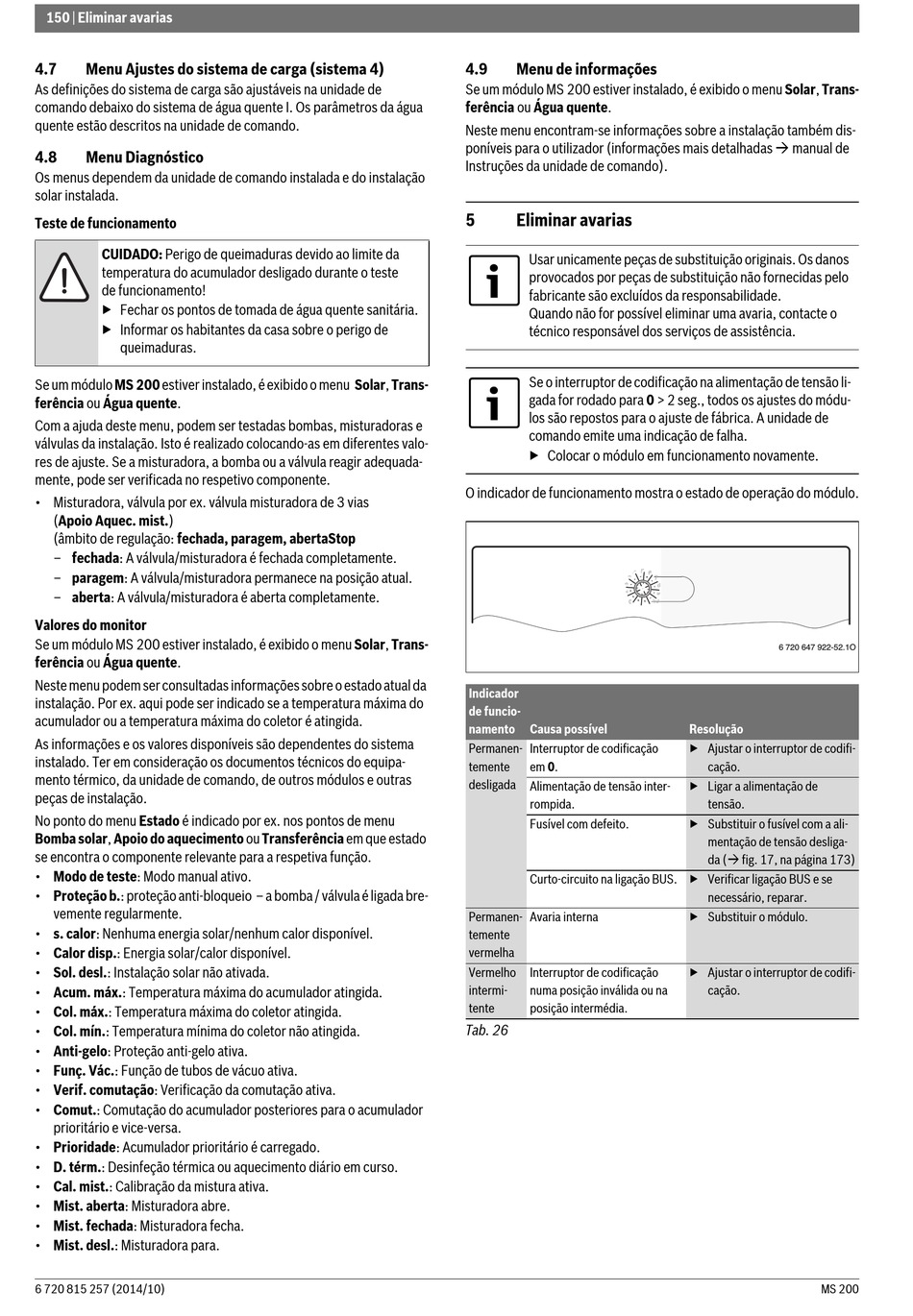

150 | Eliminar avarias

4.7

Menu Ajustes do sistema de carga (sistema 4)

As definições do sistema de carga são ajustáveis na unidade de
comando debaixo do sistema de água quente I. Os parâmetros da água
quente estão descritos na unidade de comando.
4.8 Menu Diagnóstico
Os menus dependem da unidade de comando instalada e do instalação
solar instalada.
Teste de funcionamento
CUIDADO: Perigo de queimaduras devido ao limite da
temperatura do acumulador desligado durante o teste
de funcionamento!
▶ Fechar os pontos de tomada de água quente sanitária.
▶ Informar os habitantes da casa sobre o perigo de
queimaduras.
Se um módulo MS 200 estiver instalado, é exibido o menu Solar, Trans-
ferência ou Água quente.
Com a ajuda deste menu, podem ser testadas bombas, misturadoras e
válvulas da instalação. Isto é realizado colocando-as em diferentes valo-
res de ajuste. Se a misturadora, a bomba ou a válvula reagir adequada-
mente, pode ser verificada no respetivo componente.
• Misturadora, válvula por ex. válvula misturadora de 3 vias
(Apoio Aquec. mist.)
(âmbito de regulação: fechada, paragem, abertaStop
– fechada: A válvula/misturadora é fechada completamente.
– paragem: A válvula/misturadora permanece na posição atual.
– aberta: A válvula/misturadora é aberta completamente.
Valores do monitor
Se um módulo MS 200 estiver instalado, é exibido o menu Solar, Trans-
ferência ou Água quente.
Neste menu podem ser consultadas informações sobre o estado atual da
instalação. Por ex. aqui pode ser indicado se a temperatura máxima do
acumulador ou a temperatura máxima do coletor é atingida.
As informações e os valores disponíveis são dependentes do sistema
instalado. Ter em consideração os documentos técnicos do equipa-
mento térmico, da unidade de comando, de outros módulos e outras
peças de instalação.
No ponto do menu Estado é indicado por ex. nos pontos de menu
Bomba solar, Apoio do aquecimento ou Transferência em que estado
se encontra o componente relevante para a respetiva função.
• Modo de teste: Modo manual ativo.
• Proteção b.: proteção anti-bloqueio – a bomba / válvula é ligada bre-
vemente regularmente.
• s. calor: Nenhuma energia solar/nenhum calor disponível.
• Calor disp.: Energia solar/calor disponível.
• Sol. desl.: Instalação solar não ativada.
• Acum. máx.: Temperatura máxima do acumulador atingida.
• Col. máx.: Temperatura máxima do coletor atingida.
• Col. mín.: Temperatura mínima do coletor não atingida.
• Anti-gelo: Proteção anti-gelo ativa.
• Funç. Vác.: Função de tubos de vácuo ativa.
• Verif. comutação: Verificação da comutação ativa.
• Comut.: Comutação do acumulador posteriores para o acumulador
prioritário e vice-versa.
• Prioridade: Acumulador prioritário é carregado.
• D. térm.: Desinfeção térmica ou aquecimento diário em curso.
• Cal. mist.: Calibração da mistura ativa.
• Mist. aberta: Misturadora abre.
• Mist. fechada: Misturadora fecha.
• Mist. desl.: Misturadora para.
6 720 815 257 (2014/10)
4.9 Menu de informações
Se um módulo MS 200 estiver instalado, é exibido o menu Solar, Trans-
ferência ou Água quente.
Neste menu encontram-se informações sobre a instalação também dis-
poníveis para o utilizador (informações mais detalhadas  manual de
Instruções da unidade de comando).
5 Eliminar avarias
Usar unicamente peças de substituição originais. Os danos
provocados por peças de substituição não fornecidas pelo
fabricante são excluídos da responsabilidade.
Quando não for possível eliminar uma avaria, contacte o
técnico responsável dos serviços de assistência.
Se o interruptor de codificação na alimentação de tensão li-
gada for rodado para 0 > 2 seg., todos os ajustes do módu-
los são repostos para o ajuste de fábrica. A unidade de
comando emite uma indicação de falha.
▶ Colocar o módulo em funcionamento novamente.
O indicador de funcionamento mostra o estado de operação do módulo.
4 5 6
3
2
1
0
Indicador
de funcio-
namento Causa possível
Permanen- Interruptor de codificação
temente em 0.
desligada
Alimentação de tensão inter-
rompida.
Fusível com defeito.
Curto-circuito na ligação BUS. ▶ Verificar ligação BUS e se
Permanen- Avaria interna
temente
vermelha
Vermelho Interruptor de codificação
intermi- numa posição inválida ou na
tente posição intermédia.
Tab. 26
7
8
9
10
6 720 647 922-52.1O
Resolução
▶ Ajustar o interruptor de codifi-
cação.
▶ Ligar a alimentação de
tensão.
▶ Substituir o fusível com a ali-
mentação de tensão desliga-
da ( fig. 17, na página 173)
necessário, reparar.
▶ Substituir o módulo.
▶ Ajustar o interruptor de codifi-
cação.
MS 200
