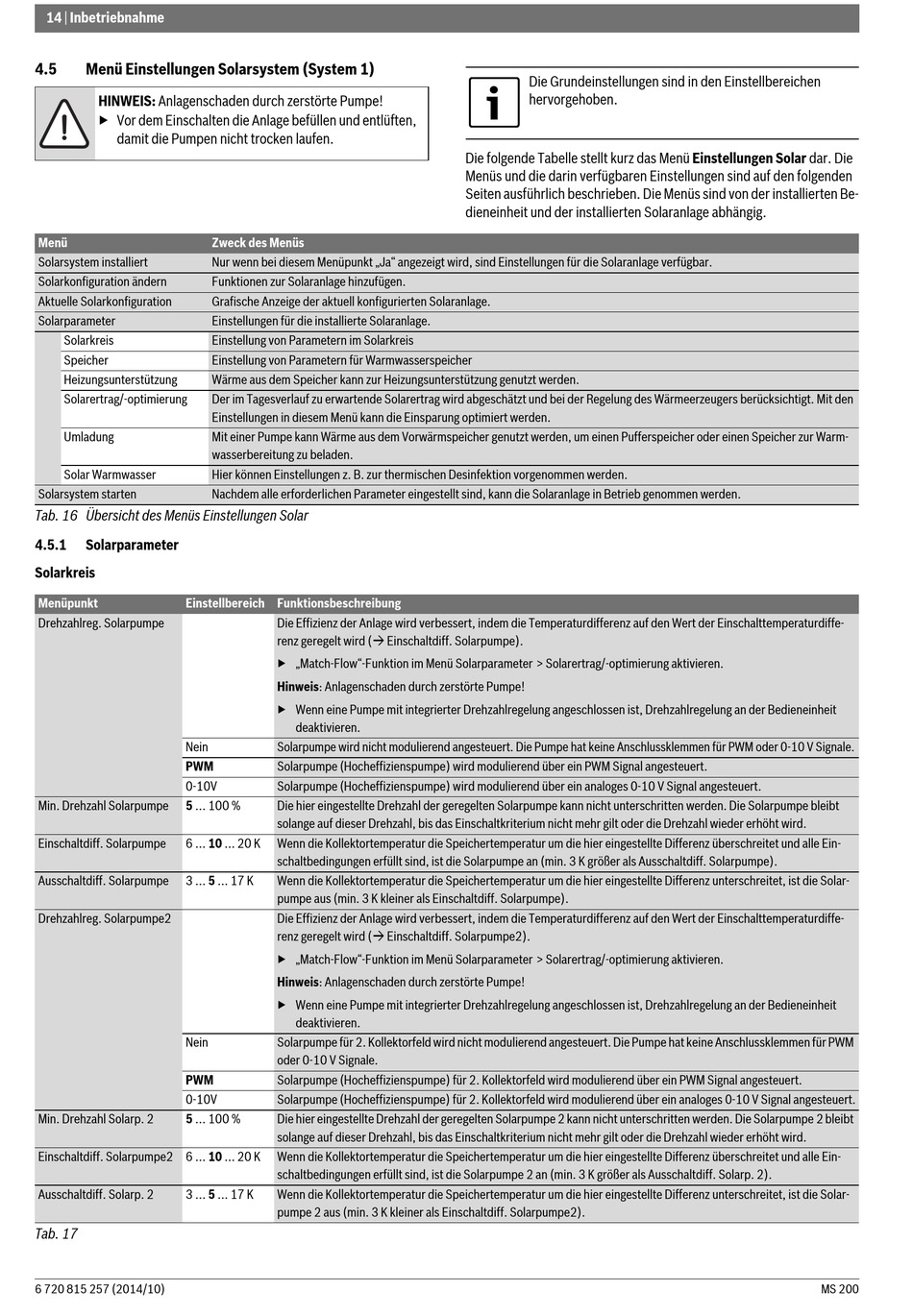

14 | Inbetriebnahme
4.5 Menü Einstellungen Solarsystem (System 1)
HINWEIS: Anlagenschaden durch zerstörte Pumpe!
▶ Vor dem Einschalten die Anlage befüllen und entlüften,
damit die Pumpen nicht trocken laufen.
Menü
Solarsystem installiert
Solarkonfiguration ändern
Aktuelle Solarkonfiguration

Solarparameter

Solarkreis
Speicher
Heizungsunterstützung
Solarertrag/-optimierung
Umladung
Solar Warmwasser
Solarsystem starten
Tab. 16 Übersicht des Menüs Einstellungen Solar
4.5.1 Solarparameter
Solarkreis
Menüpunkt

Einstellbereich Funktionsbeschreibung

Drehzahlreg. Solarpumpe
Nein
PWM
0-10V
Min. Drehzahl Solarpumpe 5 ... 100 %
Einschaltdiff. Solarpumpe 6 ... 10 ... 20 K
Ausschaltdiff. Solarpumpe 3 ... 5 ... 17 K
Drehzahlreg. Solarpumpe2
Nein
PWM
0-10V
Min. Drehzahl Solarp. 2 5 ... 100 %
Einschaltdiff. Solarpumpe2 6 ... 10 ... 20 K
Ausschaltdiff. Solarp. 2 3 ... 5 ... 17 K
Tab. 17
6 720 815 257 (2014/10)
Zweck des Menüs
Nur wenn bei diesem Menüpunkt „Ja" angezeigt wird, sind Einstellungen für die Solaranlage verfügbar.
Funktionen zur Solaranlage hinzufügen.
Grafische Anzeige der aktuell konfigurierten Solaranlage.
Einstellungen für die installierte Solaranlage.
Einstellung von Parametern im Solarkreis
Einstellung von Parametern für Warmwasserspeicher
Wärme aus dem Speicher kann zur Heizungsunterstützung genutzt werden.
Der im Tagesverlauf zu erwartende Solarertrag wird abgeschätzt und bei der Regelung des Wärmeerzeugers berücksichtigt. Mit den
Einstellungen in diesem Menü kann die Einsparung optimiert werden.
Mit einer Pumpe kann Wärme aus dem Vorwärmspeicher genutzt werden, um einen Pufferspeicher oder einen Speicher zur Warm-
wasserbereitung zu beladen.
Hier können Einstellungen z. B. zur thermischen Desinfektion vorgenommen werden.
Nachdem alle erforderlichen Parameter eingestellt sind, kann die Solaranlage in Betrieb genommen werden.
Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Einschalttemperaturdiffe-
renz geregelt wird ( Einschaltdiff. Solarpumpe).
▶ „Match-Flow"-Funktion im Menü Solarparameter > Solarertrag/-optimierung aktivieren.
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung angeschlossen ist, Drehzahlregelung an der Bedieneinheit
deaktivieren.
Solarpumpe wird nicht modulierend angesteuert. Die Pumpe hat keine Anschlussklemmen für PWM oder 0-10 V Signale.
Solarpumpe (Hocheffizienspumpe) wird modulierend über ein PWM Signal angesteuert.
Solarpumpe (Hocheffizienspumpe) wird modulierend über ein analoges 0-10 V Signal angesteuert.
Die hier eingestellte Drehzahl der geregelten Solarpumpe kann nicht unterschritten werden. Die Solarpumpe bleibt
solange auf dieser Drehzahl, bis das Einschaltkriterium nicht mehr gilt oder die Drehzahl wieder erhöht wird.
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz überschreitet und alle Ein-
schaltbedingungen erfüllt sind, ist die Solarpumpe an (min. 3 K größer als Ausschaltdiff. Solarpumpe).
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz unterschreitet, ist die Solar-
pumpe aus (min. 3 K kleiner als Einschaltdiff. Solarpumpe).
Die Effizienz der Anlage wird verbessert, indem die Temperaturdifferenz auf den Wert der Einschalttemperaturdiffe-
renz geregelt wird ( Einschaltdiff. Solarpumpe2).
▶ „Match-Flow"-Funktion im Menü Solarparameter > Solarertrag/-optimierung aktivieren.
Hinweis: Anlagenschaden durch zerstörte Pumpe!
▶ Wenn eine Pumpe mit integrierter Drehzahlregelung angeschlossen ist, Drehzahlregelung an der Bedieneinheit
deaktivieren.
Solarpumpe für 2. Kollektorfeld wird nicht modulierend angesteuert. Die Pumpe hat keine Anschlussklemmen für PWM
oder 0-10 V Signale.
Solarpumpe (Hocheffizienspumpe) für 2. Kollektorfeld wird modulierend über ein PWM Signal angesteuert.
Solarpumpe (Hocheffizienspumpe) für 2. Kollektorfeld wird modulierend über ein analoges 0-10 V Signal angesteuert.
Die hier eingestellte Drehzahl der geregelten Solarpumpe 2 kann nicht unterschritten werden. Die Solarpumpe 2 bleibt
solange auf dieser Drehzahl, bis das Einschaltkriterium nicht mehr gilt oder die Drehzahl wieder erhöht wird.
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz überschreitet und alle Ein-
schaltbedingungen erfüllt sind, ist die Solarpumpe 2 an (min. 3 K größer als Ausschaltdiff. Solarp. 2).
Wenn die Kollektortemperatur die Speichertemperatur um die hier eingestellte Differenz unterschreitet, ist die Solar-
pumpe 2 aus (min. 3 K kleiner als Einschaltdiff. Solarpumpe2).
Die Grundeinstellungen sind in den Einstellbereichen
hervorgehoben.
Die folgende Tabelle stellt kurz das Menü Einstellungen Solar dar. Die
Menüs und die darin verfügbaren Einstellungen sind auf den folgenden
Seiten ausführlich beschrieben. Die Menüs sind von der installierten Be-
dieneinheit und der installierten Solaranlage abhängig.
MS 200
