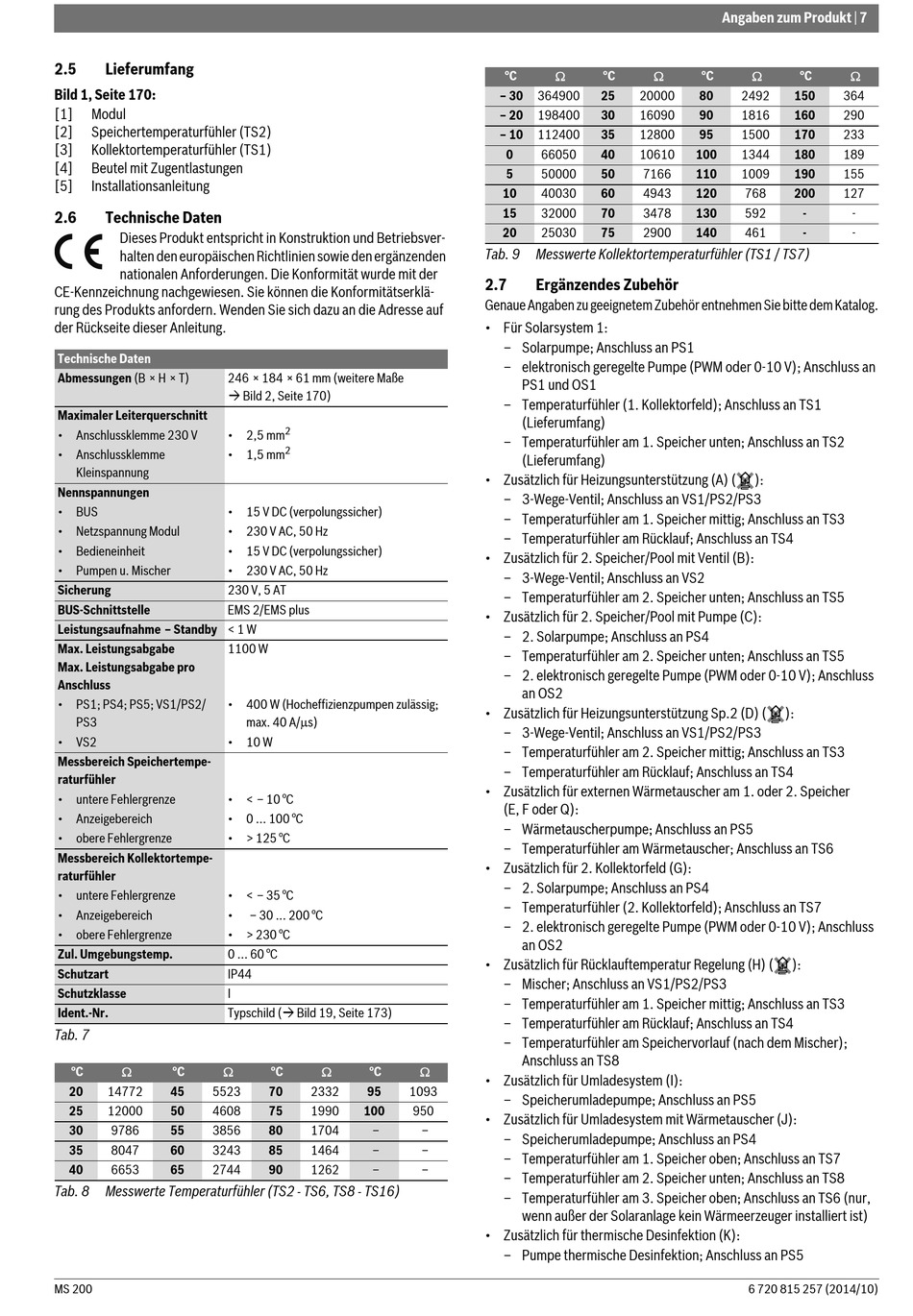

Lieferumfang; Technische Daten; Ergänzendes Zubehör - Bosch MS 200 Installationsanleitung

2.5

Lieferumfang

Bild 1, Seite 170:
[1] Modul
[2] Speichertemperaturfühler (TS2)
[3] Kollektortemperaturfühler (TS1)
[4] Beutel mit Zugentlastungen
[5] Installationsanleitung
2.6

Technische Daten

Dieses Produkt entspricht in Konstruktion und Betriebsver-
halten den europäischen Richtlinien sowie den ergänzenden
nationalen Anforderungen. Die Konformität wurde mit der
CE-Kennzeichnung nachgewiesen. Sie können die Konformitätserklä-
rung des Produkts anfordern. Wenden Sie sich dazu an die Adresse auf
der Rückseite dieser Anleitung.
Technische Daten
Abmessungen (B × H × T)
Maximaler Leiterquerschnitt
• Anschlussklemme 230 V
• Anschlussklemme
Kleinspannung
Nennspannungen
• BUS
• Netzspannung Modul
• Bedieneinheit
• Pumpen u. Mischer
Sicherung
BUS-Schnittstelle
Leistungsaufnahme – Standby < 1 W
Max. Leistungsabgabe
Max. Leistungsabgabe pro
Anschluss
• PS1; PS4; PS5; VS1/PS2/
PS3
• VS2
Messbereich Speichertempe-
raturfühler
• untere Fehlergrenze
• Anzeigebereich
• obere Fehlergrenze
Messbereich Kollektortempe-
raturfühler
• untere Fehlergrenze
• Anzeigebereich
• obere Fehlergrenze
Zul. Umgebungstemp.
Schutzart
Schutzklasse
Ident.-Nr.
Tab. 7
 
°C °C
20 14772 45 5523
25 12000 50 4608
30 9786 55 3856
35 8047 60 3243
40 6653 65 2744
Tab. 8 Messwerte Temperaturfühler (TS2 - TS6, TS8 - TS16)
MS 200
246 × 184 × 61 mm (weitere Maße
 Bild 2, Seite 170)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS 2/EMS plus
1100 W
• 400 W (Hocheffizienzpumpen zulässig;
max. 40 A/s)
• 10 W
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
• – 30 ... 200 °C
• > 230 °C
0 ... 60 °C
IP44
I
Typschild ( Bild 19, Seite 173)

°C °C
70 2332 95
75 1990 100
80 1704 –
85 1464 –
90 1262 –

°C
– 30 364900
– 20 198400
– 10 112400
0 66050
5 50000
10 40030
15 32000
20 25030
Tab. 9 Messwerte Kollektortemperaturfühler (TS1 / TS7)
2.7 Ergänzendes Zubehör
Genaue Angaben zu geeignetem Zubehör entnehmen Sie bitte dem Katalog.
• Für Solarsystem 1:
– Solarpumpe; Anschluss an PS1
– elektronisch geregelte Pumpe (PWM oder 0-10 V); Anschluss an
PS1 und OS1
– Temperaturfühler (1. Kollektorfeld); Anschluss an TS1
(Lieferumfang)
– Temperaturfühler am 1. Speicher unten; Anschluss an TS2
(Lieferumfang)
• Zusätzlich für Heizungsunterstützung (A) (
– 3-Wege-Ventil; Anschluss an VS1/PS2/PS3
– Temperaturfühler am 1. Speicher mittig; Anschluss an TS3
– Temperaturfühler am Rücklauf; Anschluss an TS4
• Zusätzlich für 2. Speicher/Pool mit Ventil (B):
– 3-Wege-Ventil; Anschluss an VS2
– Temperaturfühler am 2. Speicher unten; Anschluss an TS5
• Zusätzlich für 2. Speicher/Pool mit Pumpe (C):
– 2. Solarpumpe; Anschluss an PS4
– Temperaturfühler am 2. Speicher unten; Anschluss an TS5
– 2. elektronisch geregelte Pumpe (PWM oder 0-10 V); Anschluss
an OS2
• Zusätzlich für Heizungsunterstützung Sp.2 (D) (
– 3-Wege-Ventil; Anschluss an VS1/PS2/PS3
– Temperaturfühler am 2. Speicher mittig; Anschluss an TS3
– Temperaturfühler am Rücklauf; Anschluss an TS4
• Zusätzlich für externen Wärmetauscher am 1. oder 2. Speicher
(E, F oder Q):
– Wärmetauscherpumpe; Anschluss an PS5
– Temperaturfühler am Wärmetauscher; Anschluss an TS6
• Zusätzlich für 2. Kollektorfeld (G):
– 2. Solarpumpe; Anschluss an PS4
– Temperaturfühler (2. Kollektorfeld); Anschluss an TS7
– 2. elektronisch geregelte Pumpe (PWM oder 0-10 V); Anschluss
an OS2
• Zusätzlich für Rücklauftemperatur Regelung (H) (
– Mischer; Anschluss an VS1/PS2/PS3
– Temperaturfühler am 1. Speicher mittig; Anschluss an TS3
– Temperaturfühler am Rücklauf; Anschluss an TS4
– Temperaturfühler am Speichervorlauf (nach dem Mischer);
Anschluss an TS8

• Zusätzlich für Umladesystem (I):
1093
– Speicherumladepumpe; Anschluss an PS5
950
• Zusätzlich für Umladesystem mit Wärmetauscher (J):
–
– Speicherumladepumpe; Anschluss an PS4
–
– Temperaturfühler am 1. Speicher oben; Anschluss an TS7
–
– Temperaturfühler am 2. Speicher unten; Anschluss an TS8
– Temperaturfühler am 3. Speicher oben; Anschluss an TS6 (nur,
wenn außer der Solaranlage kein Wärmeerzeuger installiert ist)
• Zusätzlich für thermische Desinfektion (K):
– Pumpe thermische Desinfektion; Anschluss an PS5
