Bosch MS100 Installationsanleitung

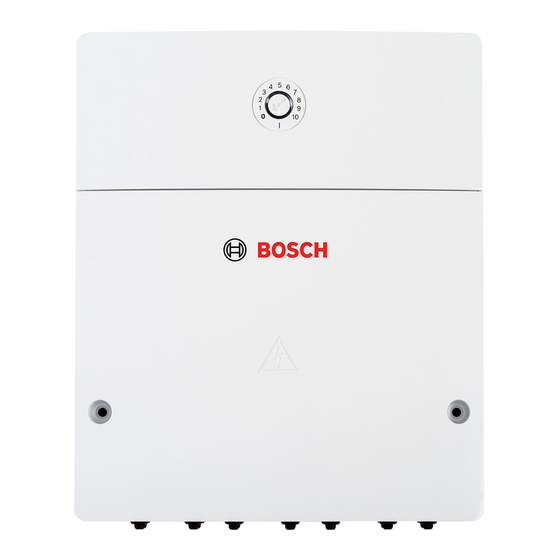

MS100/SM100
1 Wichtige Hinweise
Die Installation/Montage muss durch eine für die Arbeiten zuge-
lassene Fachkraft unter Beachtung der geltenden Vorschriften
erfolgen. Nichtbeachten der Vorgaben kann zu Sachschäden
und/oder Personenschäden bis hin zur Lebensgefahr führen.
▶ Mitgeltende Anleitungen von Anlagenkomponenten,
Zubehören und Ersatzteilen beachten.
▶ Vor allen Arbeiten: Anlage allpolig spannungsfrei machen.
2 MS100/SM100 - Serienstand NF<27.07
Oben auf dem Modul können Sie
prüfen, welchen Serienstand
das alte Modul hat. Beim Se-
rienstand NF≥ 27.07 müssen
Sie diese Anleitung nicht beachten. Mit dem Kodierschalter [1]
wird die Funktion des Moduls eingestellt.
3 Volumenstromsensor bestimmen
Vor den folgenden Arbeiten:
▶ Beiliegende Anleitung 6721849502 beachten!

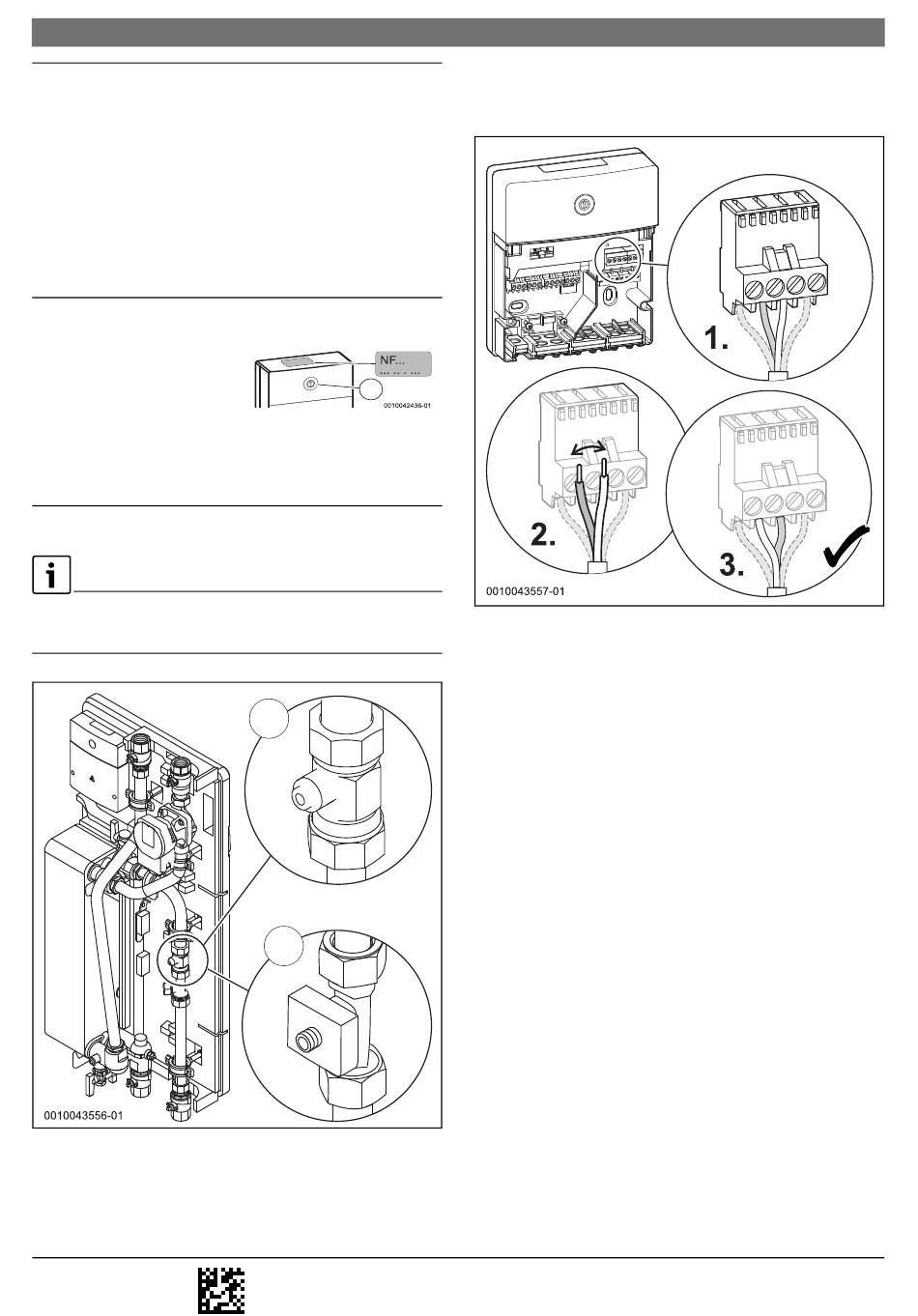

Bild 1 Volumenstromsensor bestimmen
(A = verbaut mit Modul NF≥ 27.07;
B = verbaut mit Modul NF<27.07)
6721849342 (2022/03)
1
A
B
Wenn Volumenstromsensor [B] montiert ist:
▶ Volumenstromsensor-Kabel Pos. 3 (weiß) mit Kabel Pos. 2
(grün/gelb) tauschen.
4
2 3
1
Bild 2
Bei Volumenstromsensor [A] müssen die Kabel nicht getauscht
werden.
1 2 3 4
4
2 3
1
1
