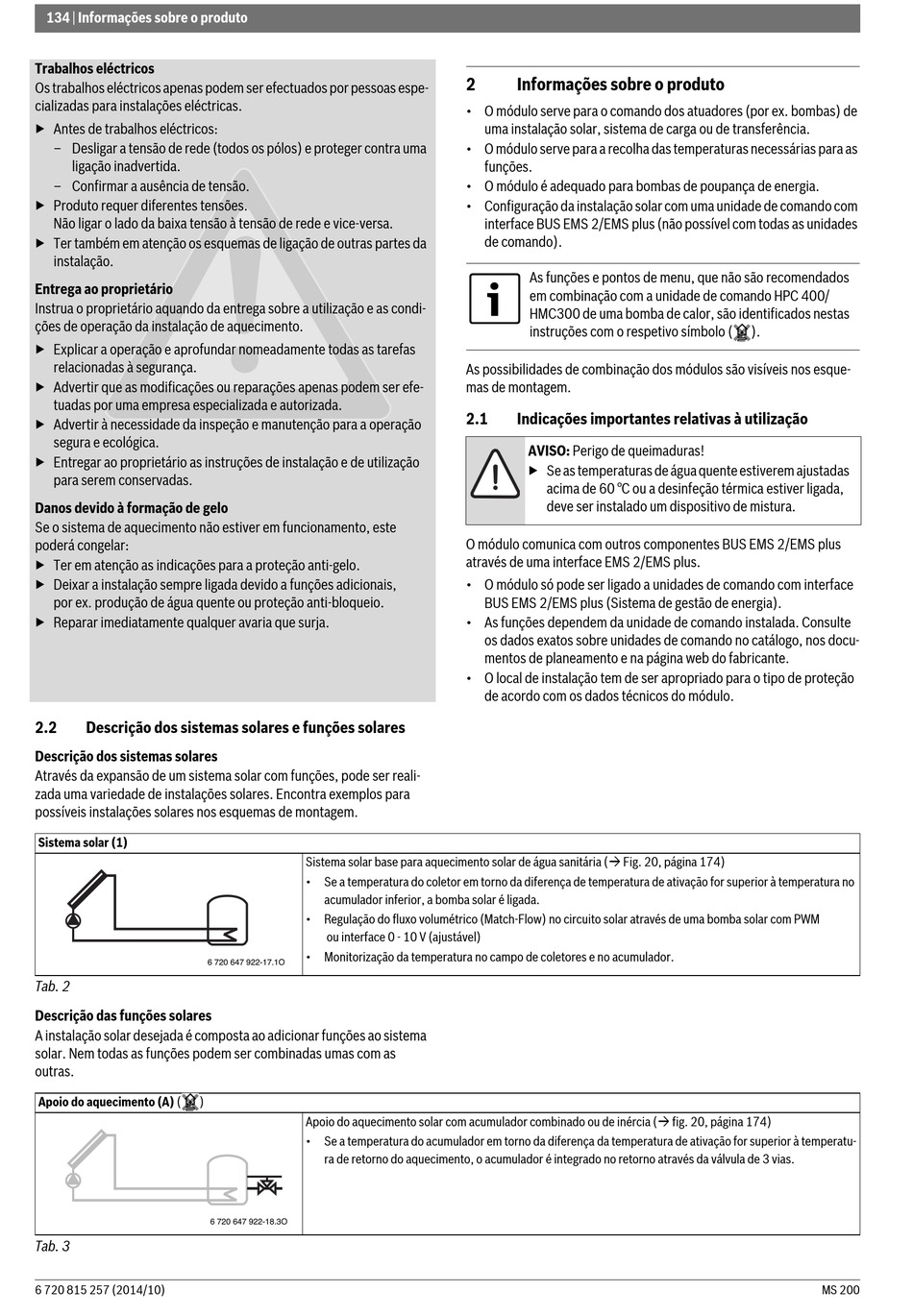

134 | Informações sobre o produto
Trabalhos eléctricos
Os trabalhos eléctricos apenas podem ser efectuados por pessoas espe-
cializadas para instalações eléctricas.
▶ Antes de trabalhos eléctricos:
– Desligar a tensão de rede (todos os pólos) e proteger contra uma
ligação inadvertida.
– Confirmar a ausência de tensão.
▶ Produto requer diferentes tensões.
Não ligar o lado da baixa tensão à tensão de rede e vice-versa.
▶ Ter também em atenção os esquemas de ligação de outras partes da
instalação.
Entrega ao proprietário
Instrua o proprietário aquando da entrega sobre a utilização e as condi-
ções de operação da instalação de aquecimento.
▶ Explicar a operação e aprofundar nomeadamente todas as tarefas
relacionadas à segurança.
▶ Advertir que as modificações ou reparações apenas podem ser efe-
tuadas por uma empresa especializada e autorizada.
▶ Advertir à necessidade da inspeção e manutenção para a operação
segura e ecológica.
▶ Entregar ao proprietário as instruções de instalação e de utilização
para serem conservadas.
Danos devido à formação de gelo
Se o sistema de aquecimento não estiver em funcionamento, este
poderá congelar:
▶ Ter em atenção as indicações para a proteção anti-gelo.
▶ Deixar a instalação sempre ligada devido a funções adicionais,
por ex. produção de água quente ou proteção anti-bloqueio.
▶ Reparar imediatamente qualquer avaria que surja.
2.2 Descrição dos sistemas solares e funções solares
Descrição dos sistemas solares
Através da expansão de um sistema solar com funções, pode ser reali-
zada uma variedade de instalações solares. Encontra exemplos para
possíveis instalações solares nos esquemas de montagem.
Sistema solar (1)
6 720 647 922-17.1O
Tab. 2
Descrição das funções solares
A instalação solar desejada é composta ao adicionar funções ao sistema
solar. Nem todas as funções podem ser combinadas umas com as
outras.
Apoio do aquecimento (A) ( )
Tab. 3
6 720 815 257 (2014/10)
Sistema solar base para aquecimento solar de água sanitária ( Fig. 20, página 174)
• Se a temperatura do coletor em torno da diferença de temperatura de ativação for superior à temperatura no
acumulador inferior, a bomba solar é ligada.
• Regulação do fluxo volumétrico (Match-Flow) no circuito solar através de uma bomba solar com PWM
ou interface 0 - 10 V (ajustável)
• Monitorização da temperatura no campo de coletores e no acumulador.
Apoio do aquecimento solar com acumulador combinado ou de inércia ( fig. 20, página 174)
• Se a temperatura do acumulador em torno da diferença da temperatura de ativação for superior à temperatu-
ra de retorno do aquecimento, o acumulador é integrado no retorno através da válvula de 3 vias.
6 720 647 922-18.3O
2 Informações sobre o produto
• O módulo serve para o comando dos atuadores (por ex. bombas) de
uma instalação solar, sistema de carga ou de transferência.
• O módulo serve para a recolha das temperaturas necessárias para as
funções.
• O módulo é adequado para bombas de poupança de energia.
• Configuração da instalação solar com uma unidade de comando com
interface BUS EMS 2/EMS plus (não possível com todas as unidades
de comando).
As funções e pontos de menu, que não são recomendados
em combinação com a unidade de comando HPC 400/
HMC300 de uma bomba de calor, são identificados nestas
instruções com o respetivo símbolo (
As possibilidades de combinação dos módulos são visíveis nos esque-
mas de montagem.
2.1 Indicações importantes relativas à utilização
AVISO: Perigo de queimaduras!
▶ Se as temperaturas de água quente estiverem ajustadas
acima de 60 °C ou a desinfeção térmica estiver ligada,
deve ser instalado um dispositivo de mistura.
O módulo comunica com outros componentes BUS EMS 2/EMS plus
através de uma interface EMS 2/EMS plus.
• O módulo só pode ser ligado a unidades de comando com interface
BUS EMS 2/EMS plus (Sistema de gestão de energia).
• As funções dependem da unidade de comando instalada. Consulte
os dados exatos sobre unidades de comando no catálogo, nos docu-
mentos de planeamento e na página web do fabricante.
• O local de instalação tem de ser apropriado para o tipo de proteção
de acordo com os dados técnicos do módulo.
).
MS 200
