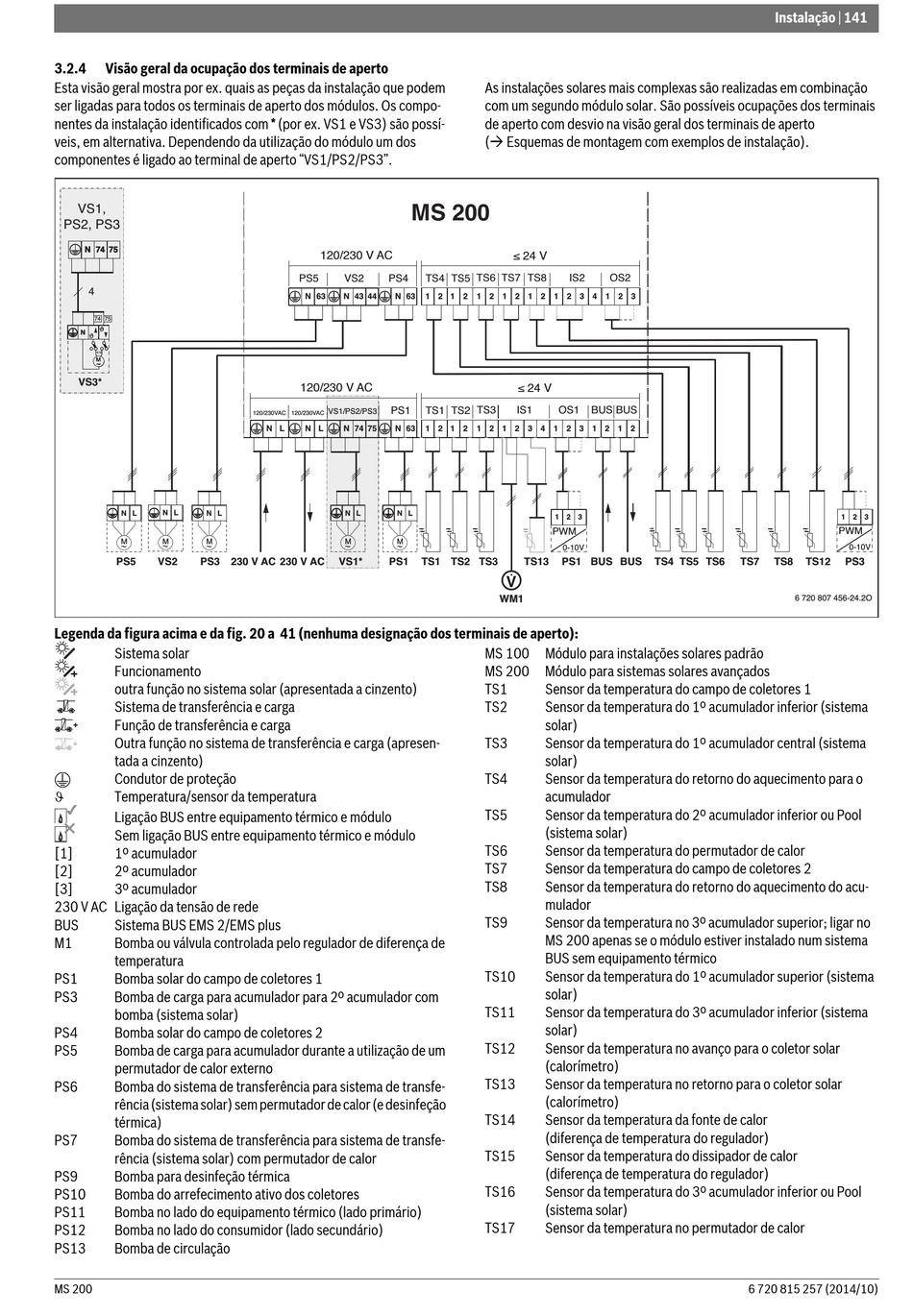

3.2.4 Visão geral da ocupação dos terminais de aperto
Esta visão geral mostra por ex. quais as peças da instalação que podem
ser ligadas para todos os terminais de aperto dos módulos. Os compo-
nentes da instalação identificados com * (por ex. VS1 e VS3) são possí-
veis, em alternativa. Dependendo da utilização do módulo um dos
componentes é ligado ao terminal de aperto "VS1/PS2/PS3".
VS1,
PS2, PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
VS3*
N L N L N L
M
M M
PS5 VS2 PS3
Legenda da figura acima e da fig. 20 a 41 (nenhuma designação dos terminais de aperto):
Sistema solar
Funcionamento
outra função no sistema solar (apresentada a cinzento)
Sistema de transferência e carga
Função de transferência e carga
Outra função no sistema de transferência e carga (apresen-
tada a cinzento)
Condutor de proteção

Temperatura/sensor da temperatura
Ligação BUS entre equipamento térmico e módulo
Sem ligação BUS entre equipamento térmico e módulo
[1] 1º acumulador
[2] 2º acumulador
[3] 3º acumulador
230 V AC Ligação da tensão de rede
BUS Sistema BUS EMS 2/EMS plus
M1 Bomba ou válvula controlada pelo regulador de diferença de
temperatura
PS1 Bomba solar do campo de coletores 1
PS3 Bomba de carga para acumulador para 2º acumulador com
bomba (sistema solar)
PS4 Bomba solar do campo de coletores 2
PS5 Bomba de carga para acumulador durante a utilização de um
permutador de calor externo
PS6 Bomba do sistema de transferência para sistema de transfe-
rência (sistema solar) sem permutador de calor (e desinfeção
térmica)
PS7 Bomba do sistema de transferência para sistema de transfe-
rência (sistema solar) com permutador de calor
PS9 Bomba para desinfeção térmica
PS10 Bomba do arrefecimento ativo dos coletores
PS11 Bomba no lado do equipamento térmico (lado primário)
PS12 Bomba no lado do consumidor (lado secundário)
PS13 Bomba de circulação
MS 200
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75 N 63
N L N L
M M
230 V AC 230 V AC VS1* PS1
As instalações solares mais complexas são realizadas em combinação
com um segundo módulo solar. São possíveis ocupações dos terminais
de aperto com desvio na visão geral dos terminais de aperto
( Esquemas de montagem com exemplos de instalação).
MS 200
≤ 24 V
TS4 TS5 TS6 TS7 TS8 IS2
1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
≤ 24 V
TS3 IS1 OS1
TS1 TS2
1 2 1 2 1 2 1 2 3 4 1 2 3
1 2 3
PWM
0-10V
TS1 TS2 TS3 TS13 PS1
V
WM1
MS 100 Módulo para instalações solares padrão
MS 200 Módulo para sistemas solares avançados
TS1 Sensor da temperatura do campo de coletores 1
TS2 Sensor da temperatura do 1º acumulador inferior (sistema
solar)
TS3 Sensor da temperatura do 1º acumulador central (sistema
solar)
TS4 Sensor da temperatura do retorno do aquecimento para o
acumulador
TS5 Sensor da temperatura do 2º acumulador inferior ou Pool
(sistema solar)
TS6 Sensor da temperatura do permutador de calor
TS7 Sensor da temperatura do campo de coletores 2
TS8 Sensor da temperatura do retorno do aquecimento do acu-
mulador
TS9 Sensor da temperatura no 3º acumulador superior; ligar no
MS 200 apenas se o módulo estiver instalado num sistema
BUS sem equipamento térmico
TS10 Sensor da temperatura do 1º acumulador superior (sistema
solar)
TS11 Sensor da temperatura do 3º acumulador inferior (sistema
solar)
TS12 Sensor da temperatura no avanço para o coletor solar
(calorímetro)
TS13 Sensor da temperatura no retorno para o coletor solar
(calorímetro)
TS14 Sensor da temperatura da fonte de calor
(diferença de temperatura do regulador)
TS15 Sensor da temperatura do dissipador de calor
(diferença de temperatura do regulador)
TS16 Sensor da temperatura do 3º acumulador inferior ou Pool
(sistema solar)
TS17 Sensor da temperatura no permutador de calor
OS2
2 3
BUS BUS
1 2 1 2
BUS BUS TS4 TS5 TS6 TS7
6 720 815 257 (2014/10)
Instalação | 141
1 2 3
PWM
0-10V
TS8 TS12 PS3
6 720 807 456-24.2O
