Klemme 20
bzw. 21
Bei Gebern mit Warnkontakt,
Kontakt nicht anschliessen!
WK
WK

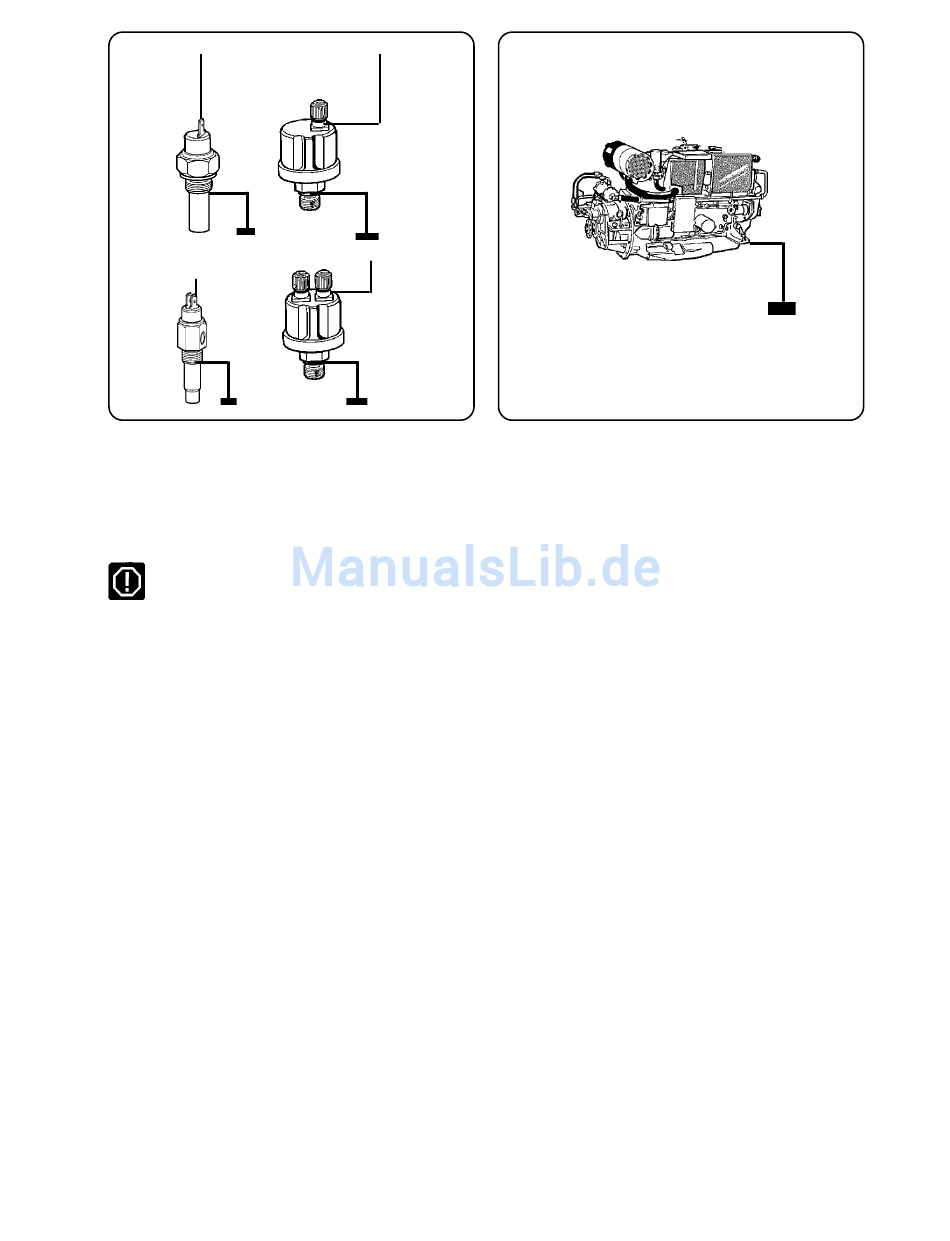

Installation Sensoren für Druck und Temperatur (Masse an Motor)
Hier sind Sensoren mit einem Anschluss, bzw. Sensoren mit Warnkontakt (zwei Anschlüsse) gemeint,
die ohne Masserückführung zur Batterie sind, d.h. die Masse geht direkt zum Motor.
Bei vorhandenen Sensoren mit Warnkontakt ist der Warnkontakt nicht anzuschliessen!
VDO LOGIC COMBI erlaubt, einen unteren und einen oberen Warnpunkt geräteseitig zu programmie-
ren.
Hinweis:
Werden massefreie und nichtmassefreie Geber verwendet ist der Anschluss für alle
Sensoren wie nichtmassefreie behandelt.
Der Anschluss erfolgt wie bei Masse an Motorblock.
Die Klemme 18 am VDO LOGIC COMBI bleibt unbeschaltet!
Klemme 22
bzw. 23
46
