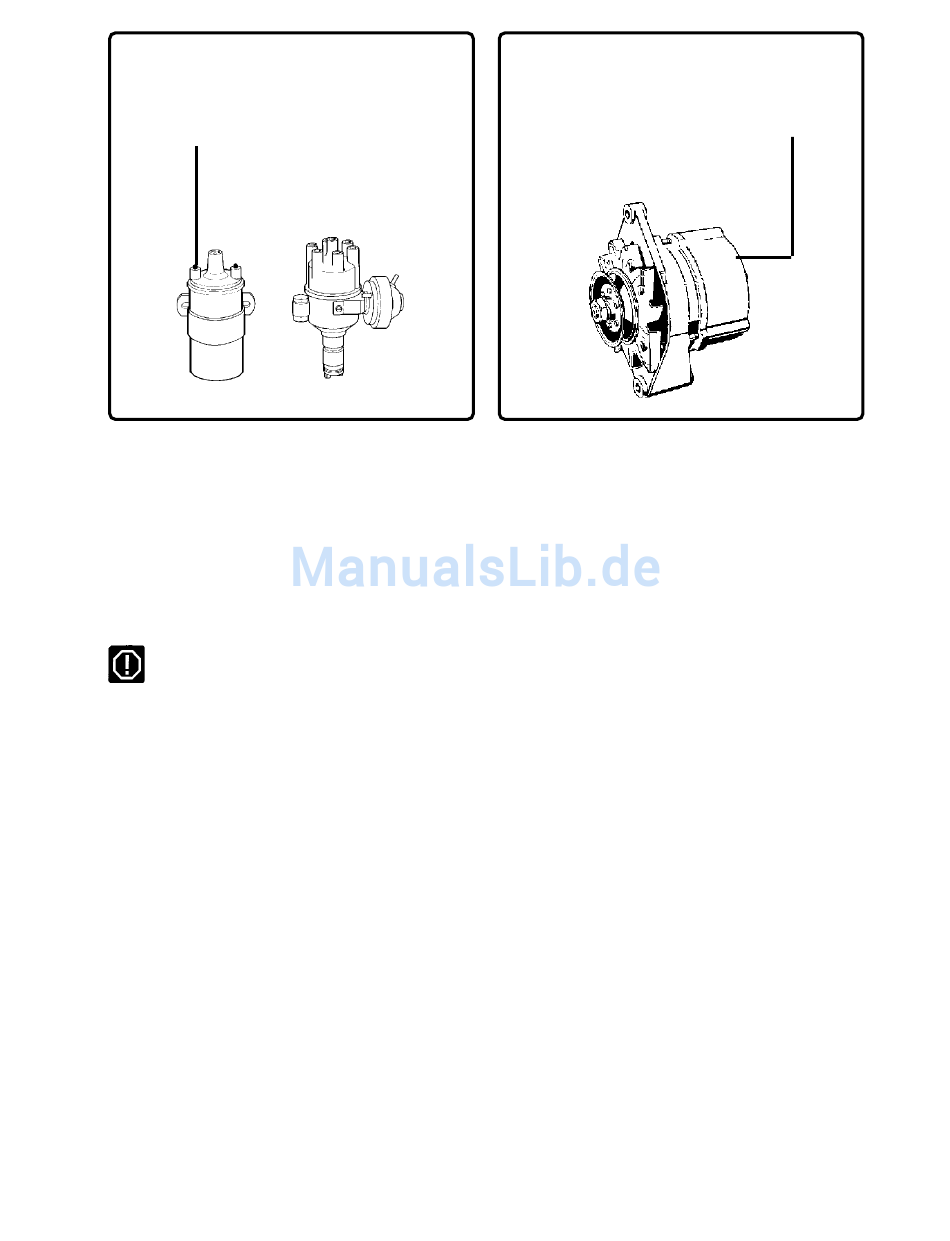

Drehzahlmesseranschluss Kl. 1 und Kl.W

Bei Benzinmotoren mit Zünspule und Zündverteiler wird der Drehzahlmesseranschluss von Klemme 1
der Zündspule an Klemme 19 des VDO LOGIC COMBI vorgenommen.
Bei anderen Zündanlagen die nicht über eine herkömmliche Zündspule verfügen wie z.B. Transistor-
zündung mit Hallgeber elektronische- und vollelektronische Zündanlagen erfragen Sie den Anschluss für
Drehzahlmesser bitte beim Hersteller des Motors oder der Zündanlage.
Hinweis: UNFALLGEFAHR
Alle elektrischen Zündanlagen sind gefährlich. Arbeiten an den Zündanlagen
sind mit dementsprechender Umsicht und Vorsicht auszuführen.
Die Spannungsquelle ist abzuklemmen oder die Zündung auszuschalten!
Bei Dieselmotoren gibt es die Möglichkeiten den Drehzahlmesseranschluss wie folgt herzustellen:
- Anschluss Klemme "W" der Lichtmaschiene
Klemme 19 LOGIC COMBI
Drehstromlichtmaschine
50
Kl.W
