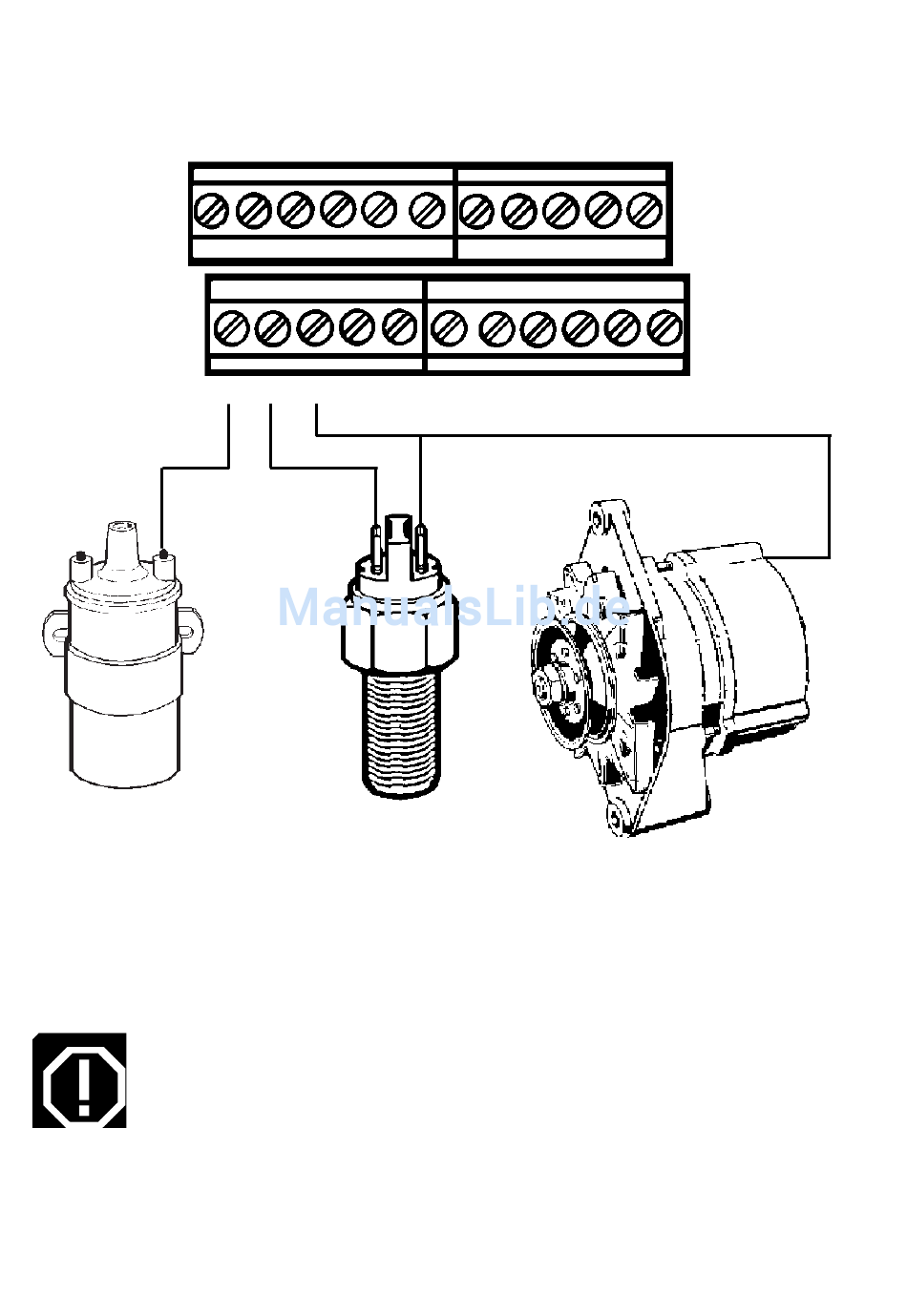

Die elektrische Installation der Drehzahlgeber
Abweichend zur Darstellung auf S.55 der Montage- und Bedienungsanleitung, erfolgt der
Anschluss der Drehzahlgeber wie folgt:
3
Klemme 1
Zündspule
Die Anschlussmöglichkeit für einen Generatorgeber (S.51) entfällt.
Bei Anschluss massefreier Geber ist der Minusanschluss der Geber mit Klemme 27 zu verbinden.
Wichtiger Hinweis:
Bei Nutzung der Start- und Stopfunktion darf die Spannungsversorgung des
VDO LOGIC COMBI nicht von der Starterbatterie erfolgen.
Die Spannungsversorgung muss über eine separate Batterie für die Navigations-
instrumente erfolgen.
4
5
6
7
17 18
19 20 21
G
Induktivgeber
8
9
10
11 12 13
22
23 24
25 26 (27)
W
Klemme W
Drehstrom-
lichtmaschine
08 600 847 Seite 2 von 4
