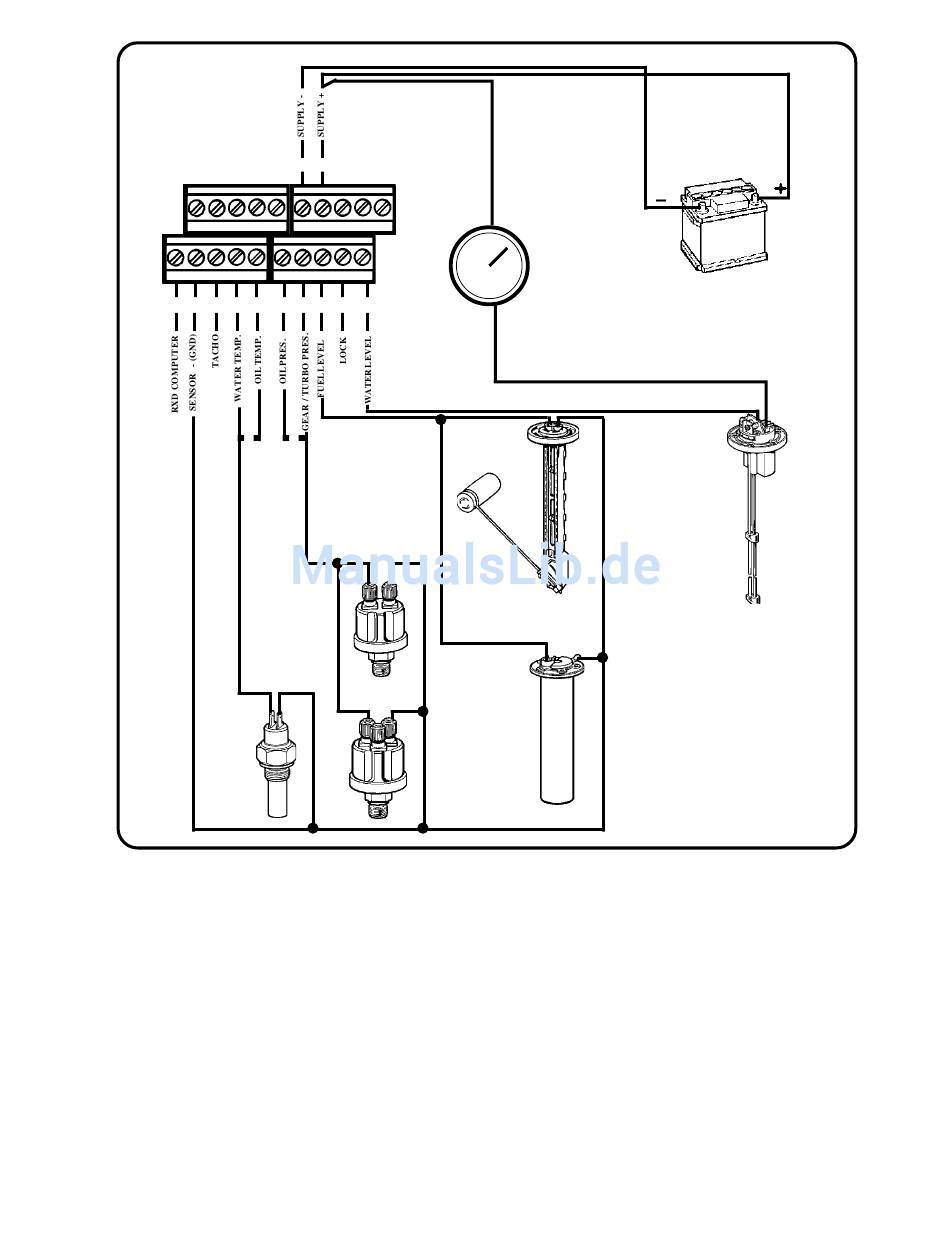

Die elektrische Installation (nur massefreie Geber)

Für diese Anschlussart können nur "massefreie" Geber verwendet werden.
Massefreie Geber sind an den beiden Anschlussterminals mit "G" und "-" gekennzeichnet.
* Druckgeber mit 3 Anschlussterminals sind mit "G", "-" und "WK" (Warnkontakt) gekennzeich
net.
Anschluss "WK" nicht anschliessen.
A
nschlussbelegung LOGIC COMBI Anzeiger: (untere Klemmleiste)
17 RXD Computer
18 Sensor GND (Masse) (*)
19 Tacho Eingang (Drehzahl)
20 Wassertemperatur
21 Öltemperatur
22 Öldruck
9
1 0
oder*
Eingang
Eingang
Eingang
53
Frischwasservorratsanzeiger
analog zusätzlich anschliessbar
OPTIONAL!
"-"
oder
23 Getriebe- oder Turbodruck Eingang
24 Kraftstofftank Eingang
25 Programmiermöglichkeit
Alarme und Sensoren sperren
26 Frischwassertank (4-20mA)
Eingang
"G"
