Die Elektrische Installation An Personal Computer - VDO Logic Combi Montageanleitung Und Bedienungsanleitung

25.-pol Personalcomputeranschluss
1 2 3 5 6 7 8 13
14 20 25
Kl.4 Kl.17
Kl.9
1 2 3 4 5
9.-pol. Computeranschluss
6 7 8 9
Die elektrische Installation . Anschluss an Personal Computer

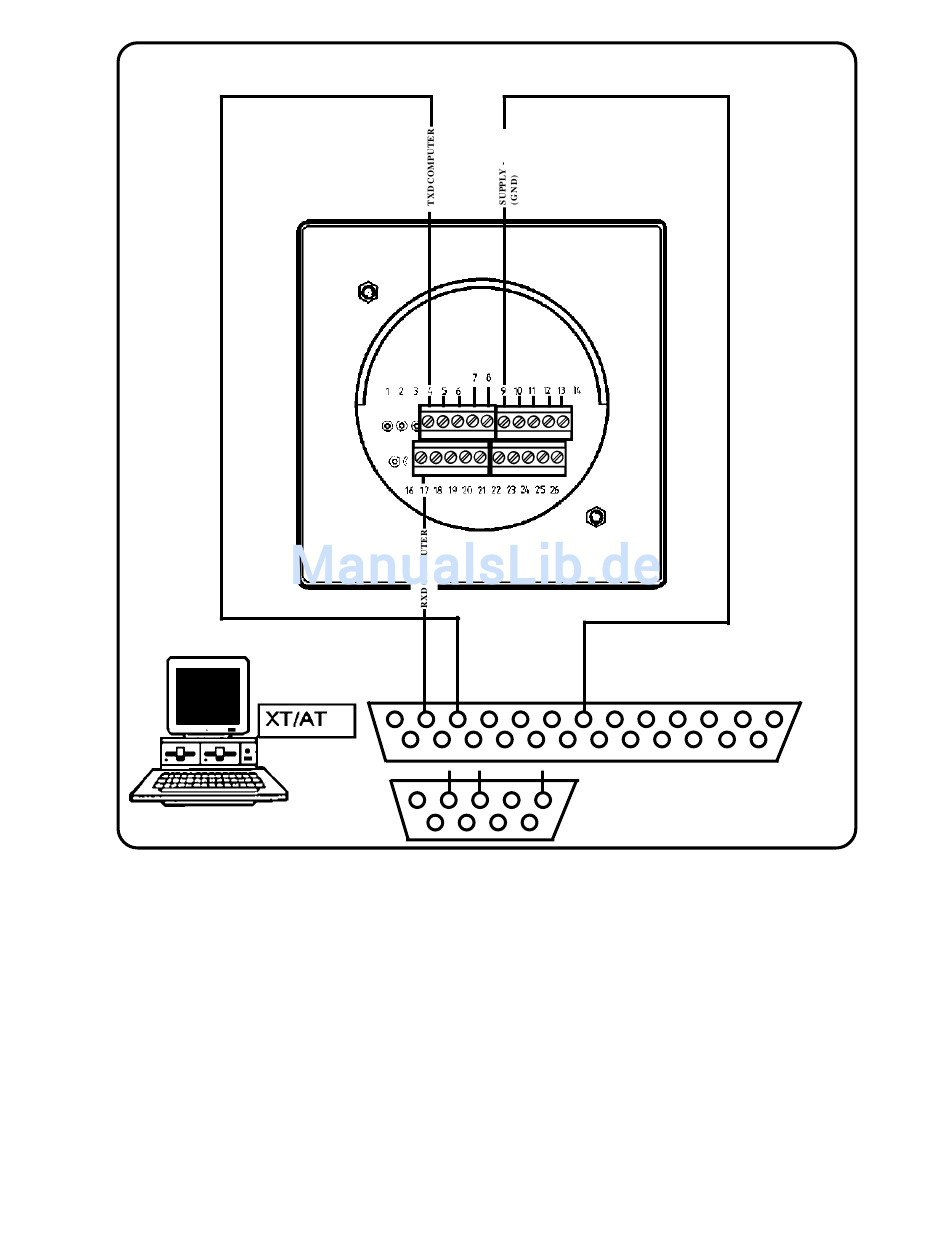

Der Anschluss erfolgt über die Anschlüsse RXD Computer (17), TXD Computer (4) und
Supply - (GND) (9)
Hinweis:
Dieser Anschluss ist optional und nur für spezielle Anwendungen vorgesehen. Weitere Informationen
erfragen Sie bitte bei VDO.
Alle anderen Anschlüsse wie in den Seiten 52 bis 56 beschrieben vornehmen.
