Die Elektrische Installation (Gemischte Geber) - VDO Logic Combi Montageanleitung Und Bedienungsanleitung

1 2 3 4 5 6 7 8
16 17 18 19 20 21 22 23 24 25 26
NC
(nicht anschliessen)

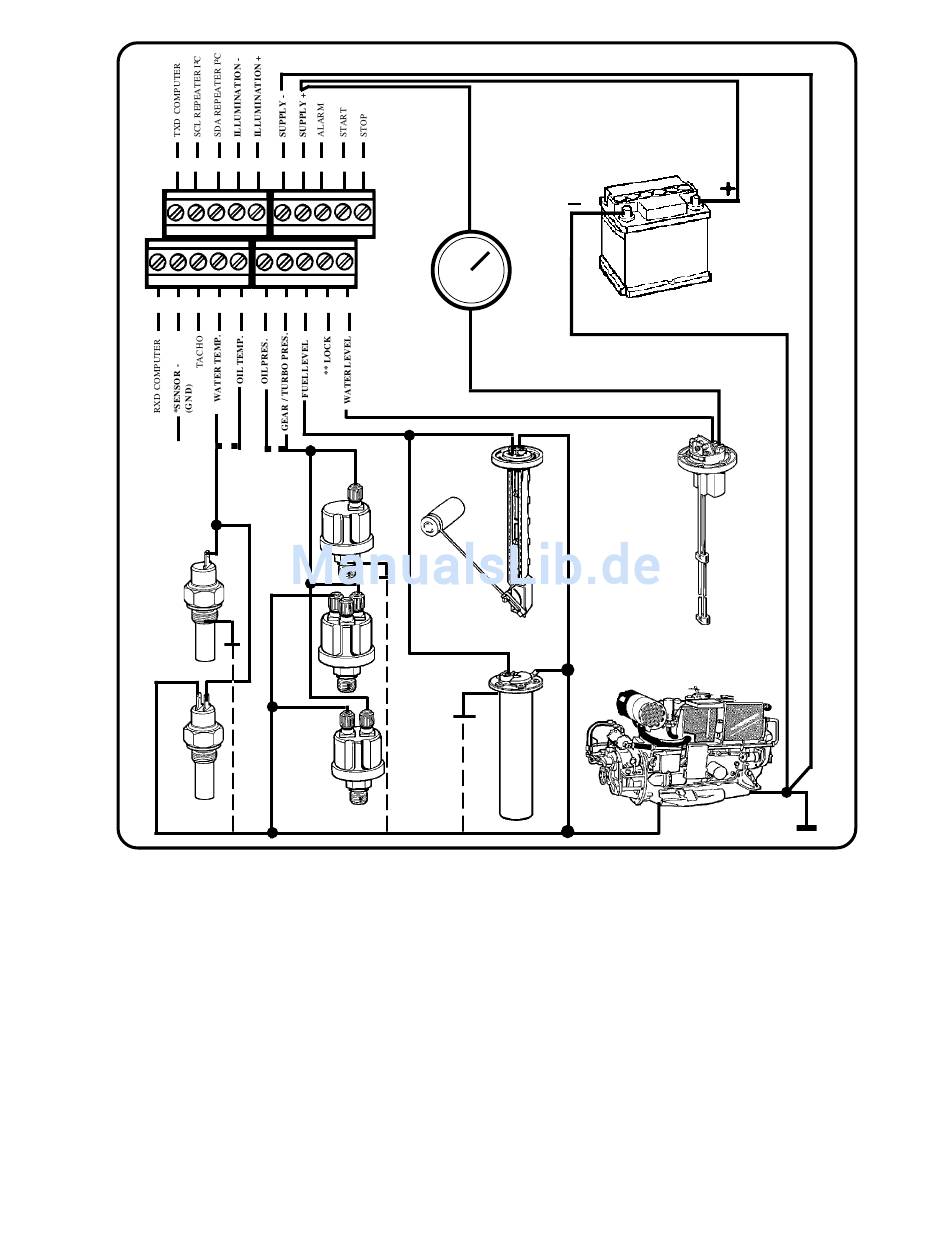

Die elektrische Installation (gemischte Geber, massefrei und Masse an Mo-
tor)
Es können bereits vorhandene VDO Sensoren angeschlossen werden.
Bei vorhandene Sensoren mit Warnkontakt Warnkontaktzuleitung nicht anschliessen!
Diese Anschlussart ermöglicht den Anschluss von "massefreien" Gebern und solchen mit Masse an
Motor und solchen mit Warnkontakt.
Die Klemme 9 (Supply -) muss zum Motorblock geführt werden.
Diese Masseverbindung darf nur für das LOGIC COMBI Gerät verwendet werden.
Bei mehr als 5m Masseleitung 2,5 mm² Kabel verwenden. (sonst min. 1,5 mm²)
9 1 0 11 12 13 14
Frischwasservorratsanzeiger
analog zusätzlich anschliessbar
OPTIONAL!
54
