Die elektrische Installation des Anzeigers

Dauerplus / Batterie (9...32V)
Minuspol Batterie / GND
A

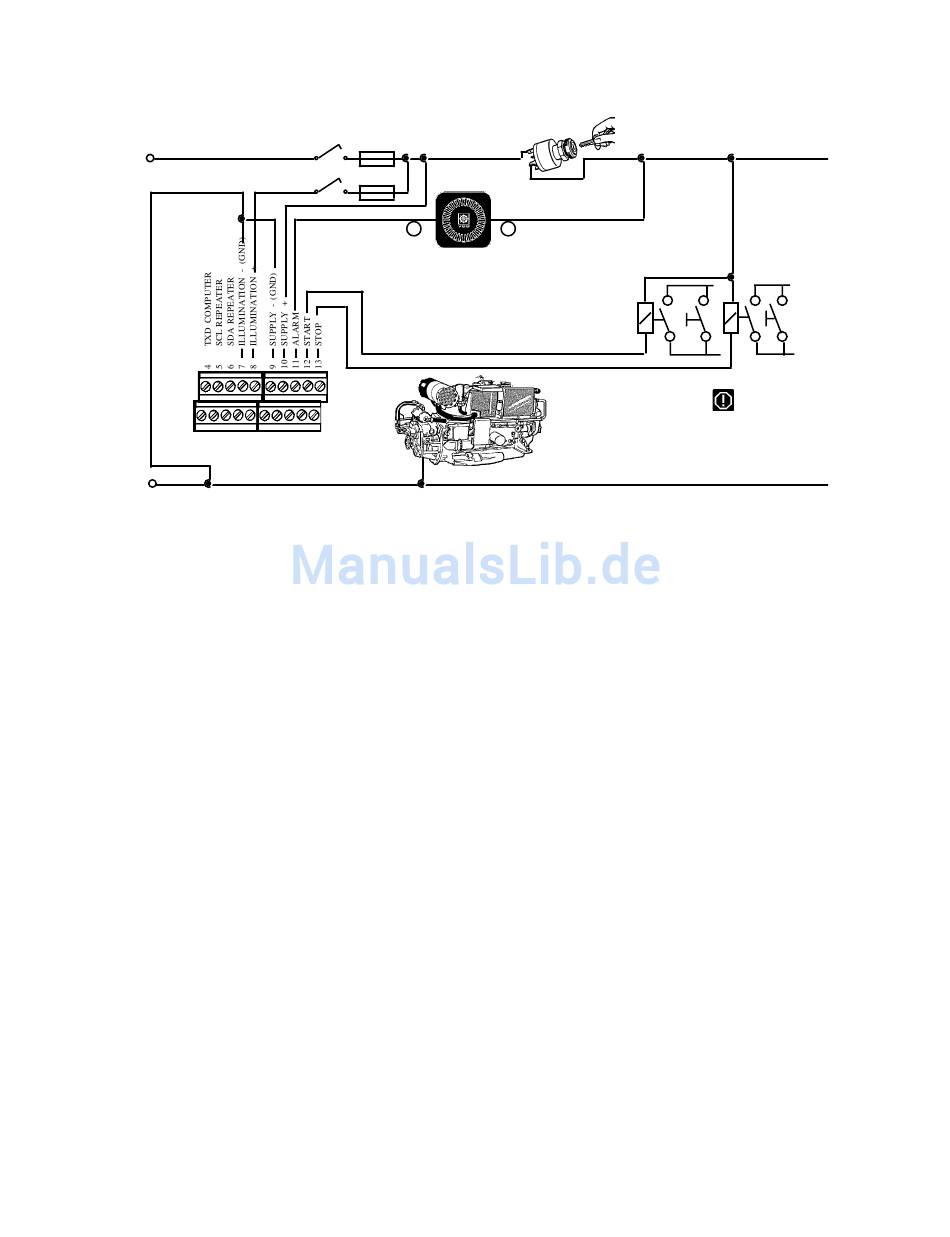

nschlussbelegung LOGIC COMBI Anzeiger:(obere Klemmleiste)
- 4 TXD Computer
- 5 I² C SCL Repeater (Tochter)
- 6 I² C SDA Repeater (Tochter)
- 7 Instrumentenbeleuchtung GND (Masse)
- 8 Instrumentenbeleuchtung + 9 ... 32 Volt
- 9 Spannungsversorgung
- 10 Spannungsversorgung
- 11 Alarmausgang
- 12 Startausgang
- 13 Stopausgang
-
+
akustischer Warner
(nicht im Lieferum-
fang)
Bei Verwendung nicht massefreier Geber
GND (Masse)
+ 9 ... 32 Volt
52
Hinweis:
Start /Stop Relais und
Schalter muss zusätz-
lich installiert sein.
