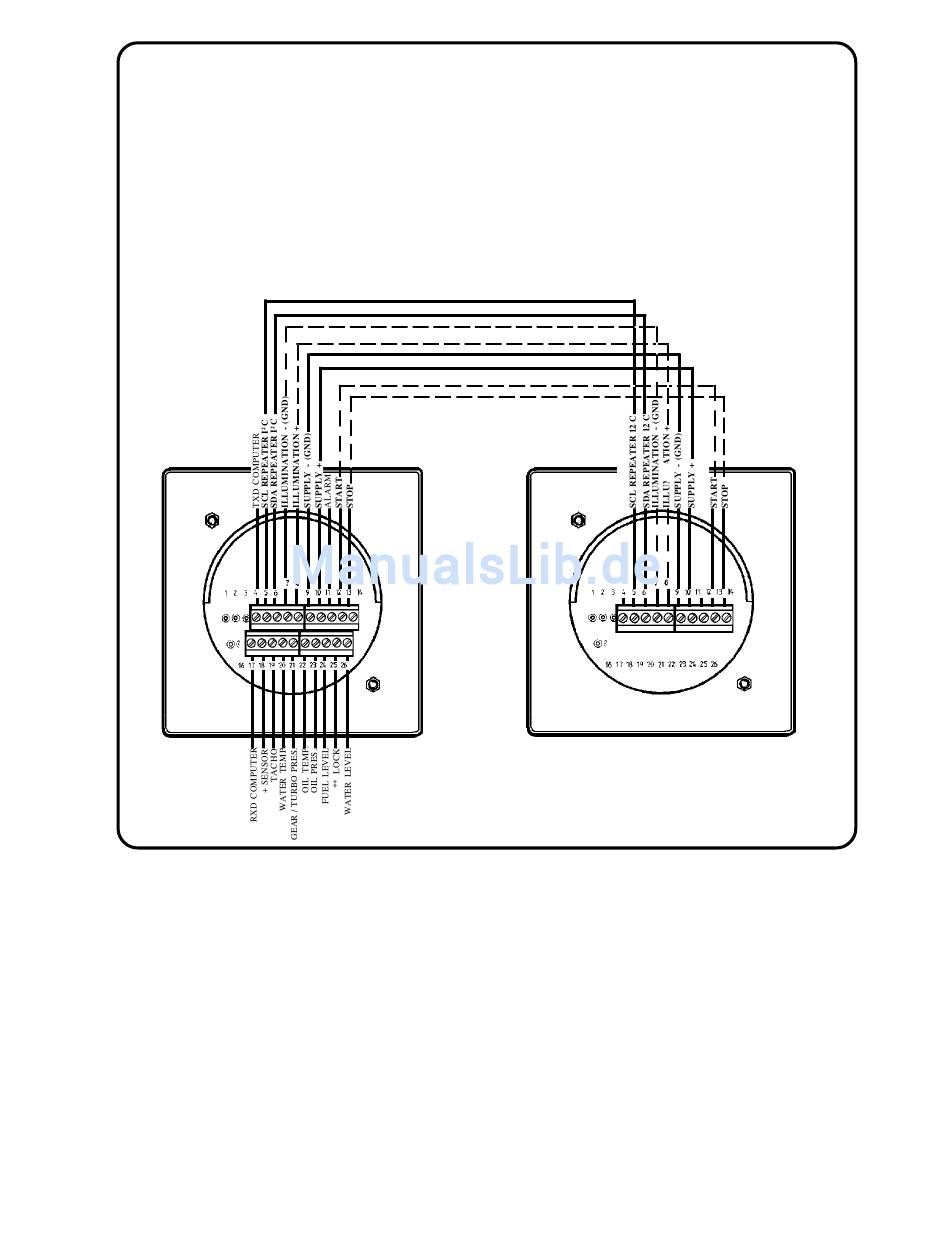

Die elektrische Installation eines Tochteranzeigers (Repeaters)

Die Anschlüsse vom Hauptanzeiger zum Tochtergerät:
Anschluss 5 Hauptanzeiger an Anschluss 5 Tochteranzeiger
Anschluss 6 Hauptanzeiger an Anschluss 6 Tochteranzeiger
Anschluss 9 Hauptanzeiger an Anschluss 9 Tochteranzeiger
Anschluss 10 Hauptanzeiger an Anschluss 10 Tochteranzeiger
Optional sind die Anschlüsse Instrumentenbeleuchtung (Illumination) und START / STOP
Alle anderen Anschlüsse wie in den Seiten 52 bis 55 beschrieben vornehemen.
VDO LOGIC REPEATER
(Tochteranzeiger)
56
