Die zum Betrieb des VDO LOGIC COMBI benötigten Sensoren sind nicht im Lieferumfang enthalten.
Es können bereits vorhandene VDO Sensoren benutzt werden.
Sensoren mit Warnkontakt:
Sensoren "massefreie" Ausführung.(Müssen Geber neu montiert werden, sind diese zu bevorzugen!)
Sensoren "Masse" an Motor
AUSNAHME: Es können keine Sensoren für Doppelanzeige (Fly Bridge, Kennzeichnung
"D"
Sensoren bestellen Sie bitte bei Ihrem VDO Fachhändler.
Für Öldruck, Ladedruck und Temperatur kontaktieren Sie den Motoren- bzw. Getriebehersteller zur
Feststellung der Anschlussgewinde und der benötigten Messbereiche.

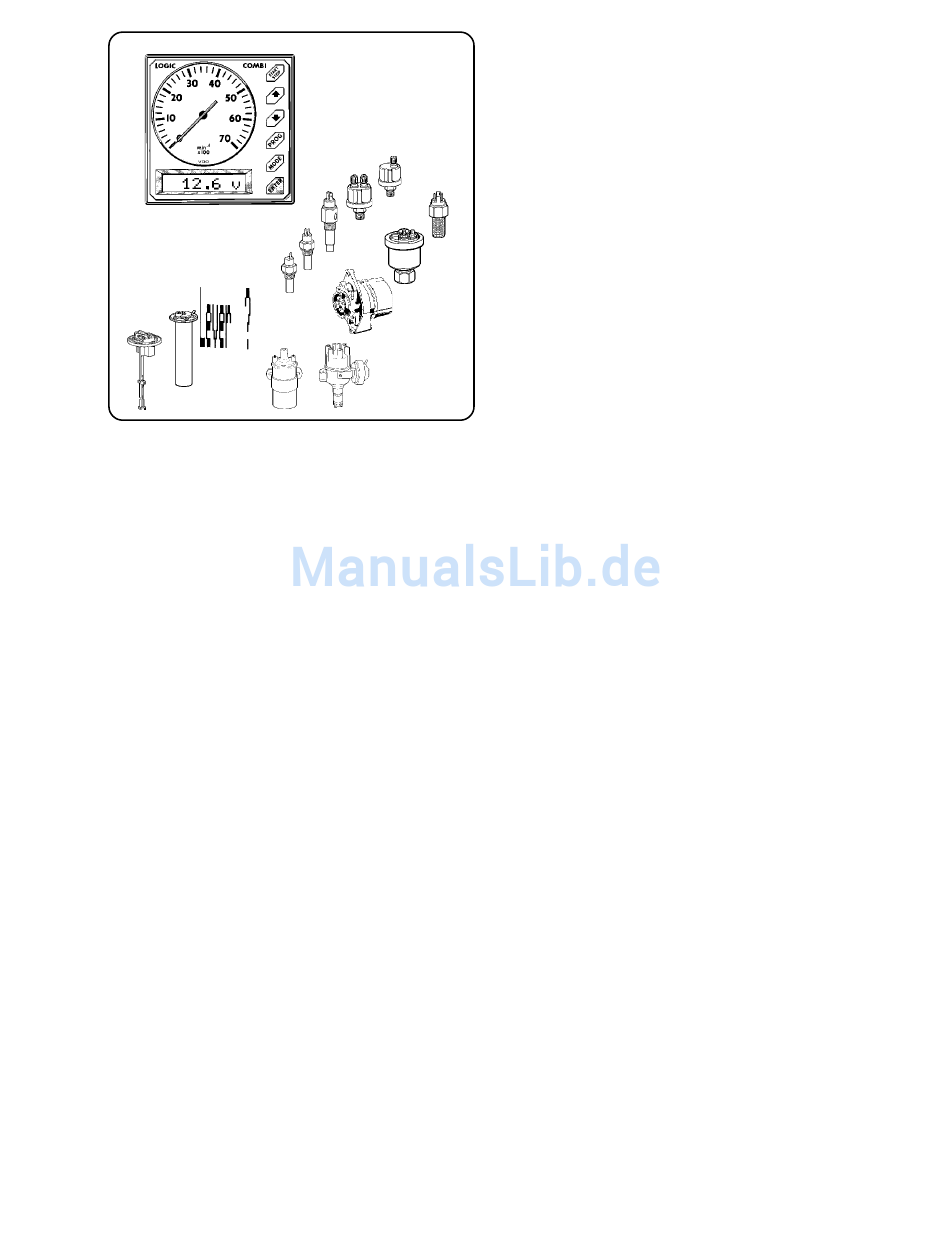

Es können folgende Geber verwendet werden:
- Motoröldruck
- Getriebeöl- oder Turboladedruck
- Kühlwassertemperatur
- Öltempemperatur (Motor/Getriebe)
- Kraftstofftank
- Frischwassertank ( 4 - 20 mA Sensor kapazitiv)
- Zur Drehzahlüberwachung:
- Kl. 1
- Kl. W
- Generatorgeber
- Induktivgeber
- Fernschaltbox
- Gleichrichter
Die Montage der Geber erfolgt gemäss der zugehörigen Montageanleitung. Die elektrische Installation
erfolgt gemäss dieser Anleitung.
(Warnkontakt nicht anschliessen).
und amerikanische Sensoren VDO USA) verwendet werden!
(Hebelgeber oder Tauchrohrgeber)
(Zündspule Ottomotore)
(Lichtmaschine Diesel)
(Diesel)
(Diesel)
(Aussenbordmotore)
(Aussenbordmotore)
Installation der Geber
Bei der Installation der Geber wird empfohlen,
für die Masseverbindung Kabel mit einem Quer-
schnitt von mindestens 1,5 mm² zu verwenden.
Bei mehr als 5 m Masseleitung 2,5 mm² Kabel
verwenden.
