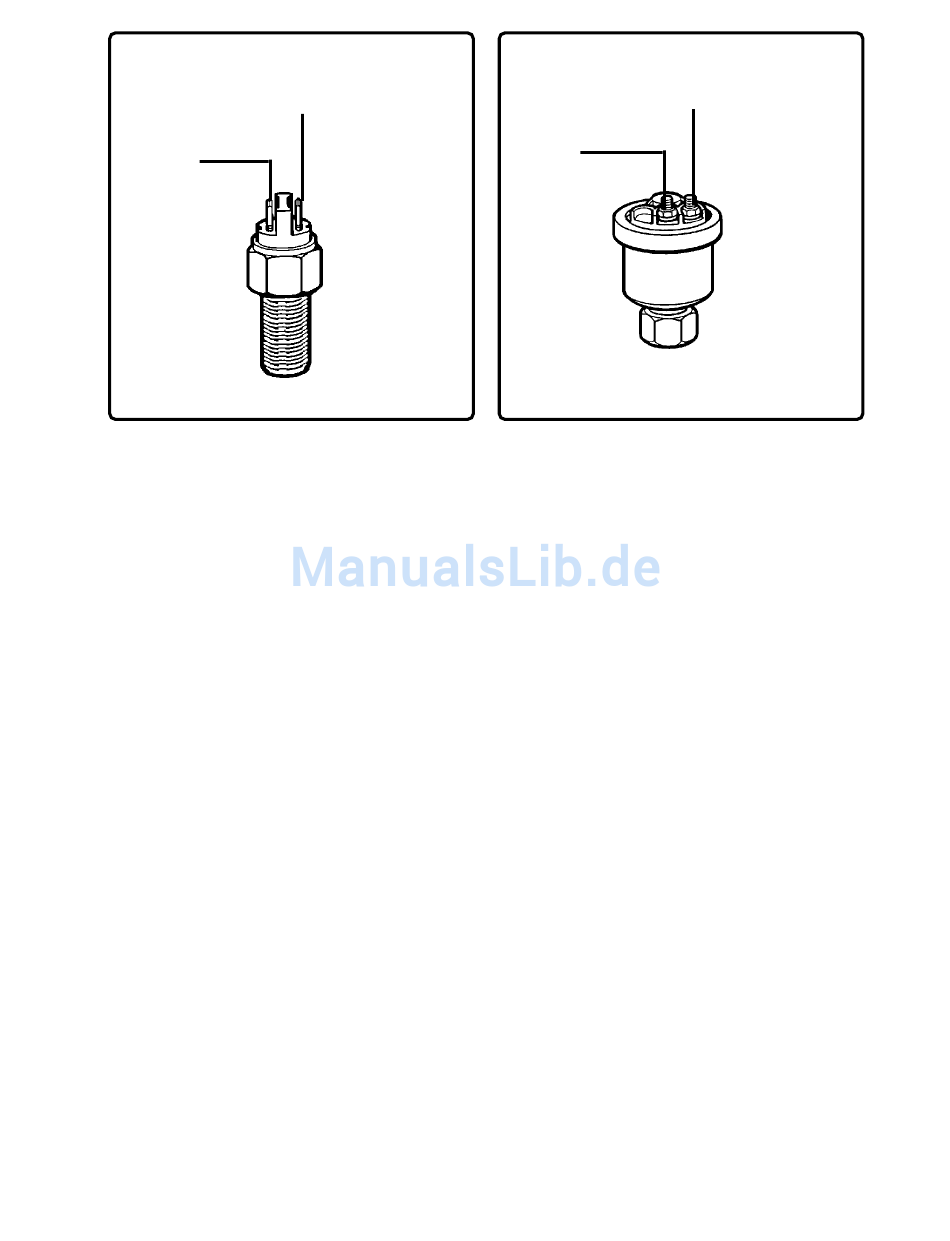

Induktivsensor

Drehzahlmesseranschluss Induktivsensor oder Generatorsensor

Bei Dieselmotoren, welche nicht mit einer Drehstromlichtmaschine, bzw. einer solchen ohne Klemme W
ausgerüstet sind, ist mit einem Indiktivsensor oder einem Generatorsensor die Möglichkeit gegeben die
Motordrehzahl abzugreifen.
Der Induktivgeber wird am Schwungrad des Motors installiert und zählt die Zähne dieses Schwung-
rades.Bei der Programmierung des VDO LOGIC COMBI muss die Anzahl der vorhandenen Zähne
einprogrammiert werden. ( Anfrage bei Motorenhersteller)
Der Generatorsensor kann z.B. an der Nockenwelle oder der Einspritzpumpe montiert werden.
(Anfrage bei Motoren- bzw. Pumpenhersteller)
Klemme 19 LOGIC COMBI
Klemme 18
LOGIC COMBI
Generatorsensor
