Anlage zur Montage- und Bedienungsanleitung

Neue Anschlussbezeichnungen VDO LOGIC COMBI

Abweichend zu den in der Montage- und Bedienungsanleitung dargestellten Anschlussplänen, ist
die Klemmleiste um zusätzliche Signaleingänge zur Drehzahlmessung erweitert worden.
Bitte beachten Sie, dass durch diese Optimierung zwei Anschlussklemmen (3 und 27) ergänzt wur-
den und die Anschlussbezeichnungen teilweise nicht mit denen der Montage- und Bedienungs-
anleitung übereinstimmen.
Hiervon sind die Seiten 47, 48, 50, 51, 53, 54, 55 und 57 betroffen.
neu
3
Klemme Nr.:
3
4
5
6
7
8
9
10
11
12
13
17
18
19
20
21
22
23
24
25
26
(27)
Wichtige Information
Unbedingt beachten

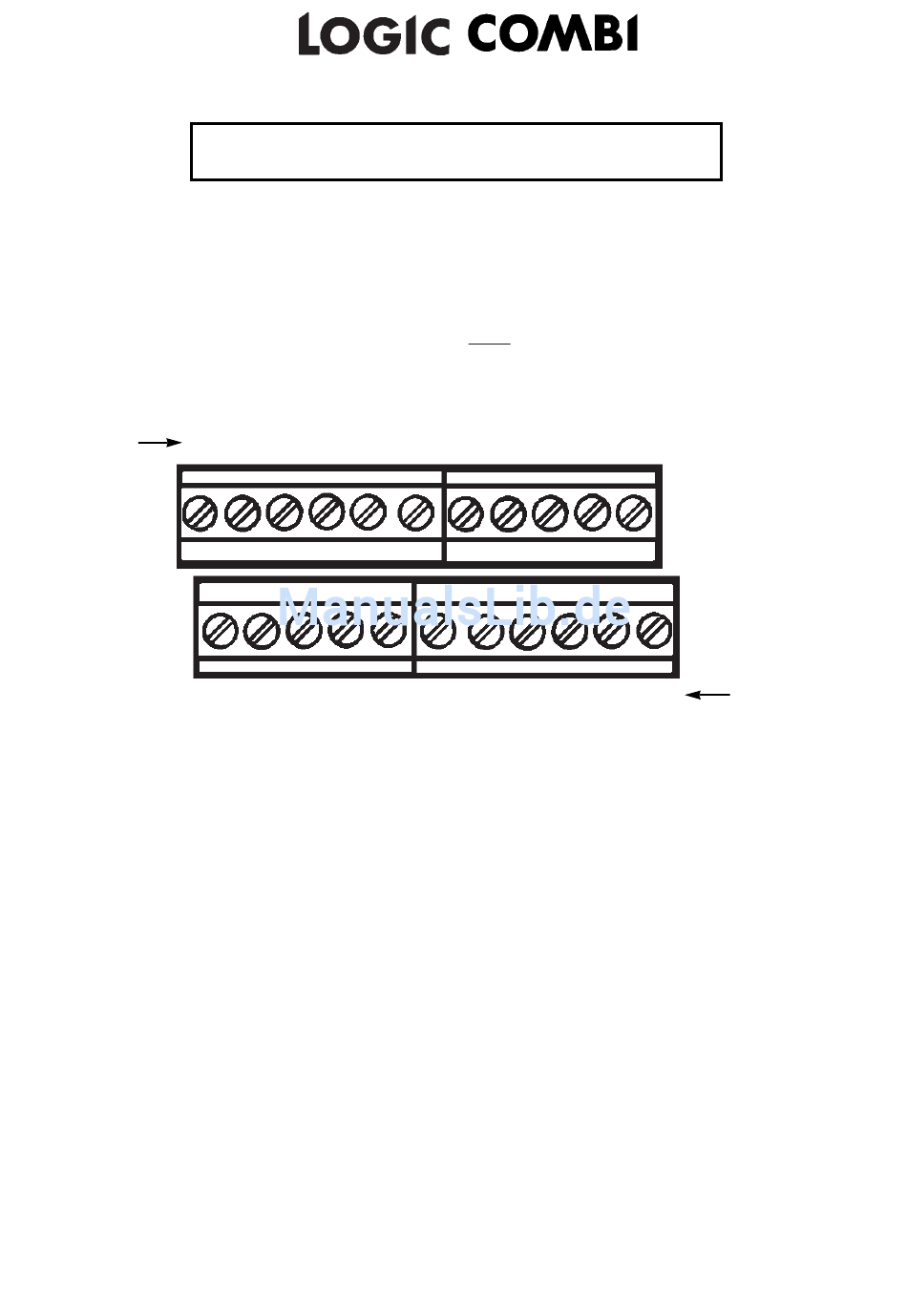

4 5 6 7
17 18 19 20 21
Neue Anschlussbezeichnung:
RXD (Dateneingang für PC)
TXD (Datenausgang für PC)
Datenbus 2 zum Tochteranzeiger
Datenbus 1 zum Tochteranzeiger
Masse Beleuchtung
+9...32 V Beleuchtung
Masse Bordspannung
+9...32 V Bordspannung
Alarmausgang
Startausgang
Stopausgang
Drehzahleingang Klemme 1
Drehzahleingang Induktivgeber (G)
Drehzahleingang Klemme W, Induktivgeber (W)
Kühlwassertemperatur
Motoröltemperatur
Motoröldruck
Getriebeöldruck oder Turboladedruck
Kraftstoffvorrat
Lock / Sperren der Grundeinstellungen
Wasservorrat
Gebermasse
8 9 10 11 12 13
22 23 24 25 26 (27)
neu
Anschlussbezeichnung
in der Montageanleitung:
nicht vorhanden
identisch
identisch
identisch
identisch
identisch
identisch
identisch
identisch
identisch
identisch
RXD (Dateneingang für PC)
Gebermasse
Tacho (Drehzahleingang)
identisch
identisch
identisch
identisch
identisch
identisch
identisch
nicht vorhanden
08 600 847 Seite 1 von 4
