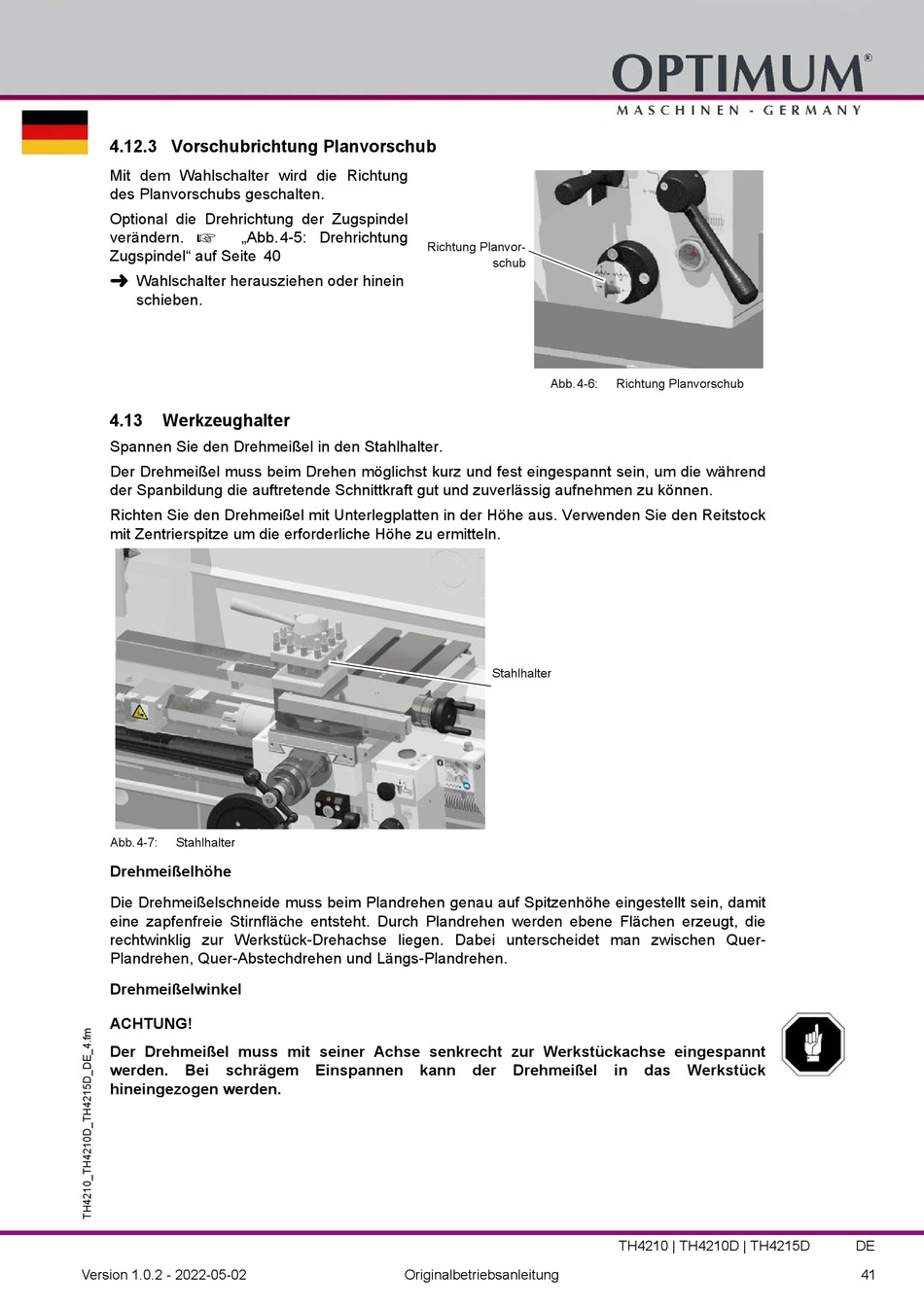

4.12.3 Vorschubrichtung Planvorschub

Mit dem Wahlschalter wird die Richtung
des Planvorschubs geschalten.
Optional die Drehrichtung der Zugspindel

verändern. „Abb.4-5: Drehrichtung
Zugspindel" auf Seite 40

Wahlschalter herausziehen oder hinein
schieben.
4.13

Werkzeughalter

Spannen Sie den Drehmeißel in den Stahlhalter.
Der Drehmeißel muss beim Drehen möglichst kurz und fest eingespannt sein, um die während
der Spanbildung die auftretende Schnittkraft gut und zuverlässig aufnehmen zu können.
Richten Sie den Drehmeißel mit Unterlegplatten in der Höhe aus. Verwenden Sie den Reitstock
mit Zentrierspitze um die erforderliche Höhe zu ermitteln.
Abb.4-7: Stahlhalter
Drehmeißelhöhe
Die Drehmeißelschneide muss beim Plandrehen genau auf Spitzenhöhe eingestellt sein, damit
eine zapfenfreie Stirnfläche entsteht. Durch Plandrehen werden ebene Flächen erzeugt, die
rechtwinklig zur Werkstück-Drehachse liegen. Dabei unterscheidet man zwischen Quer-
Plandrehen, Quer-Abstechdrehen und Längs-Plandrehen.
Drehmeißelwinkel
ACHTUNG!
Der Drehmeißel muss mit seiner Achse senkrecht zur Werkstückachse eingespannt
werden. Bei schrägem
hineingezogen werden.
