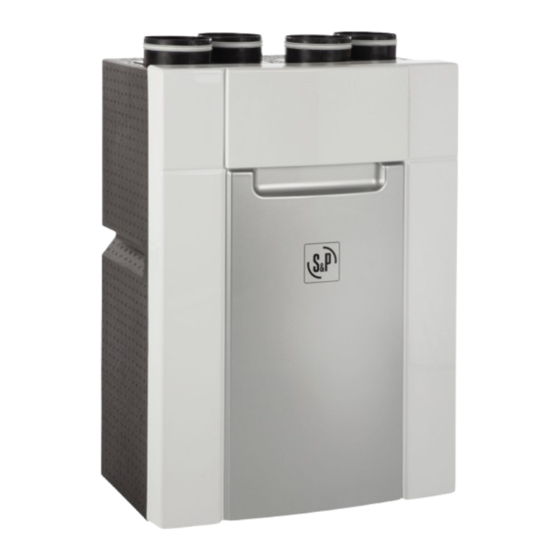

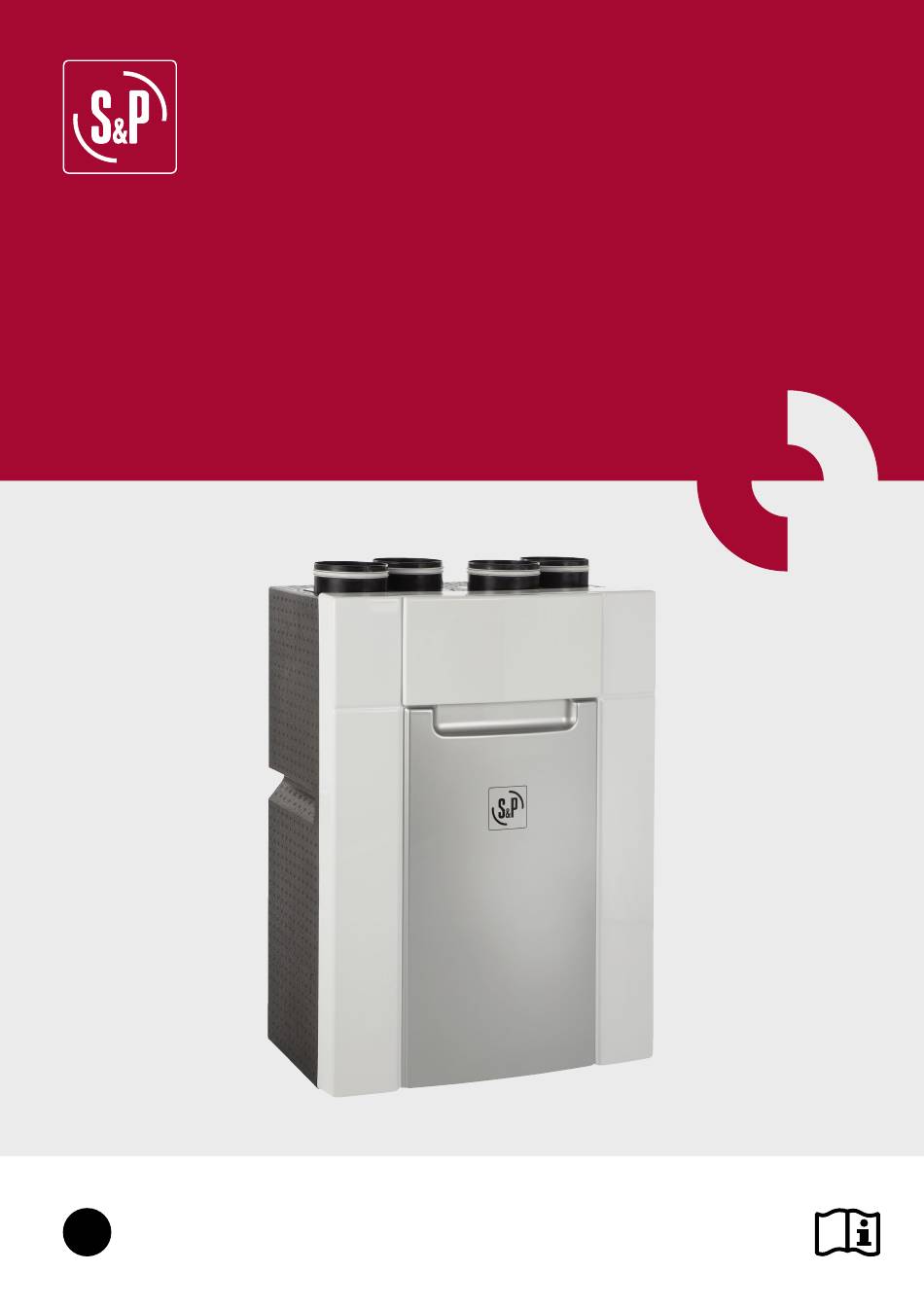

- Seite 1 DOMEO 210 FL 3V...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNISS 1. ALLGEMEINE HINWEISE .................................. 4 2. TECHNISCHE INFORMATIONEN ..............................5 3. INSTALLATION ....................................7 4. ELEKTRISCHER ANSCHLUSS ................................9 5. INBETRIEBNAHME ..................................12 6. BEDIENUNG (NUTZER) ...................................13 7. ERSTINBETRIEBNAHME .................................15 8. ALARM INDEX ....................................16 9. VORHEIZREGISTER FÜR PASSIVHAUS ANWENDUNG ........................17 10. - Seite 3 13 Kabel für Stromversorgung Wohnraumlüftungsgerät 14 Temperaturfühler Zuluft (T2) Anschluss für Zuluft 15 Temperaturfühler Abluft (T3) Anschluss für Abluft 16 Steuerungsplatine Anschluss für Außenluft 17 Bypass Anschluss für Fortluft 18 Zuluftventilator Filter F7-Qualität (Außenluft) 19 Filter G4-Qualität (Abluft) Abluftventilator 20 Wandhalterung Temperaturfühler Außenluft (T1) 21 Kabelgebundene Fernbedienung Temperaturfühler Fortluft (T4)
-
Seite 4: Allgemeine Hinweise
1. ALLGEMEINE HINWEISE 1.1. EINLEITUNG Diese Anleitung gilt für das Wohnraumlüftungsgerät DOMEO mit Wärmerückgewinnung und dessen Peripherieanschlüsse (Rohr- leitungen, Ein-/Auslässe, usw.). Sie soll maximale Information und Sicherheit während der Installation, Einrichtung und Verwen- dung liefern. Da unsere Produkte ständig weiterentwickelt werden, behält sich Soler & Palau das Recht vor, diese Anleitung ohne vorherige Ankündigung zu ändern. -
Seite 5: Beschreibung
2.2. BESCHREIBUNG D 125mm Außenluft (ODA): Es wird empfohlen den Außenluftanschluss in ausreichendem Abstand zu Quellen die die Luftqualität beeinträ- chtigen können zu installieren (z.B. Bäume, Schornsteine, Strassen etc.) Diese Leitung muss thermisch isoliert sein um Kondensat zu verhindern. Zuluft (SUP): Um Wärmeverluste zu vermeiden, wird empfohlen, isolierte Leitungen zu verwenden. -
Seite 6: Abmessungen
2.3. ABMESSUNGEN 2.3.a Wohnraumlüftungsgerät: : 15Kg 2.3.b Fernbedienung: emote control:... -
Seite 7: Installation
3. INSTALLATION Die Leitungen müssen isoliert, gut abgedichtet sein und korrekt montiert sein. Der Siphon muss immer mit Wasser gefüllt sein. Das DOMEO darf nicht im Freien montiert werden. Es ist nur für Innenaufstellung in beheizten Räumen ausgelegt. Die Mindesttemperatur von 10ºC im Aufstellungsraum sollte nicht unterschritten werden. In Regionen, in denen regelmässig Temperaturen im Frostbereich vorkommen, empfehlen wir den Einbau eines Vorheizregisters. - Seite 8 Kondensatanfall im Sommer In Regionen mit hoher Luftfeuchtigkeit kann es im Sommer zu Kondensation auf der Zuluftseite des Gerätes kommen wenn die Raumtemperatur gekühlt wird. Das Gerät ist standardmässig mit einem zusätzlichen Kondensatablaufstutzen ausgestattet der falls oben genannte Bedingungen zutreffen angebracht und angeschlossen werden muss (siehe Fotos).
-
Seite 9: Elektrischer Anschluss
4. ELEKTRISCHER ANSCHLUSS Das Gerät ist anschlussfertig verdrahtet und mit Anschlussleitung und Schukostecker ausgerüstet. Versorgungsspannung: 230V AC, 50Hz Max. Stromaufnahme: 0,8A Max. Leistungsaufnahme: 90W Umgebungstemperatur im Aufstellraum: +10ºC bis +50ºC Max. Lufttemperatur: +45ºC • Fernbedienung anschließen Kabel (1) mit maximaler Kabellänge von 50 m gemäß der Kennzeichnung mit der Fernbedienung (2) verbinden. •... -
Seite 10: Merkmale Der Leiterplatte
4.1. MERKMALE DER LEITERPLATTE Externer Anschluss Fühler 0-10V* Inaktiv Bedieneinheit Bediengerät* 4 = D1 5 = D0 RJ45 7 = 12V 8 = Com. MODBUS* Kabelklemme Ausgang abluftmotor Ausgang Jumper JP7 offen: zuluftmotor Pin7 (RJ45) nicht aktiv Inaktiv Jumper JP7 geschlossen: Pin7 (RJ45) aktiv By-Pass Inaktiv... -
Seite 11: Spcm-Wb-Kommunikationsmodul Anschluss Für Iot-Anschlussanschluss (Optional)
4.2. SPCM-WB-KOMMUNIKATIONSMODUL ANSCHLUSS FÜR IOT-ANSCHLUSSANSCHLUSS (OPTIONAL) Gehen Sie wie folgt vor, um das SPCM-WB-Kommunikationsmodul an das Gerät anzuschließen: • Trennen Sie zuerst das Gerät vom Stromnetz. • Trennen Sie das Bedienteil von der Hauptplatine. • Befestigen Sie die SPCM-WB Platine indem Sie sie mit dem Pin in das Loch im DOMEO Körper stecken und anschließend in der oberen linken Ecke die Schraube eindrehen(siehe Abbildung 1). -
Seite 12: Inbetriebnahme
5. INBETRIEBNAHME 5.1. EINSTELLUNGEN VOR DER INBETRIEBNAHME: Einstellmöglichkeiten: • einstellen der Luftmenge (Stufen 1, 2 und 3) • Zeitraum für Filterwechsel (6, 9, 12 und 15 Monate) - Fabrikeinstellung 12 Monate • Verhältnis der Volumenströme einstellen Bei Verwendung einer raumluftabhängigen oder raumluftunbabhängigen Feuerstätte, Rücksprache mit dem zuständigen Schornsteinfegermeister(in) halten. -
Seite 13: Bedienung (Nutzer)
5.1.b Timer für Filteralarm einstellen: Werkseitig ist der Timer für den Filteralarm auf 12 Monate eingestellt. Je nach Verschmutzungsgrad kann der Timer auf 6 Mona- te, 9 Monate oder 15 Monate angepasst werden. 5.1.c Verhältnis Volumenströme einstellen: Das Verhältnis der Volumenströme zwischen Zu- und Abluft kann bei vorhandener Disbalance nachjustiert werden oder bei gewünschter Disbalance (Abluftüberschuss) einreguliert werden. - Seite 14 Ventilatorstufen Einstellung Durch betätigen der Tasten “Ventilatorstufen” kann zwischen den 3 Ventilatorstufen geschaltet werden. Je nachdem welche Stufe aktiv ist leuchten(t) die entsprechende(n) die Taste(n) auf. Ventilatorstufe 1 aktiv Ventilatorstufe 2 aktiv Ventilatorstufe 3 aktiv Automatischer Bypass Der Domeo verfügt über einen Bypass der manuell oder automatisch eingeschaltet wird. Folgende Konditionen müssen erfüllt werden damit der Bypass automatisch aktiviert wird: = Ablufttemperatur = Aussenlufttemperatur...
-
Seite 15: Erstinbetriebnahme
Filterwechsel Wenn der Knopf rot leuchtet, überprüfen bzw. wechseln Sie die Filter. Nach dem Filterwechsel den Knopf für 3 Sekunden gedrückt halten um den Filteralarm zurückzusetzen. Es sollten immer beide Filter gemeinsam gewechselt werden. Filterwechsel 7. ERSTINBETRIEBNAHME Wir empfehlen bei der Erstinbetriebnahme wie folgt vorzugehen: 1. -
Seite 16: Alarm Index
8. ALARM INDEX Fehlermeldungen werden durch unterschiedliches Blinken des Symbols (1) angezeigt. Die intervallzeit zwischen den Blinksequenzen beträgt ca. 3 Sekunden. Priority Störung Symbol (1) Folge Der Abluftventilator ist ausgefallen. Blinkt 1x rot. Das Wohnraumlüftungsgerät DOMEO 210 3V stoppt. Der Zuluftventilator ist ausgefallen. Blinkt 2x rot. Das Wohnraumlüftungsgerät DOMEO 210 3V stoppt. -
Seite 17: Vorheizregister Für Passivhaus Anwendung
9. VORHEIZREGISTER FÜR PASSIVHAUS ANWENDUNGEN Um die Passivhausvoraussetzungen zu erfüllen, empfehlen wir die Installation eines Vorheizregisters. 1 Stck. Elektrisches Heizregister MBE-125/12B 1 Stck. Temperatursensor für Rohreinbau TG-K 1 Stck. Differenzdrucksensor Installation scheme TG-K MBE-125/12B-R Technische Daten Heizregister MBE-125/12B-R Material: verzinktes Stahlblech Spannung: 230V AC, 50Hz Leistung:... - Seite 20 S&P SISTEMAS DE VENTILACIÓN, S.L.U. C. Llevant, 4 Polígono Industrial Llevant 08150 Parets del Vallès Barcelona - España Tel. +34 93 571 93 00 Fax +34 93 571 93 01 www.solerpalau.com Ref. 9023060203...
