hager hw+ Benutzerhandbuch Seite 119

6LE008148A

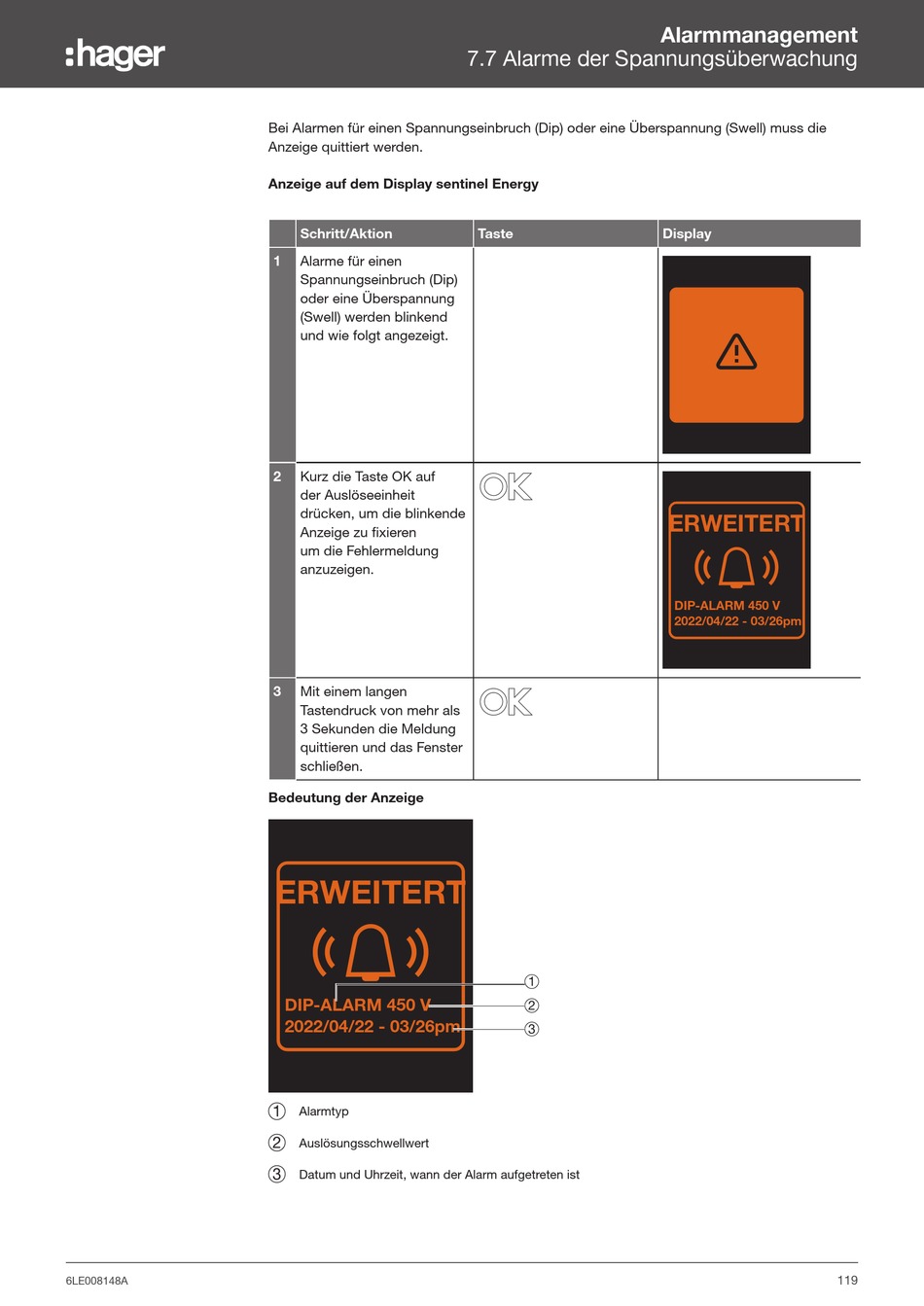

Bei Alarmen für einen Spannungseinbruch (Dip) oder eine Überspannung (Swell) muss die
Anzeige quittiert werden.
Anzeige auf dem Display sentinel Energy
Schritt/Aktion
1 Alarme für einen
Spannungseinbruch (Dip)
oder eine Überspannung
(Swell) werden blinkend
und wie folgt angezeigt.
2 Kurz die Taste OK auf
der Auslöseeinheit
drücken, um die blinkende
Anzeige zu fixieren
um die Fehlermeldung
anzuzeigen.
3 Mit einem langen
Tastendruck von mehr als
3 Sekunden die Meldung
quittieren und das Fenster
schließen.
Bedeutung der Anzeige
ERWEITERT
DIP-ALARM 450 V
2022/04/22 - 03/26pm
1
Alarmtyp
2
Auslösungsschwellwert
3
Datum und Uhrzeit, wann der Alarm aufgetreten ist
7.7 Alarme der Spannungsüberwachung
Taste
1
2
3
Alarmmanagement
Display
ERWEITERT
DIP-ALARM 450 V
2022/04/22 - 03/26pm
119
