Schutzfunktionen

4.5 Erdschlussschutz

56
Der Erdschlussschutz dient zum Schutz vor Erdfehlerströmen. Die Ströme bei
Erdschlussfehlern können eine so hohe Amplitude erreichen, dass sie einem Kurzschluss
ähneln.
Der Schutz wird basierend auf der Berechnung der Summe aus Phasen- und
Neutralleiterströmen berechnet.

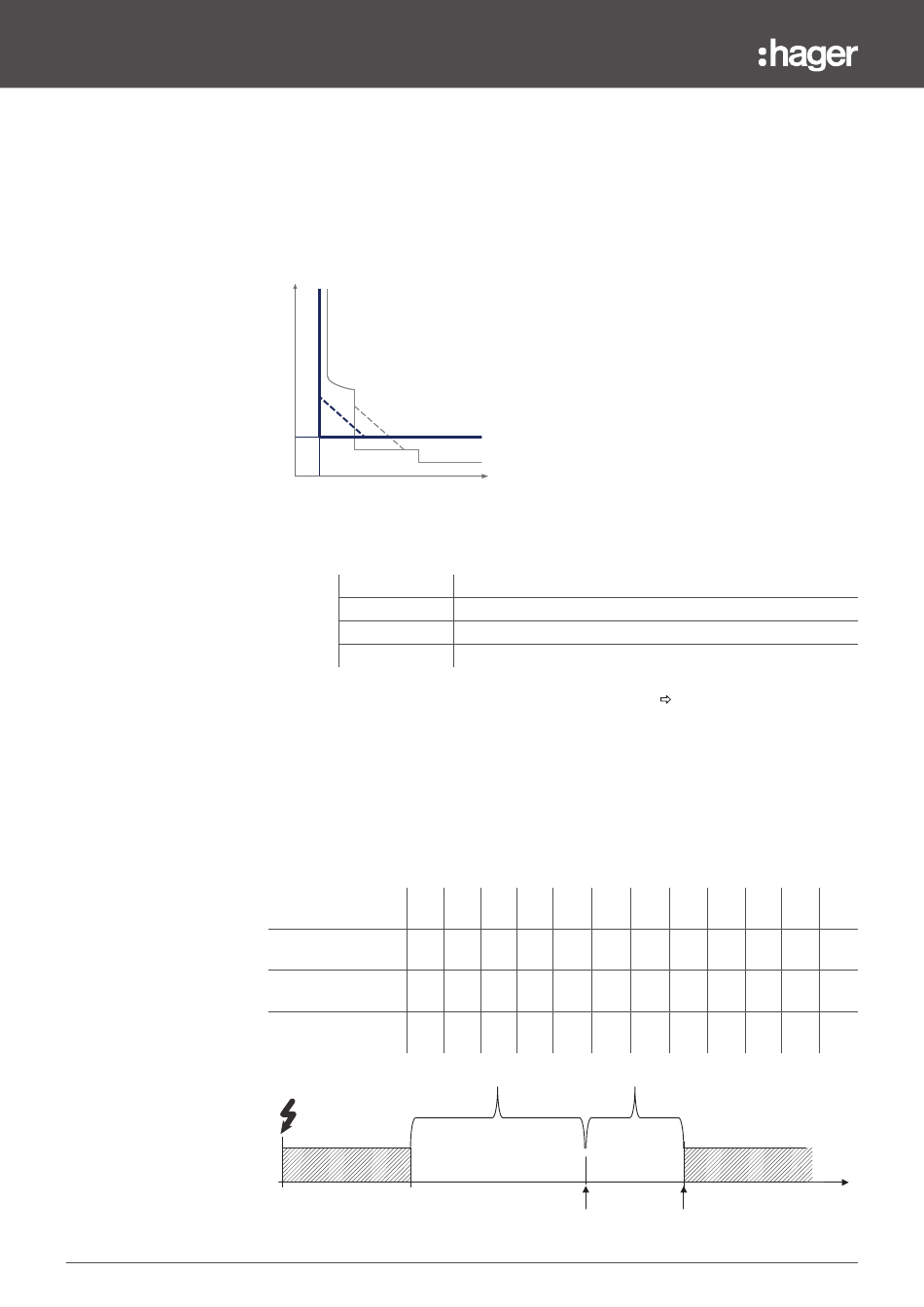

Kennlinie für Erdschlussschutz
t (s)
l²tg
tg
lg
Erdschlussschutz
Einstellparameter
Aktivierung
Ig (xIn)
G
tg (s)
I²tg (Ein/Aus)
Die Einstellung des Erdschlussschutzes erfolgt über das Menü SCHUTZEINSTELLUNG auf
dem Display sentinel Energy oder über die Software Hager Power setup.

Einstellung des Erdfehlerstrom-Schwellwert Ig

0,10 bis 1,00 x In in Schritten von 0,10.
Wenn der Parameter „Aktivierung" auf „Aus" gesetzt ist, ist der Erdschlussschutz deaktiviert.
Einstellen der Verzögerungszeit tg
Einstellbereich von
50
tsd (ms)
Nichtauslösezeit
25
(ms)
Max. Auslöse-
100
zeit (s)
Max. Abschaltzeit
120
(ms)
Nichtauslösung
I (A)
Aktivierung des Erdschlussschutzes
Schwellwert für Erdschlussschutz
Zeitverzögerung Erdschlussschutz
Kennlinie I²t für Erdschlussschutz
100 150 200 250 300
75 125 175 225 275
150 200 250 300 350
170 220 270 320 370
Befehl der Öffnung der
Auslöseeinheit Kontakte
t Auslösung max. t Abschaltung
350 400 450 500 550
325 375 425 475 525
400 450 500 550 600
420 470 520 570 620
max.
6LE008148A
