  • Seite 1 Benutzerhandbuch Offene Leistungsschalter POWER MODBUS TCP RESET AUTO MANUAL Ø5.8 MEASURES In 1 6 0...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Seite 01 Über dieses Handbuch Sicherheitshinweise Verwendung dieses Handbuchs 02 Funktionsweise des Leistungsschalters Beschreibung Schließen des Leistungsschalters Öffnen des Leistungsschalters Verriegelung der Drucktasten zum Aus- und Einschalten Verriegelung des Leistungsschalters mit Vorhängeschlössern Verriegelung des Leistungsschalters mit Schlüssel Verriegelung des Leistungsschalters im Einschubrahmen mit Vorhängeschlössern Verriegelung des Leistungsschalters im Einschubrahmen mit Schlüssel Einfahrverriegelung bei offener Tür RI 2.10...

  • Seite 3: Über Dieses Handbuch

    Über dieses Handbuch 1.1 Sicherheitshinweise Warnhinweise und Anmerkungen Diese Dokumentation enthält Sicherheitshinweise, die Sie für Ihre eigene Sicherheit oder zur Vermeidung von Sachschäden einhalten müssen. Sicherheitshinweise, die auf eine Gefahr für Ihre persönliche Sicherheit hinweisen, werden in dieser Dokumentation mit einem Sicherheitsalarmsymbol gekennzeichnet. Sicherheitshinweise zur Vermeidung von Sachschäden werden mit „ACHTUNG“...

  • Seite 4: Qualifiziertes Personal

    Zweckmäßiger Einsatz der Produkte von Hager Die Produkte von Hager sind ausschließlich für die in den Katalogen und in der jeweiligen technischen Dokumentation beschriebenen Zwecke bestimmt. Sollten Produkte und Komponenten von anderen Herstellern zum Einsatz kommen, müssen diese von Hager empfohlen oder genehmigt sein.

  • Seite 5: Verwendung Dieses Handbuchs

    Benutzerhandbuch für das separate 6LE005549A Türeinbaudisplay HTD210H Diese Veröffentlichungen und weitere technische Informationen können Sie von unserer Website www.hager.de herunterladen. Kontakt Adresse Hager Electro SAS, 132 Boulevard d’Europe, 67215 Obernai, Frankreich Telefon + 33 (0)3 88 49 50 50 Website www.hager.de 6LE007332Ab...

  • Seite 6: Funktionsweise Des Leistungsschalters

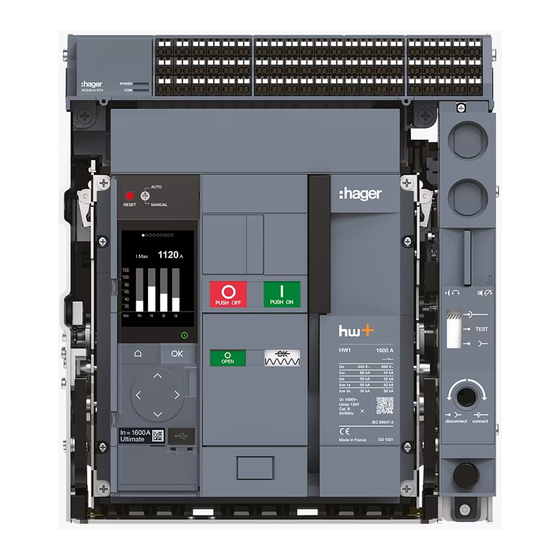

    Funktionsweise des Leistungsschalters 2.1 Beschreibung Der Leistungsschalter HW1 ist mit folgenden Elementen auf der Frontseite ausgestattet: Spannhebel Ausschaltdrucktaste Statusanzeige der Federspannung Schaltzustandsanzeige (ausgeschaltet/ eingeschaltet) RESET AUTO MANUAL Einschaltdrucktaste Entsperrtaste RESET MEASURES In 1 6 0 Schaltstatusanzeige Beide Anzeigen geben gemeinsam den Zustand des Leistungsschalters an. Schaltstatusan- Statusanzeige Funktionen des Leistungsschalters...
  • Seite 7 Funktionsweise des Leistungsschalters 2.1 Beschreibung Entsperrtaste RESET Mit der Entsperrtaste RESET wird der Leistungsschalter nach einer Auslösung zurückgesetzt (siehe Benutzerhandbuch Kapitel 07: Einschalten des Leistungsschalters nach einer Auslösung). Die Funktion der Entsperrtaste RESET hängt vom automatischen oder manuellen Modus ab, der über das Einstellrad auf der rechten Seite eingestellt wurde.
  • Seite 8 Funktionsweise des Leistungsschalters 2.1 Beschreibung Einschaltfeder Mit der Einschaltfeder wird der Schalter mechanisch eingeschaltet. Diese muss vorerst gespannt sein. Dazu gibt es 2 Möglichkeiten: - Manuelles Spannen Die Einschaltfeder mit dem Spannhebel von Hand spannen, bis die Anzeige den Status wechselt.

  • Seite 9: Schließen Des Leistungsschalters

    Funktionsweise des Leistungsschalters 2.2 Schließen des Leistungsschalters GEFAHR Gefahr eines elektrischen Schlags, einer Explosion oder eines Lichtbogens. Die Elektroinstallation prüfen und die Ursache der Auslösung beseitigen, bevor der Leistungsschalter wieder eingeschaltet wird. Niemals einen Leistungsschalter lokal oder ferngesteuert einschalten, ohne vorher sicherzustellen, dass die Installation den Sicherheitsnormen entspricht.
  • Seite 10 Funktionsweise des Leistungsschalters 2.2 Schließen des Leistungsschalters Aktion Grafik Die Einschaltdrucktaste drücken, um den Leistungsschalter einzuschalten. Überprüfen, dass die Anzeigen den Status ändern. Wenn ein Motorantrieb installiert ist und versorgt wird, wird die Feder automatisch erneut aufgeladen. 6LE007332Ab...

  • Seite 11: Leistungsschalter Ausschalten

    Funktionsweise des Leistungsschalters 2.3 Leistungsschalter ausschalten Ausschalten des Leistungsschalters: Aktion Grafik Prüfen, ob die folgenden Anzeigen auf dem Leistungsschalter erscheinen. Die Ausschaltdrucktaste drücken, um den Leistungsschalter auszuschalten. Prüfen, dass sich die Schaltstatusanzeigen aktualisieren: - Anzeige OPEN - Anzeige Einschaltfeder entspannt (bei manuellem Spannen) - oder Anzeige Einschaltfeder gespannt...

  • Seite 12: Verriegelung Der Einschalt- / Ausschaltdrucktaster

    Funktionsweise des Leistungsschalters 2.4 Verriegelung der Einschalt- / Ausschaltdrucktaster Die Drucktasten zum Ein- und Ausschalten PUSH ON und PUSH OFF können mithilfe der Drucktastenabdeckung PBC gegen Bedienung gesperrt werden. Somit wird die versehentliche oder nicht autorisierte Bedienung verhindert. Die transparenten Abdeckungen der Drucktasters PBC haben eine zusätzliche Funktion. Sie können herausgelöst und so gedreht werden, dass der Drucktaster zum Ausschalten PUSH OFF permanent mechanisch betätigt ist.
  • Seite 13 Funktionsweise des Leistungsschalters 2.4 Verriegelung der Einschalt- / Ausschaltdrucktaster Aktion Grafik Fall 1 Die Ausschaltdrucktaste wird durchgehend gedrückt und die Einschaltdrucktaste ist blockiert. Fall 2 Die Ausschalt- und Einschaltdrucktasten sind blockiert. Wird mithilfe eines oder mehrerer Vorhängeschloss/- schlösser verriegelt. ACHTUNG Gedrückt halten der Einschaltdrucktaste ist mit diesem Zubehörteil nicht möglich.

  • Seite 14: Verriegelung Des Leistungsschalters Mit Vorhängeschloss/-Schlössern

    Funktionsweise des Leistungsschalters 2.5 Verriegelung des Leistungsschalters mit Vorhängeschloss/-schlössern Diese Verriegelungsvorrichtung verhindert das Einschalten des Leistungsschalters durch Vorhängeschlösser. Es können bis zu 3 Vorhängeschlösser mit einem Ø von  5–8  eingesetzt werden. So aktivieren oder deaktivieren Sie die Verriegelungsvorrichtung: Aktion Grafik Die Ausschaltdrucktaste drücken und diese gedrückt halten.
  • Seite 15 Funktionsweise des Leistungsschalters 2.5 Verriegelung des Leistungsschalters mit Vorhängeschloss/-schlössern Aktion Grafik ... und danach schließen. Sicherstellen, dass es nicht mehr möglich ist, den Leistungsschalter über die Einschaltdrucktaste einzuschalten. Zum Entriegeln der Vorrichtung das Vorhängeschloss entfernen. Sicherstellen, dass die Lasche in ihre Ausgangsposition zurückkehrt.
  • Seite 16 Funktionsweise des Leistungsschalters 2.5 Verriegelung des Leistungsschalters mit Vorhängeschloss/-schlössern Aktion Grafik Sicherstellen, dass es nun möglich ist, den Leistungsschalter über die Einschaltdrucktaste einzuschalten. ACHTUNG Zur Installation dieses Verriegelungs-Zubehörs ist das Handbuch 6LE007488A zu beachten. 6LE007332Ab...

  • Seite 17: Verriegelung Des Leistungsschalters Mit Schlüssel

    Funktionsweise des Leistungsschalters 2.6 Verriegelung des Leistungsschalters mit Schlössern Diese Verriegelungsvorrichtung verhindert das Einschalten des Leistungsschalters durch ein Schloss mit Schlüssel. Es können mehrere Arten von Schlössern installiert werden. Schloss, Typ Ronis Schloss vom Typ Profalux (nicht in unserer Produktpalette enthalten) So aktivieren oder deaktivieren Sie die Verriegelungsvorrichtung: Aktion Grafik...
  • Seite 18 Funktionsweise des Leistungsschalters 2.6 Verriegelung des Leistungsschalters mit Schlössern Aktion Grafik Die Ausschaltdrucktaste drücken. Die Ausschaltdrucktaste gedrückt halten und den Schlüssel durch Drehen entgegen dem Uhrzeigersinn in die vertikale Stellung bringen. Den Schlüssel abziehen. Anschließend die Ausschaltdrucktaste loslassen. 6LE007332Ab...
  • Seite 19 Funktionsweise des Leistungsschalters 2.6 Verriegelung des Leistungsschalters mit Schlössern Aktion Grafik (Fortsetzung) Die OFF-Drucktaste bleibt in gedrückter Position. Sicherstellen, dass es nicht mehr möglich ist, den Leistungsschalter über die Einschaltdrucktaste einzuschalten. Zum Entriegeln der Vorrichtung den Schlüssel in das Schloss einführen. Den Schlüssel der Verriegelungsvorrichtung im Uhrzeigersinn drehen.
  • Seite 20 Funktionsweise des Leistungsschalters 2.6 Verriegelung des Leistungsschalters mit Schlössern Aktion Grafik (Fortsetzung) Die OFF-Drucktaste kehrt wieder in ihre ursprüngliche Position zurück. Sicherstellen, dass es nun möglich ist, den Leistungsschalter über die Einschaltdrucktaste einzuschalten. ACHTUNG Der Schlüssel bleibt in der horizontalen Stellung blockiert. befolgen Sie die Schritte 1 bis 4.

  • Seite 21: Verriegelung Des Leistungsschalters Im Einschubrahmen Mit Vorhängeschloss/-Schlössern

    Funktionsweise des Leistungsschalters 2.7 Verriegelung des Leistungsschalters im Einschubrahmen mit Vorhängeschloss/-schlössern Diese Verriegelungsvorrichtung verhindert das Einfahren/Ausfahren des Leistungsschalter im Einschubrahmen, indem es die Einführung der Ausfahrkurbel in die Einführungsöffnung verhindert. Es können bis zu 3 Vorhängeschlösser mit einem Ø von 5 bis 8 mm eingesetzt werden. So aktivieren oder deaktivieren Sie die Verriegelungsvorrichtung: Aktion Grafik...
  • Seite 22 Funktionsweise des Leistungsschalters 2.7 Verriegelung des Leistungsschalters im Einschubrahmen mit Vorhängeschloss/-schlössern Aktion Grafik Das Vorhängeschloss positionieren ... … und danach das Vorhängeschloss schließen. Darauf achten, dass die Kurbel nicht in die Einschub- bzw. Ausfahröffnung eingeführt werden kann. 6LE007332Ab...
  • Seite 23 Funktionsweise des Leistungsschalters 2.7 Verriegelung des Leistungsschalters im Einschubrahmen mit Vorhängeschloss/-schlössern Aktion Grafik Zum Entriegeln der Vorrichtung das Vorhängeschloss entfernen. Sicherstellen, dass die Lasche der Vorhängeschlosssperre und der Positionsquittierung in ihre Ausgangsposition zurückkehrt. Prüfen, dass die Kurbel jetzt in die Einschub- bzw. Ausfahröffnung eingeführt werden kann.

  • Seite 24: Verriegelung Des Leistungsschalters Im Einschubrahmen Mit Schlüssel

    Funktionsweise des Leistungsschalters 2.8 Verriegelung des Leistungsschalters im Einschubrahmen mit Schlössern Diese Verriegelungsvorrichtung verhindert das Einfahren/Ausfahren des Leistungsschalter im Einschubrahmen, indem es die Einführung der Ausfahrkurbel in die Einführungsöffnung verhindert. Es können mehrere Arten von Schlössern installiert werden. Schloss, Typ Ronis Schloss vom Typ Profalux (nicht in unserer Produktpalette enthalten)
  • Seite 25 Funktionsweise des Leistungsschalters 2.8 Verriegelung des Leistungsschalters im Einschubrahmen mit Schlössern So aktivieren oder deaktivieren Sie die Verriegelungsvorrichtung: Aktion Grafik Sicherstellen, dass sich das Schloss in horizontaler Position befindet .. oder dass der Schlüssel in vertikaler Position eingeführt wird. Darauf achten, dass die Kurbel nicht in die Einschub- bzw.
  • Seite 26 Funktionsweise des Leistungsschalters 2.8 Verriegelung des Leistungsschalters im Einschubrahmen mit Schlössern Aktion Grafik Zum Entriegeln der Vorrichtung den Schlüssel in das Schloss einführen. Den Schlüssel der Verriegelungssperre entgegen dem Uhrzeigersinn drehen. Prüfen, dass die Kurbel jetzt in die Einschub- bzw. Ausfahröffnung eingeführt werden kann.
  • Seite 27 Funktionsweise des Leistungsschalters 2.8 Verriegelung des Leistungsschalters im Einschubrahmen mit Schlössern Aktion Grafik Der Schlüssel bleibt in der horizontalen Stellung blockiert. Zum Herausziehen den Schlüssel in die vertikale Stellung bringen. ACHTUNG Zur Installation dieses Verriegelungs-Zubehörs ist das Handbuch 6LE007677A zu beachten.

  • Seite 28: Montageverriegelung Bei Offener Tür Ri

    Funktionsweise des Leistungsschalters 2.9 Montageverriegelung bei offener Tür RI Diese Verriegelungsvorrichtung verhindert das Einführen der Kurbel in den Einschubrahmen des Leistungsschalters, wenn die Tür des Schaltschranks geöffnet ist. Testen der Verriegelungsvorrichtung: Aktion Grafik Die Tür des Schaltschranks öffnen. 6LE007332Ab...
  • Seite 29 Funktionsweise des Leistungsschalters 2.9 Montageverriegelung bei offener Tür RI Aktion Grafik Darauf achten, dass die Kurbel nicht in die Einschub- bzw. Ausfahröffnung eingeführt werden kann. Die Tür des Schaltschranks wieder schließen. Prüfen, dass die Kurbel jetzt in die Einschub- bzw. Ausfahröffnung eingeführt werden kann.

  • Seite 30: Mechanische Gegenseitige Verriegelung

    Funktionsweise des Leistungsschalters 2.10 Mechanische gegenseitige Verriegelung Das mechanische Verriegelungsset ermöglicht, 2 bis 3 Leistungsschalter in vertikaler oder horizontaler Anordnung im Schaltschrank zu verbauen. So werden die gegenseitig verriegelten Leistungsschalter daran gehindert, sich gleichzeitig auszuschalten, gemäß den unten beschriebenen Anwendungsarten: Applikation Backup Stromquelle 1 Transformator...

  • Seite 31: Anzeige Der Position Des Ausfahrbaren Leistungsschalters Im Einschubrahmen

    Anzeige der Position des Leistungsschalters im Einschubrahmen Die Position des Leistungsschalters im Einschubrahmen wird mithilfe einer mechanischen Schaltstatusanzeige des beweglichen Teils an der Vorderseite angezeigt. Es gibt drei verschiedene mechanische Positionen, Eingefahren, Test und Ausgefahren. Bei einem Positionswechsel muss die Kurbel benutzt werden. Hat der Schalter die gewünschte Position erreicht, wird die Kurbel erneut blockiert.

  • Seite 32: Bedienung Des Ausfahrbaren Leistungsschalters Im Einschubrahmen

    Bedienung des Leistungsschalters im Einschubrahmen 4.1 Wechsel von der Position Eingefahren in die Position Test WARNHINWEIS Gefahr durch elektrischen Schlag Sicherstellen, dass das Gerät nur von qualifiziertem Personal entsprechend der länderspezifischen Montagenormen gehandhabt wird. Wechsel von der Position Eingefahren in die Position Test: Aktion Grafik Prüfen, dass sich der...
  • Seite 33 Bedienung des Leistungsschalters im Einschubrahmen 4.1 Wechsel von der Position Eingefahren in die Position Test Aktion Grafik Kurbel in die Einschub-/ Ausfahröffnung einführen. Den mechanischen Freigabeknopf drücken. 6LE007332Ab...
  • Seite 34 Bedienung des Leistungsschalters im Einschubrahmen 4.1 Wechsel von der Position Eingefahren in die Position Test Aktion Grafik Kurbel gegen den Uhrzeigersinn drehen ... … bis die entsprechende Position erreicht ist … TEST … und der Freigabeknopf in die Ausgangsposition herausspringt. Clac ! 6LE007332Ab...

  • Seite 35: Wechsel Von Der Position Test In Die Position Ausgefahren

    Bedienung des Leistungsschalters im Einschubrahmen 4.2 Wechsel von der Position Test in die Position Ausgefahren ACHTUNG Gefahr von Sachschäden Wenn der Einschubrahmen nicht in einen Schaltschrank eingebaut wird, muss sichergestellt werden, dass er richtig befestigt ist, bevor die Position gewechselt wird. Wechsel von Testposition in Position Ausgefahren: Aktion Grafik...
  • Seite 36 Bedienung des Leistungsschalters im Einschubrahmen 4.2 Wechsel von der Position Test in die Position Ausgefahren Aktion Grafik … bis die entsprechende Position erreicht ist … … und der Freigabeknopf in die Ausgangsposition herausspringt. Clac ! Kurbel abziehen. Kurbel in den Kurbelfach einführen. 6LE007332Ab...

  • Seite 37: Wechsel Von Der Position Ausgefahren In Die Position Test

    Bedienung des Leistungsschalters im Einschubrahmen 4.3 Wechsel von der Position Ausgefahren in die Position Test WARNHINWEIS Gefahr durch elektrischen Schlag Sicherstellen, dass das Gerät nur von qualifiziertem Personal entsprechend der länderspezifischen Montagenormen gehandhabt wird. Wechsel von der Position Ausgefahren in die Position Test: Aktion Grafik Sicherstellen, dass sich...
  • Seite 38 Bedienung des Leistungsschalters im Einschubrahmen 4.3 Wechsel von der Position Ausgefahren in die Position Test Aktion Grafik Den mechanischen Freigabeknopf drücken. Kurbel im Uhrzeigersinn drehen ... … bis die entsprechende Position erreicht ist … TEST … und der Freigabeknopf in die Ausgangsposition herausspringt. Clac ! 6LE007332Ab...

  • Seite 39: Wechsel Von Der Position Test In Die Position Eingefahren

    Bedienung des Leistungsschalters im Einschubrahmen 4.4 Wechsel von der Position Test in die Position Eingefahren Wechsel von der Position Test in die Position eingefahren: Aktion Grafik Prüfen, dass sich der Leistungsschalter in der Position Test befindet TEST gemäß der mechanischen Positionsmeldeanzeige: Den mechanischen Freigabeknopf drücken.
  • Seite 40 Bedienung des Leistungsschalters im Einschubrahmen 4.4 Wechsel von der Position Test in die Position Eingefahren Aktion Grafik … bis die entsprechende Position erreicht ist … … und der Freigabeknopf in die Ausgangsposition herausspringt. Clac ! Kurbel abziehen. Kurbel in den Kurbelfach einführen. 6LE007332Ab...

  • Seite 41: Entnahme Des Ausfahrbaren Leistungsschalters

    Entnahme des ausfahrbaren Leistungsschalters VORSICHT Der Leistungsschalter könnte herausfallen Quetschgefahr. Vor dem Einsetzen des Leistungsschalters sicherstellen, dass der Einschubrahmen korrekt im Schaltschrank befestigt ist. Stellen Sie sicher, dass der Leistungsschalter nur von qualifiziertem Personal mit angemessenen Hubvorrichtungen und Schutzausrüstungen gehandhabt wird. Aktion Grafik Prüfen, dass sich der...
  • Seite 42 Entnahme des ausfahrbaren Leistungsschalters Aktion Grafik Den Leistungsschalter mithilfe einer angemessenen Hubvorrichtung aus den Führungsschienen herausnehmen. 6LE007332Ab...

  • Seite 43: Einsetzen Des Ausfahrbaren Leistungsschalters

    Einsetzen des ausfahrbaren Leistungsschalters VORSICHT Der Leistungsschalter könnte herausfallen Quetschgefahr. Vor dem Einsetzen des Leistungsschalters sicherstellen, dass der Einschubrahmen korrekt im Schaltschrank befestigt ist. Stellen Sie sicher, dass der Leistungsschalter nur von qualifiziertem Personal mit angemessenen Hubvorrichtungen und Schutzausrüstungen gehandhabt wird. Aktion Grafik Sicherstellen, dass sich...
  • Seite 44 Einsetzen des ausfahrbaren Leistungsschalters Aktion Grafik Die Hubvorrichtung entfernen. Den Leistungsschalter nach hinten in den Einschubrahmen einschieben. Die Führungsschienen dürfen nicht unter Last bewegt werden. Erst jetzt, wo der Leistungsschalter eingeschoben ist, dürfen die Führungsschienen in den Einschubrahmen zurück geschoben werden. 6LE007332Ab...

  • Seite 45: Wiedereinschaltung Nach Einer Auslösung

    12. Wiedereinschaltung nach einer Auslösung Nach der Auslösung ist der Leistungsschalter ausgeschaltet und die Feder entspannt oder gespannt, wenn der Motorantrieb installiert ist. Das Display der elektronischen Auslöseeinheit blinkt. Die Ursache der Auslösung entnehmen Sie bitte dem Benutzerhandbuch 6LE007967A für elektronische Auslöseeinheiten sentinel hw+ und dem Benutzerhandbuch 6LE008148A für elektronische Auslöseeinheiten sentinel Energy hw+.
  • Seite 46 12. Wiedereinschaltung nach einer Auslösung Aktion Grafik Wenn die Rückstellung des Leistungsschalters auf MANUELL eingestellt ist, mit Schritt 3 fortfahren. RESET AUTO MANUAL Wenn die Rückstellung des Leistungsschalters auf AUTO eingestellt ist, direkt mit Schritt 5 fortfahren. RESET AUTO MANUAL Sicherstellen, dass folgendes angezeigt wird: Die Feder ist gespannt,...
  • Seite 47 12. Wiedereinschaltung nach einer Auslösung Aktion Grafik Die RESET-Taste drücken und den Leistungsschalter entsperren. Prüfen, ob die Feder gespannt ist. Der Leistungsschalter ist nun einschaltbereit. 6LE007332Ab...
  • Seite 48 12. Wiedereinschaltung nach einer Auslösung Aktion Grafik Vorerst muss die elektronische Auslöseinheit elektrisch zurückgesetzt werden. Kurz auf die Taste für die elektronische Auslöseeinheit sentinel und auf die Taste für die elektronische Auslöseeinheit sentinel Energy drücken. Das Display der elektronischen Auslöseeinheit sentinel wechselt nun von einem blinkenden Display 6LE007332Ab...
  • Seite 49 12. Wiedereinschaltung nach einer Auslösung Aktion Grafik (Fortsetzung) auf die durchgehende Anzeige: Das Display der elektronischen Auslöseeinheit sentinel Energy wechselt nun von dieser blinkenden Meldung: TRIP zu dieser blinkenden Meldung. TRIP L1: 2000 A; 950 s 22/04/2022 15:26:32 6LE007332Ab...
  • Seite 50 12. Wiedereinschaltung nach einer Auslösung Aktion Grafik Länger als 3 s auf die Taste für die elektronische Auslöseeinheit sentinel und auf die Taste für die elektronische Auslöseeinheit sentinel Energy drücken. Stellen Sie sicher, dass der Fehler quittiert wird und das Display in den Standby-Modus schaltet.
  • Seite 51 Hinweise Aktion Grafik Zum Schließen die Einschaltdrucktaste drücken. Überprüfen, dass die Anzeigen den Status ändern. 6LE007332Ab...
