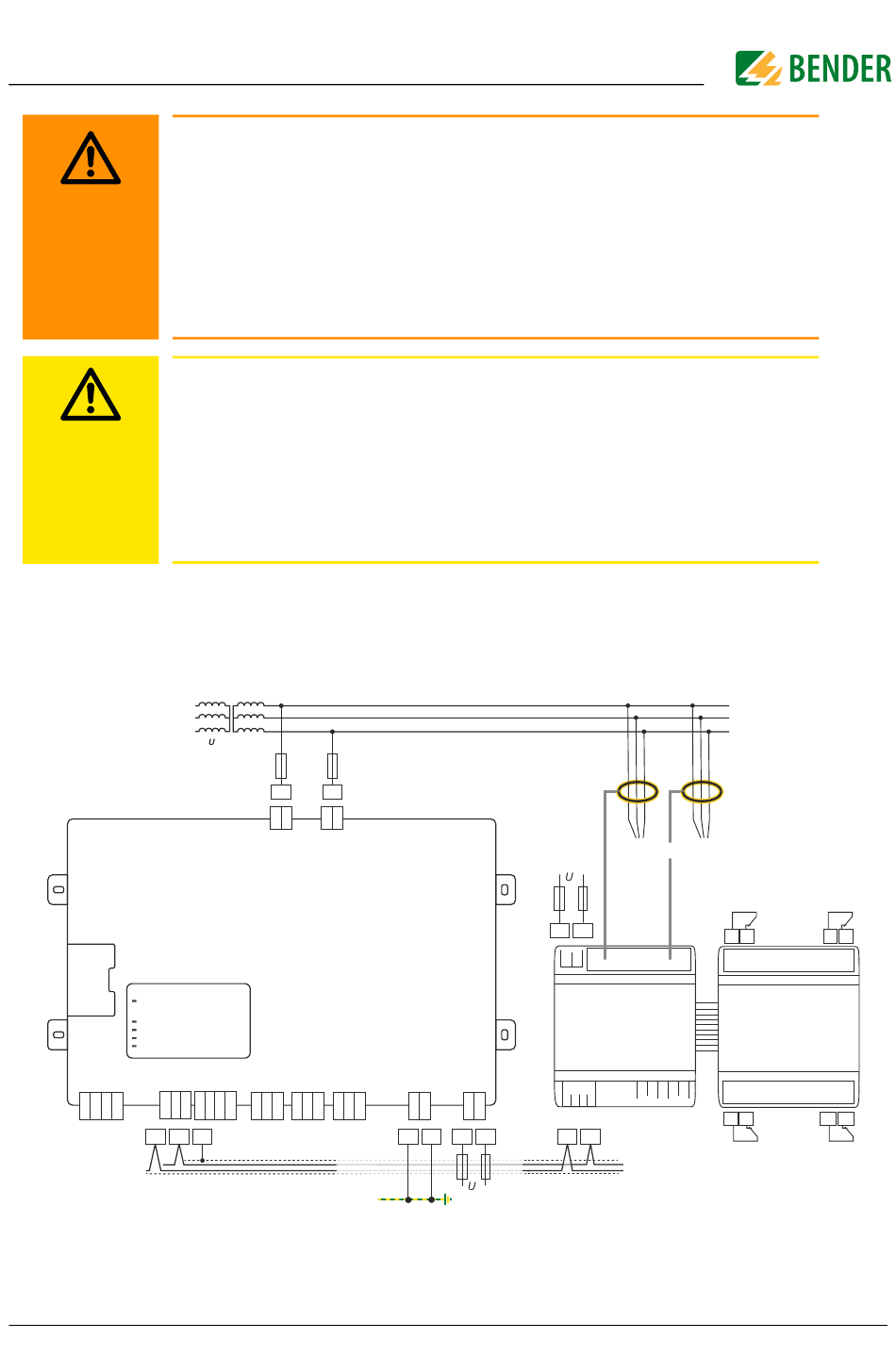

5.3 Anschluss mit Isolationsfehlersuchgerät EDS440 und IOM441 an
ein 3AC-Netz
A B S
I2+ I2- I1+ I1-
A
isoPV1685DP_D00479_00_M_XXDE/02.2023
Verletzungen, Brände und Sachschäden durch Kurzschluss
Entsprechend DIN VDE 0100-430 können Sie auf Schutzeinrichtun-
gen zum Schutz bei Kurzschluss für die Ankopplung der Klemmen „L1/
+" und „L2/-" an das zu überwachende IT-System verzichten, wenn
die Leitung oder das Kabel so ausgeführt ist, dass die Gefahr eines
Kurzschlusses auf ein Mindestmaß beschränkt ist. Achten Sie auf
kurz- und erdschlussfeste Verlegung.
Auf richtige Nennanschluss- und Versorgungsspannung achten!
Prüfen Sie, ob die Grundeinstellung des Gerätes den Anforderungen
des IT-Systems entspricht. Zur Kontrolle des ordnungsgemäßen An-
schlusses der Geräte müssen Sie vor Inbetriebnahme der Anlage eine
Funktionsprüfung durchführen.
Vor Isolations- und Spannungsprüfungen müssen die ISOMETER® für
die Dauer der Prüfung vom IT-System getrennt sein.
n
L1/+
L2/-
L1/
L1/
L2/- L2/-
+
+
k l kT lT
31 32 34
21 22 24
11 12 14
B
S
isoPV1685DP
E KE
A1 A2
E
KE
A1
A2
S
PE
Wechselrichter bzw. PV-Panele
S
A1
A2
EDS44x...
A
B
optional COM465 / CP9xx
L1
L2
L3
...
13 14
63
64
IOM441
...
73 74
123
124
27
