8.2

(2 ) EDS

8.2

(2.1) Allgemein

8.2 (2.1.1) Modus
Modus: manuell
Um Isolationsfehler lokalisieren zu können, wählen Sie einen der folgenden drei verfügba-
ren Modi für die Isolationsfehlersuche aus.
•Manuell
•auto
•1Uml.
isoPV1685DP_D00479_00_M_XXDE/02.2023
Für die Isolationsfehlersuche muss das Protokoll der RS-485-Schnittstelle
auf BMS eingestellt werden (siehe
tionsfehlersuche über das Protokoll Modbus RTU ist nicht möglich.
Neuer Isolationsfehler
Modus: auto/1Uml.
Isolationsfehlersuche pausiert
Isolationsfehler
noch vorhanden

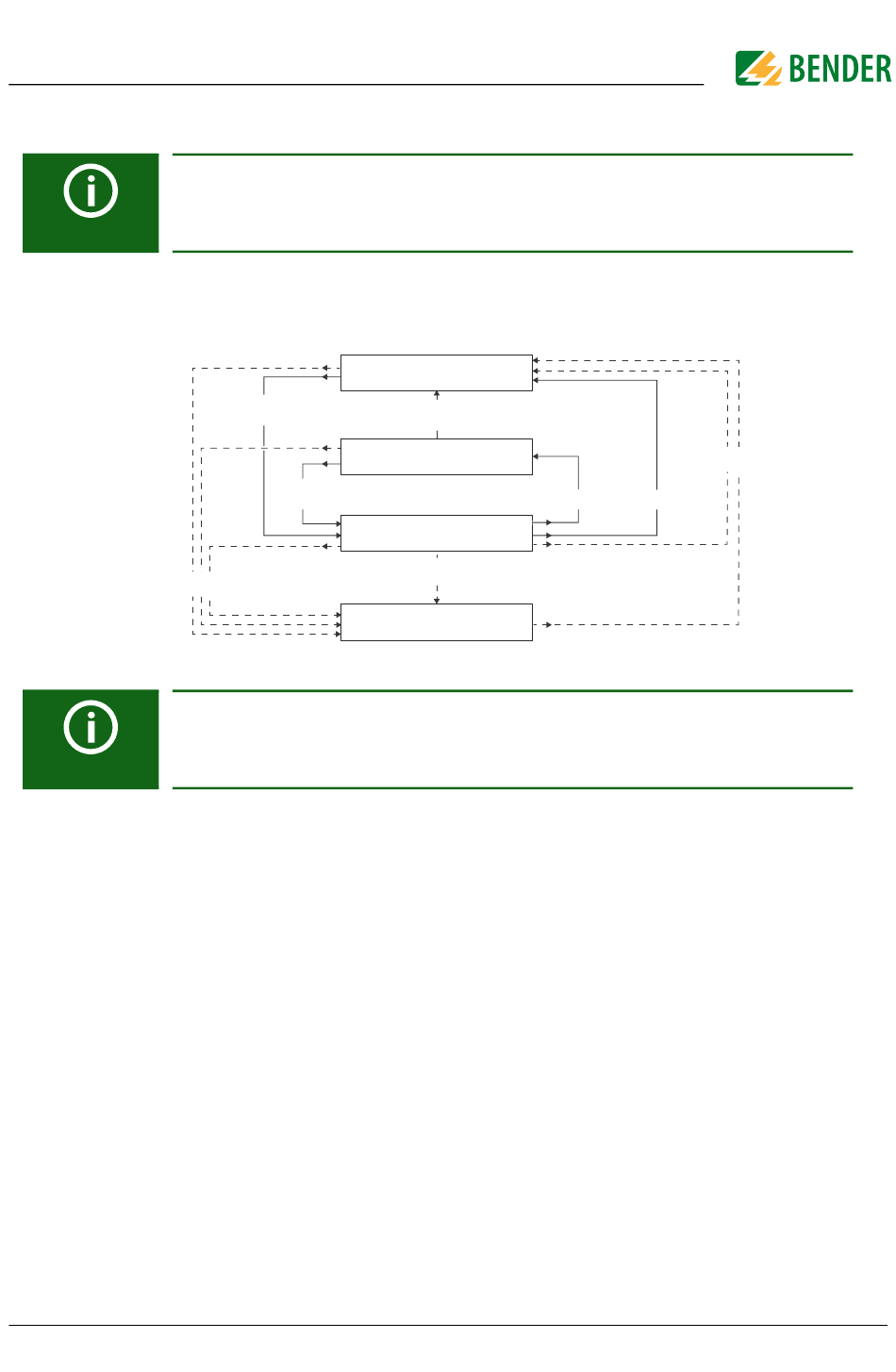

Isolationsfehlersuche Schema
Führen Sie während einer manuell gestarteten Isolationsfehlersuche kei-
nen manuellen Test durch, da dadurch die Isolationsfehlersuche abgebro-
chen wird.
Im manuellen Modus startet die Isolationsfehlersuche sofort. Starten Sie die
Isolationsfehlersuche, dann ist sie dauerhaft aktiv, ohne Berücksichtigung
des Isolationswiderstandes und der Alarmmeldung des ISOMETER®s.
Im auto-Modus startet die Isolationsfehlersuche automatisch, sobald der
Ansprechwert von Alarm 2 des ISOMETER®s unterschritten wird. Die Isolati-
onsfehlersuche wird für eine Isolationsmessung zyklisch unterbrochen. Ist
der Isolationsfehler nach der Unterbrechung noch vorhanden, startet die
Isolationsfehlersuche erneut. Die Isolationsfehlersuche stoppt erst, wenn
Alarm 2 inaktiv wird. Tritt ein neuer Isolationsfehler auf, startet die Isolati-
onsfehlersuche erneut automatisch.
Im Modus 1Umlauf startet die Isolationsfehlersuche automatisch, sobald
der Ansprechwert von Alarm 2 des ISOMETER®s unterschritten wird. Die Iso-
lationsfehlersuche wird nach einem Zyklus gestoppt. Die Isolationsfehlersu-
che startet NICHT erneut automatisch, wenn der Isolationsfehler nach
Ablauf des Zyklus noch vorhanden ist. Tritt ein neuer Isolationsfehler auf,
startet die Isolationsfehlersuche für einen Zyklus erneut automatisch.
"8.2 (6.3)
Isolationsfehlersuche inaktiv
(Isolationsmessung)
kein Isolationsfehler
(Isolationsmessung)
Isolationsfehlersuche aktiv
für 1 Umlauf
Modus: manuell
Isolationsfehlersuche aktiv
dauerhaft
Schnittstelle"). Die Isola-
Modus: manuell
Modus: auto
Modus: 1 Uml.
