5.4 Anschlussbilder mit Spannungswandlern
(Mittel- und Hochspannung)
5.4.1
3P3W
Quelle
Y
Trennklemme der Messstromwandler
PT
Das Übersetzungsverhältnis im PEM353 ist einstellbar über Angabe von Primär- und
Sekundärübersetzung. Auch ungeradzahlige Verhältnisse können konfiguriert
werden.
Beim Einsatz im 3-Leiternetz muss die Anschlussart
(Setup > Basic > Wiring Mode) auf 3P3W gestellt werden.
30
PT
L1
L2
L3
N

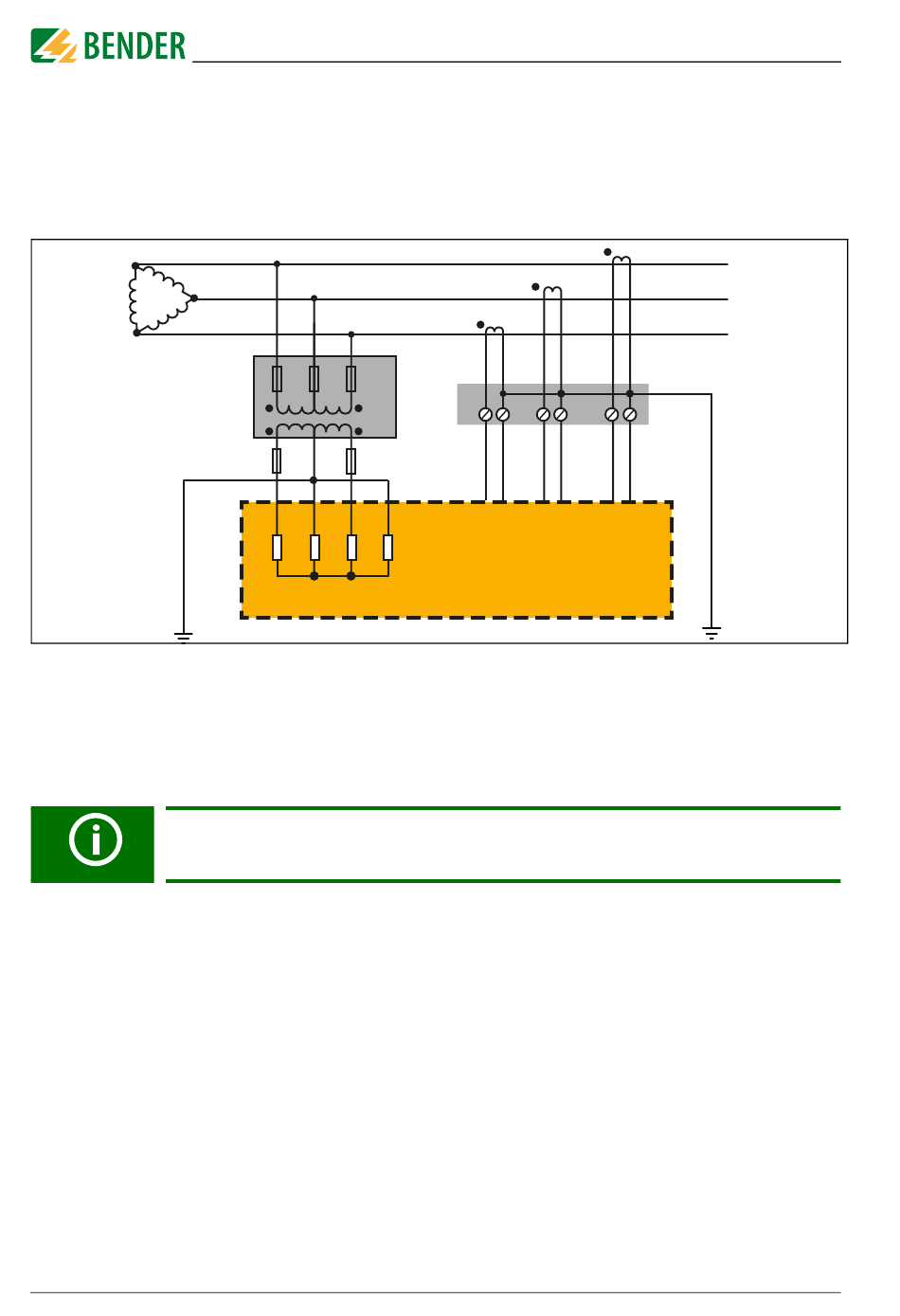

Abb. 5.8: Anschlussschema Dreiphasen-3-Leiternetz
Y
I31
I32
I21
I22
I11
PEM
PEM353_D00335_01_M_XXDE/01.2021
Anschluss
Last
L1
L2
L3
I12
