Untermenü Siehe - Bender ISOMETER isoPV1685DP Handbuch

8.2 (2.4.2.1.3)
Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer
ODER-Verknüpfung verbunden:
Stellen Sie eine Funktion für die Ausgänge ein:
•aus
•I
ΔL
•I
Δn
•Gerätefehler
•Anschlussfehler
•Sammelalarm
8.2 (2.4.2.1.4)
Siehe "8.2 (2.4.2.1.3) Funktion
8.2 (2.4.2.1.5)
Siehe "8.2 (2.4.2.1.3) Funktion
8.2 (2.4.2.2)
Wählen Sie das Relais aus, das Sie einstellen möchten.
•Relais 1 (BS 2/1)
...
Untermenü siehe
isoPV1685DP_D00479_00_M_XXDE/02.2023
Funktion 1
Function 1
Function 2
Function 3
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs, wenn auf einem Messkanal
ein Isolationsfehler (EDS-Funktion) gefunden wurde.
Zustandswechsel des Ausgangs, wenn eine Überschreitung
des Differenzstromes (RCM–Funktion) festgestellt wurde.
Zustandswechsel des Ausgangs bei einem internen Fehler
des Gerätes.
Zustandswechsel des Ausgangs beim Auftreten einer der fol-
genden Anschlussfehler der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Zustandswechsel des Ausgangs bei allen auftretenden Alarm-
und Fehlermeldungen (I
Gerätefehler).
Funktion 2
1".
Funktion 3
1".
Kanalrelais
"8.2 (2.4.2.1) Sammelrelais"

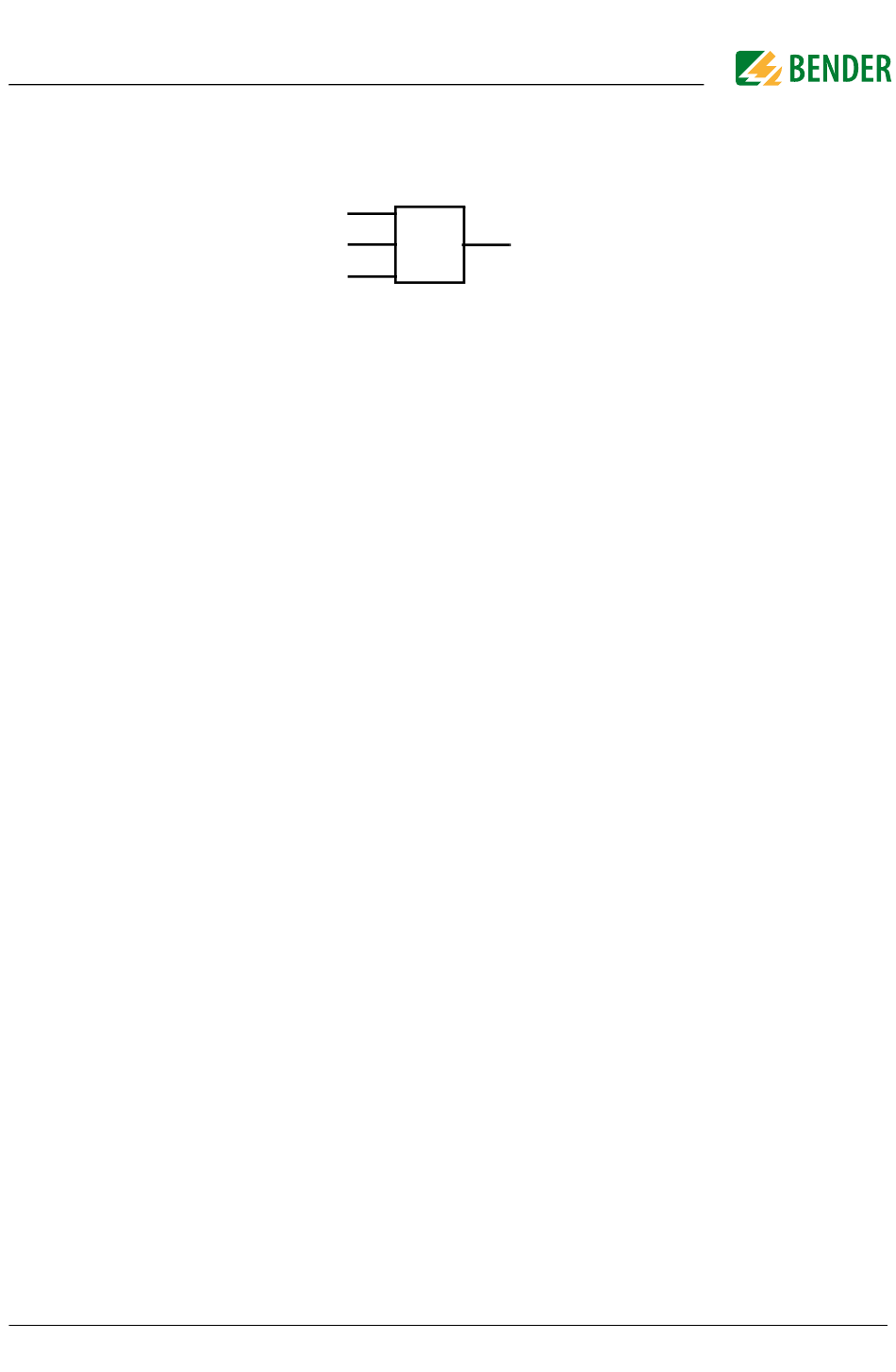

≥ 1
Reaction
-Alarm, I
ΔL
Punkte (2.4.2.1.1) bis (2.4.2.1.5)
-Alarm, Anschluss- und
Δn
51
