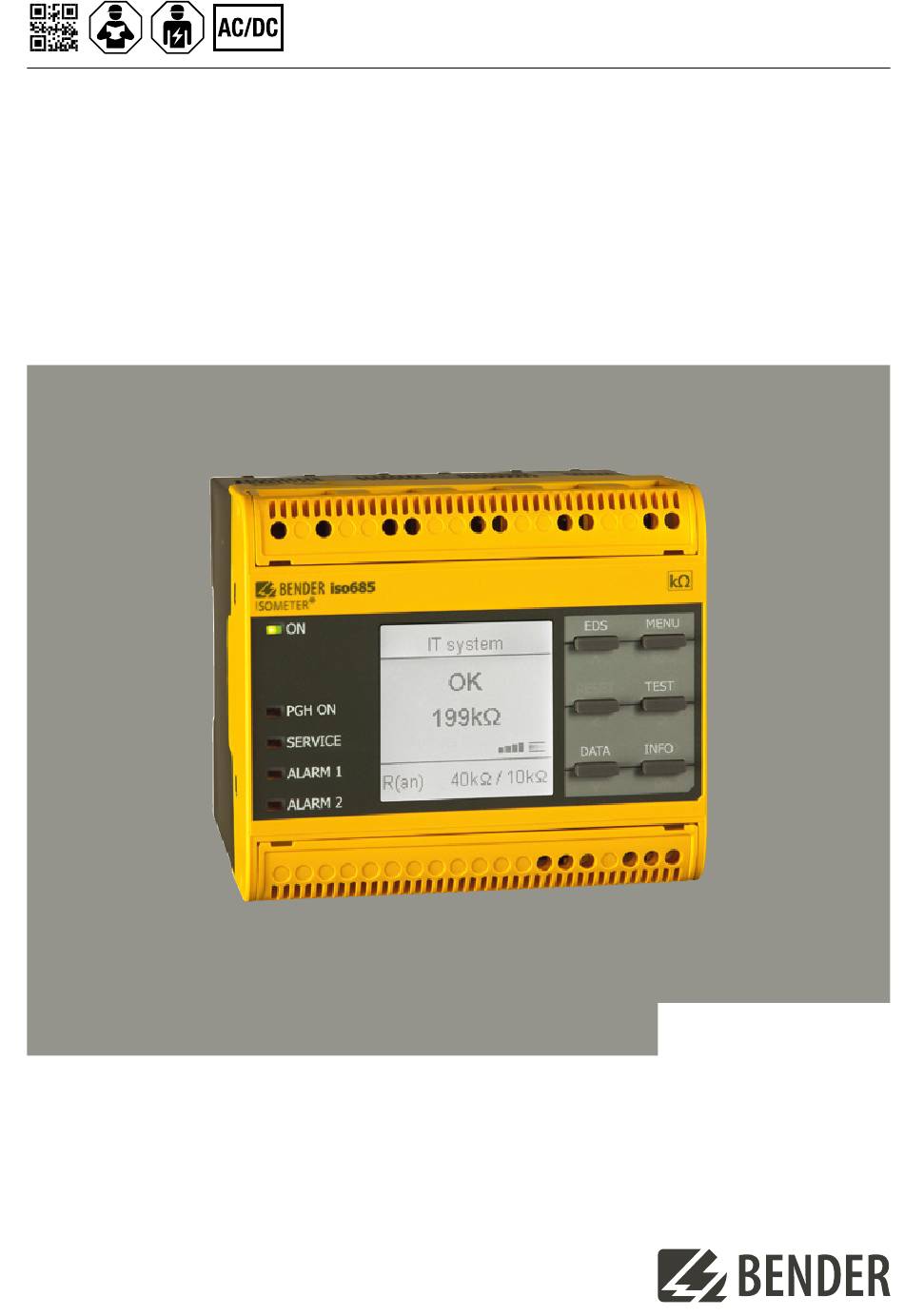

- Seite 1 Kurzanleitung DE Quick-start guide EN ISOMETER® isoRW685W-D(-B) Isolationsüberwachungsgerät für Bahnanwendungen Insulation monitoring device for Railway systems isoRW685W-D-x_D00419_03_Q_DEEN/03.2024...
- Seite 2 ISOMETER® isoRW685W-D(-B) ISOMETER® isoRW685W-D(-B) ISOMETER® isoRW685W-D(-B) Isolationsüberwachungsgerät Insulation monitoring device Diese Kurzanleitung ersetzt nicht das Handbuch! This quick-start guide does not replace the manual! Kurzanleitung für folgende Geräte Quick-start guide for the following devices Typ / Type Versorgungsspannung U / Supply voltage U Art.-Nr.
- Seite 3 ISOMETER® isoRW685W-D(-B) ! Sachschaden durch unsachgemäße ! Damage to property due to incorrect orsiCht aution Installation! Die Anlage kann Schaden nehmen, installation! There should only be one insulation wenn Sie in einem leitend verbundenen System mehr monitoring device per conductively connected in- als ein Isolationsüberwachungsgerät anschließen.
- Seite 4 ISOMETER® isoRW685W-D(-B) Anschlussbild Wiring diagram 3(N)AC L− > 690 V => F 2A A1/+ A2/– L1/+ L3/- A1/+ A2/– L1/+ L3/- Connect IT-System AGHxxx (IT-System) > (isoxx685…) A1/+ A2/– L1/+ L3/- A1/+ A2/– L1/+ L3/- Anschluss Connection Verdrahten Sie das Gerät gemäß Anschlussplan. Beach- Wire up the device according to the wiring diagram ten Sie dabei die technischen Daten.
- Seite 5 ISOMETER® isoRW685W-D(-B) A1/+ A2/– L1/+ L3/- Deactivate RS-485 Device I1 I2 high active active TEST RESET Q1 Q2 M+ +24 V active adjustable Currentmeter Voltagemeter Anschlüsse Klemme/Terminal Connection Versorgungsspannung der Ein- und Ausgänge I, Q und M. Supply voltage of the inputs and outputs I, Q and M. + (X1) Elektr.
- Seite 6 ISOMETER® isoRW685W-D(-B) 4. Das Gerät führt einen vierstufigen Selbsttest durch. 4. The device carries out a self test in four steps. The Die Alarmrelais werden dabei nicht geprüft. Danach alarm relays are not checked during this test. After erscheint im Display der ermittelte Isolationswider- completion of the test, the measured insulation re- stand.
- Seite 7 ISOMETER® isoRW685W-D(-B) Werkseinstellungen Factory settings Ansprechwerte Response values Response value R (Alarm 1) ..............40 kΩ Ansprechwert R (Alarm 1) ..............40 kΩ Ansprechwert R (Alarm 2) ..............10 kΩ Response value R (Alarm 2) ..............10 kΩ Fehlerspeicher....................aus Fault memory .....................off Ankoppelüberwachung ................ein Coupling monitoring ...................on Geräteprofil ................„Leistungskreise“...
- Seite 8 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
